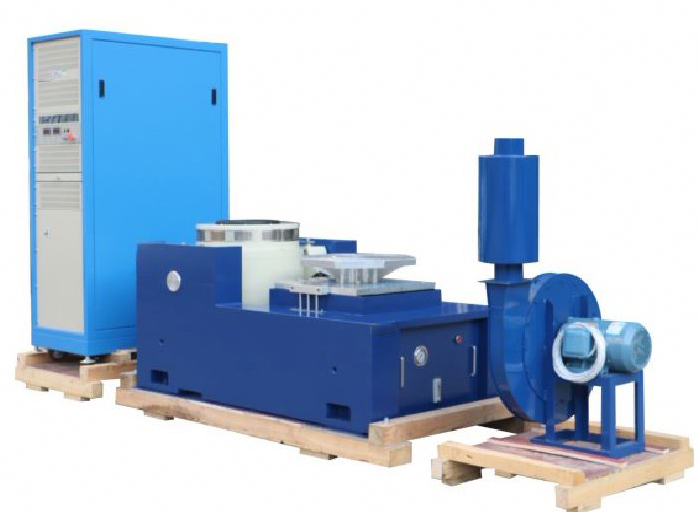

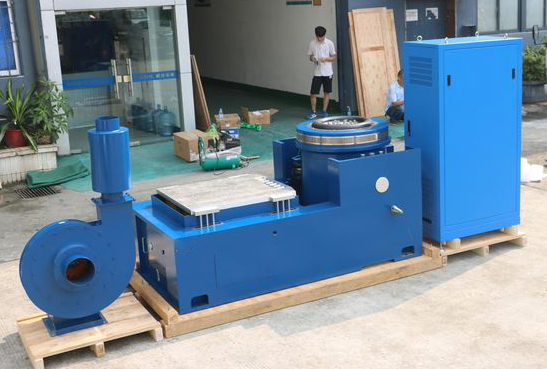

Teste de vibração aleatória de 40kN Sine com mesa de deslizamento de 1500x1500mm

Teste de vibração sinusal e aleatória com uma tabela de deslizamento horizontal para validação do produto

O nossoTeste de vibração sinusal e aleatória com uma mesa de deslizamento horizontal integradaEste sistema todo-em-um permite aos engenheiros realizar testes de vibração abrangentes em três eixos:vertical (eixo Z) do agitado, e horizontal (eixo X e eixo Y) na mesa de deslizamento.O nosso sistema é indispensável para identificar falhas de projeto, garantindo a durabilidade e acelerando o processo de validação do seu produto.

Características fundamentais

• Capacidade de vibração em três eixos:O nosso sistema permite realizar testes nos eixos vertical, horizontal e longitudinal numa única máquina.Isto é crucial para replicar com precisão o mundo real cargas dinâmicas e tensões encontradas no campo.

• Ensaios de vibração em dois modos:O sistema é capaz de gerarSinusVibração para pesquisas de ressonância e análise de fadiga, e complexosaleatóriovibração para simular ambientes operacionais de banda larga do mundo real.

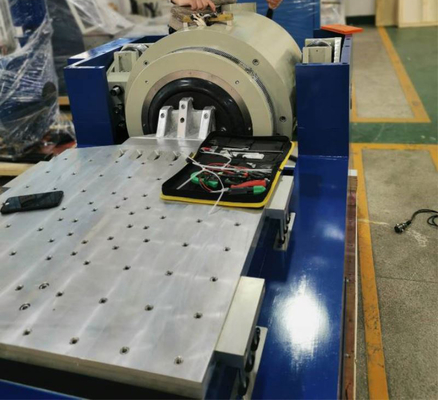

• Tabela de deslizamento horizontal integrada:A robusta mesa de deslizamento fornece uma plataforma grande e rígida para testes horizontais de componentes e conjuntos.

• Mecânico Eletrodinâmico de Precisão:O nosso agitador utiliza tecnologia eletrodinâmica avançada para geração precisa, repetível e controlada de todas as formas de onda de vibração.

• Aquisição de dados abrangentes:O sistema monitora e regista continuamente todos os dados de vibração (aceleração, deslocamento, densidade espectral de potência (PSD), etc.), fornecendo informações detalhadas e dados auditáveis para análise.

• Fixação versátil:A mesa de deslizamento horizontal e a armadura vertical permitem a montagem fácil e segura de uma grande variedade de artigos de ensaio, desde pequenos componentes até grandes conjuntos.

• Interface fácil de usar:O software de controle intuitivo simplifica a programação de testes, o monitoramento em tempo real e a geração de relatórios, tornando-o fácil de usar para engenheiros e técnicos.

Especificações técnicas

• Força nominal de sinusoide/aleatória/choque:4,000 kgf / 4000 kgf / 8000 kgf

• Massa da armadura:35 kg

• Faixa de frequência:5 ‰ 3000 Hz

• Tamanho das inserções (padrão):M10

• Max./Desplaçamento contínuo p-p:100 mm / 90 mm

• Pontos de fixação da carga (norma):17

• Velocidade máxima:10,8 m/s

• Frequência natural - Eixo de empuxo:3 Hz

• Max. aceleração seno/aleatória:100 g / 60 g

• Suporte de carga vertical:500 kg

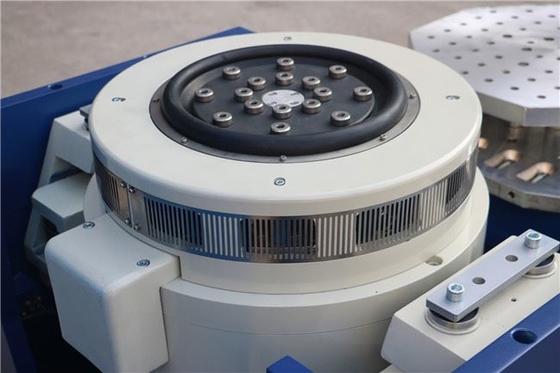

• Diâmetro da armadura:440 mm

• Campo desviado @152 mm acima da tabela:≤ 1 mT (10 gauss)

• Frequência de Resonância Fundamental:2,500 Hz ((nom.) ± 5%

• Dimensões (L x L x H):1, 270 mm x 980 mm x 1.135 mm

• Momento de inversão da blindagem:500 Nm

• Peso (não encastrado):2,500 kg
