Sistemas de teste eletrodinâmicos da vibração

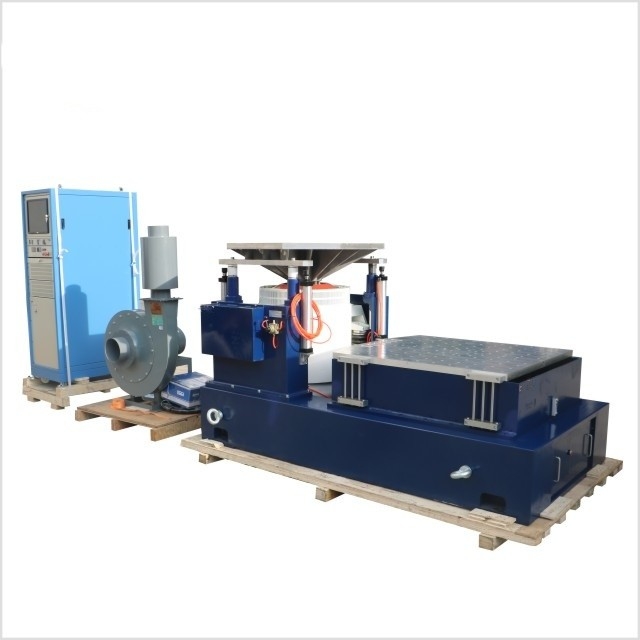

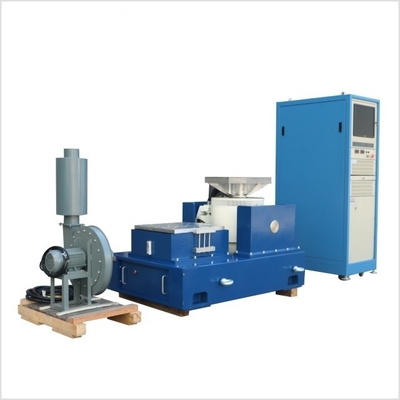

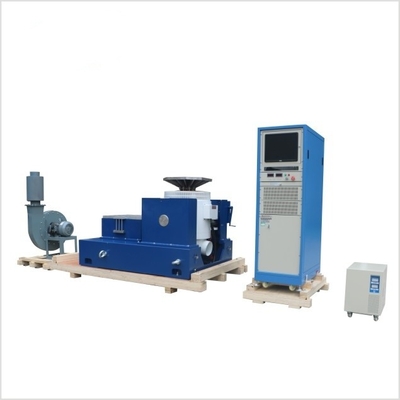

Sistema de ensaio de vibração de construção robusto com mesa de deslizamento para ensaio aleatório RMS

Nome da marca:	PRECISION
Número do modelo:	VTS-20
MOQ:	1
preço:	$6000
Condições de pagamento:	T/T
Capacidade de abastecimento:	100/mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

Suporte personalizado:

OEM ODM

Força sinusal:

20 kN

força aleatória:

20 kN

Força de choque:

40KN

Faixa de frequência:

1 a 3000 Hz

Deslocamento:

76 mm

Velocidade:

2.0

Tamanho da tabela:

1200x1200 mm

Detalhes da embalagem:

Embalagem padrão para exportação

Habilidade da fonte:

100/mês

Destacar:

Sistema de ensaio de vibração da mesa deslizante

Sistema de ensaio de vibração com mesa deslizante

Sistema de ensaio de vibração de construção robusto

Descrição do produto

Sistema de ensaio de vibração com mesa deslizante para ensaio aleatório de vibração RMS

No cenário dinâmico de desenvolvimento de produtos e garantia de qualidade em vários setores, é essencial entender como os produtos respondem às vibrações do mundo real.O teste de vibração aleatória RMS (Root Mean Square) surgiu como um método crítico para avaliar a durabilidade e a fiabilidade dos produtosUm sistema de ensaio de vibrações equipado com uma mesa de deslizamento adaptada a tais ensaios fornece uma solução abrangente para simular cenários de vibrações complexos.- Não.

1A importância do teste de vibração aleatória RMS- Não.

Imitando as vibrações do mundo real- Não.

Vibrações aleatórias são uma ocorrência comum na natureza e em vários ambientes industriais.Os produtos que vão desde componentes aeroespaciais até a electrónica de consumo estão expostos a vibrações não regulares ou periódicasPor exemplo, uma aeronave em voo experimenta vibrações do funcionamento do motor, turbulência do ar e ressonâncias estruturais.tornando crucial testar produtos em condições similaresOs testes de vibração aleatória RMS visam replicar estas vibrações do mundo real num ambiente de laboratório controlado.Os fabricantes podem identificar possíveis falhas no projetoIsto ajuda a assegurar que os produtos podem suportar as vibrações que irão encontrar durante a sua vida útil, reduzindo o risco de falha no campo.- Não.

Quantificação da intensidade de vibração com RMS- Não.

RMS é uma medida estatística que fornece uma maneira de quantificar a intensidade das vibrações aleatórias.No ensaio de vibração aleatória RMS, os perfis de ensaio são concebidos para corresponder aos valores RMS das vibrações esperadas em aplicações reais.se é provável que um produto experimente vibrações com uma aceleração RMS de 5 g num determinado ambiente de funcionamento, o sistema de ensaio de vibração pode ser programado para gerar um perfil de vibração aleatório com um valor RMS de 5 g.Isto permite uma avaliação mais precisa do desempenho do produto em condições de vibração realistas.- Não.

2. Compreensão do sistema de teste de vibração com mesa de deslizamento- Não.

Componentes do sistema de ensaio de vibração- Não.

O sistema de ensaio de vibração é constituído por vários elementos-chave: o gerador de vibrações, que pode ser um agitador eletrodinâmico ou hidráulico, é responsável pela produção das vibrações.De potência ≤ 1 kVA, mas não superior a 1000 WDe acordo com a regra da mão esquerda de Fleming, isso cria uma força que faz com que a bobina se mova, gerando vibrações.O amplificador de potência fornece a energia elétrica necessária para impulsionar o shakerO controlador é o cérebro do sistema, permitindo que os operadores definam os parâmetros de vibração desejados, como a faixa de frequência, os níveis de amplitude e o valor RMS da vibração aleatória.- Não.

O papel da mesa de deslizamento- Não.

A mesa deslizante é uma coisa única e valiosa.O sistema de ensaio de vibração é concebido para permitir que a amostra de ensaio se mova ou deslize em relação à fonte de vibração.Os produtos experimentam não só vibrações, mas também movimento relativoPor exemplo, no sistema de suspensão de um veículo, os componentes se movem em relação uns aos outros enquanto estão sujeitos a vibrações.Tem uma superfície de baixo atrito., permitindo que a amostra de ensaio se mova livremente numa ou mais direcções durante o ensaio de vibração.fornecendo dados mais abrangentes sobre como o produto irá funcionar em condições reais.- Não.

Força nominal de sinusoide/ aleatória/ choque	2,200 kgf/2.000 kgf/4.400 kgf	Massa da armadura	25 kg
Faixa de frequência	5-3.000 Hz	Tamanho das inserções (padrão)	M10
Max. /Deslocamento contínuo p-p	76 mm/63 mm	Instalação de carga: pontos (norma)	21
Velocidade máxima	2.0 m/s	Eixo de Frequência-Impulso Natural	3 Hz
Max. Sinus/aceleração aleatória	88/60 g	Suporte de carga vertical	400 kg
Diâmetro da armadura	340 mm	Campo desviado @ 152 mm acima da mesa	≤ 1 mT (10 gauss)
Frequência de Resonância Fundamental	2,700 Hz (nom.) ± 5%	Dimensão LxWxH	1, 160 mm x 880 mm x 1,050 mm
Momento de inversão de blindagem admissível	500 Nm	Peso (não encastrado)	1700 kg

3- Como o sistema executa o teste de vibração aleatória RMS- Não.

Geração de perfis de vibração aleatórios- Não.

Para realizar o teste de vibração aleatória RMS, o sistema de teste de vibração usa algoritmos avançados para gerar sinais elétricos aleatórios..A natureza aleatória dos sinais garante que as vibrações resultantes abrangam uma ampla gama de frequências e amplitudes, semelhantes às de situações do mundo real.O controlador ajusta precisamente as características do sinal aleatório para alcançar o valor RMS desejadoPor exemplo, se a aceleração RMS-alvo for de 3 g, o controlador irá monitorizar e ajustar continuamente o sinal para manter este valor durante todo o ensaio.- Não.

Interação com a mesa de deslizamento- Não.

Quando a mesa de deslizamento está em uso, a amostra de ensaio é montada nela.A mesa de deslizamento permite que a amostra se mova de acordo com as forças que agem sobre ela.Os sensores colocados na mesa de deslizamento e na amostra de ensaio medem o movimento e as vibrações.que pode então fazer ajustes em tempo real para o perfil de vibraçãoPor exemplo, se o espécime de ensaio começar a mover-se de forma inesperada na mesa de deslizamento, o controlador pode modificar os parâmetros de vibração para simular melhor as condições do mundo real.- Não.

4Características de desempenho do sistema de ensaio de vibração- Não.

Controle de vibração de alta precisão- Não.

O sistema de teste de vibração oferece um controlo de alta precisão sobre a vibração aleatória RMS. A precisão de frequência é tipicamente de ±0,1%,permitindo a replicação precisa do espectro de frequências desejadoO controlo da amplitude é igualmente altamente preciso, com uma precisão da amplitude de cerca de ± 1%.Por exemplo:, quando se teste um componente electrónico sensível para um satélite, o sistema deve ser capaz de reproduzir com precisão as vibrações aleatórias RMS que irá encontrar durante o lançamento e em órbita,permitindo uma avaliação precisa do desempenho do componente.- Não.

Largo intervalo dinâmico- Não.

O sistema pode gerar vibrações com amplitudes muito baixas, adequadas para testes de produtos em ambientes de baixa vibração,tais como dispositivos médicos num ambiente hospitalarAo mesmo tempo, pode produzir vibrações de alta amplitude para produtos que experimentam condições extremas, como componentes de um carro de corrida de alto desempenho.A ampla gama dinâmica garante que o sistema pode satisfazer as necessidades de ensaio de uma gama diversificada de produtos.- Não.

Construção robusta e confiável- Não.

Dado o carácter repetitivo e exigente dos testes de vibração aleatórios RMS, o sistema de teste de vibração é construído com uma construção robusta e fiável.e outros componentes mecânicos são feitos de materiais de alta resistência como alumínio ou aço para suportar as forças elevadas geradas durante o ensaioOs componentes eléctricos e electrónicos, incluindo o amplificador de potência e o controlador, são concebidos para funcionar continuamente em condições de elevada tensão sem degradação.O sistema está também equipado com dispositivos de segurança para proteger a amostra de ensaio e os operadores.Esta construção robusta garante que o sistema pode realizar milhares de testes ao longo da sua vida útil sem manutenção significativa.Reduzir o tempo de inatividade e aumentar a eficiência do processo de ensaio.- Não.

5Aplicações do sistema de ensaio de vibração em diferentes indústrias- Não.

Indústria aeroespacial- Não.

Na indústria aeroespacial, os ensaios de vibração aleatória RMS são cruciais para garantir a fiabilidade dos componentes das aeronaves e das naves espaciais.O sistema de ensaio de vibração com mesa de deslizamento é utilizado para testar componentes como sistemas de aviônicaPor exemplo, a estrutura das asas de uma aeronave é testada para garantir que possa suportar as vibrações dos motores e a turbulência do ar durante o voo.A mesa de deslizamento pode simular o movimento relativo dos componentes da asa, fornecendo dados valiosos para melhorias de projeto.- Não.

Indústria automóvel- Não.

A indústria automóvel beneficia muito deste tipo de ensaios de vibração.e os sistemas de suspensão são testados para garantir a sua durabilidade sob as vibrações experimentadas durante a condução normal e em condições extremasPor exemplo, as montagens do motor de um automóvel são testadas para ver quão bem podem isolar as vibrações do motor do corpo do veículo.A mesa de deslizamento pode simular o movimento do motor em relação ao chassi, ajudando os fabricantes a otimizar o desenho das montagens do motor.- Não.

Indústria Eletrónica- Não.

Na indústria electrónica, onde os produtos são frequentemente sujeitos a vibrações durante o transporte e utilização, o sistema de teste de vibração é utilizado para testar smartphones, laptops e outros dispositivos portáteis.Por exemplo, um smartphone é testado para garantir que seus componentes internos, como a bateria, o módulo da câmera e a placa-mãe, possam suportar as vibrações de ser carregado em um bolso ou saco.A mesa de deslizamento pode simular o movimento do dispositivo durante a utilização normal, permitindo aos fabricantes identificar e corrigir eventuais falhas de concepção.- Não.

6Conclusão- Não.

O sistema de teste de vibração com tabela de deslizamento para testes de vibração aleatórios RMS é uma ferramenta poderosa para o desenvolvimento de produtos e garantia de qualidade em vários setores.Simulando com precisão as vibrações do mundo real e permitindo o movimento relativo da amostra de testeCom o seu controlo de vibração de alta precisão, ampla gama dinâmica e construção robusta,Este sistema desempenha um papel crucial na garantia de que os produtos cumprem os elevados padrões de qualidade exigidos no mercado competitivo de hoje.Se a sua indústria requer testes de vibração aleatórios RMS confiáveis, investir num sistema de teste de vibração pode melhorar significativamente o desempenho e a fiabilidade dos seus produtos.
