Sistemas de teste eletrodinâmicos da vibração

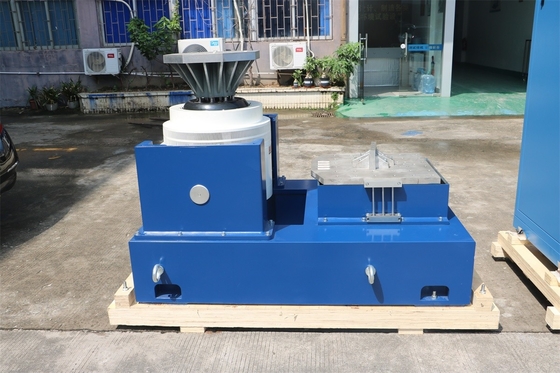

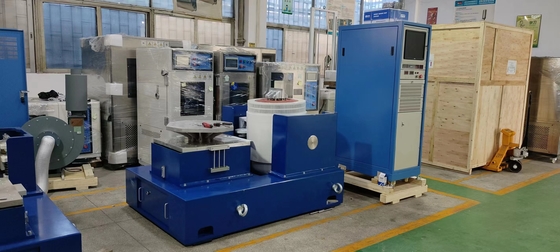

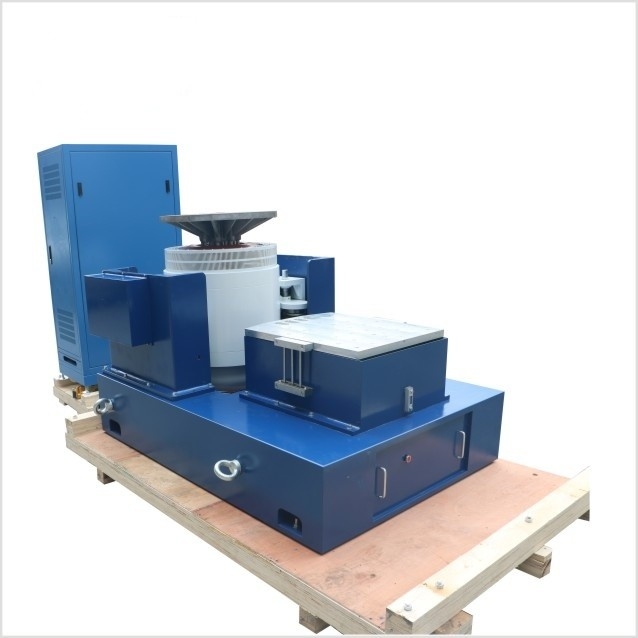

Sistema de balançador de vibração eletrodinâmica para teste de vibração aleatória e explosão sinusal

Nome da marca:	PRECISION
Número do modelo:	VTS-20
MOQ:	1
preço:	$6000
Condições de pagamento:	T/T
Capacidade de abastecimento:	100/mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

Suporte personalizado:

OEM ODM

Força sinusal:

20 kN

força aleatória:

20 kN

Força de choque:

40KN

Faixa de frequência:

1 a 3000 Hz

Deslocamento:

76 mm

Velocidade:

2.0

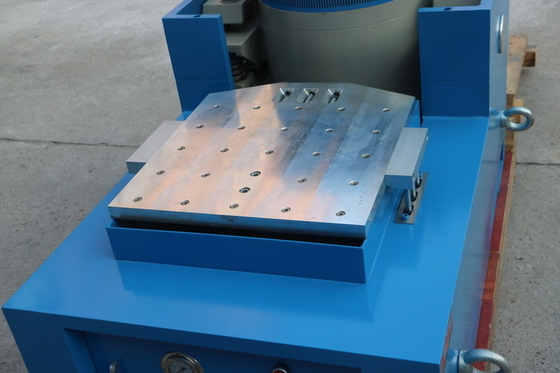

Tamanho da tabela:

1200x1200 mm

Detalhes da embalagem:

Embalagem padrão para exportação

Habilidade da fonte:

100/mês

Destacar:

Sistema de agitação de vibração para explosão sinusal

Sistema de agitação de ensaio por vibração aleatória

Descrição do produto

Sistema de balançadores de vibração para teste de explosão sinusal, teste aleatório e de vibração sinusal

No cenário em constante evolução do desenvolvimento de produtos e da garantia de qualidade, os testes de vibração tornaram-se uma ferramenta indispensável em uma ampla gama de indústrias.Da indústria aeroespacial e automóvel à electrónica e bens de consumo, é crucial garantir a fiabilidade e a durabilidade dos produtos em várias condições de vibração.bem como testes aleatórios e de vibração sinusoidal, oferece uma solução abrangente para avaliar o desempenho dos produtos em cenários reais.

1A importância dos diferentes testes de vibração- Não.

Teste de explosão sinusal.

Os testes de explosão sinusal envolvem submeter um produto a uma série de vibrações de ondas sinusais de curta duração e alta amplitude.Este tipo de ensaio é particularmente útil para identificar frequências de ressonância em produtosA ressonância ocorre quando a frequência natural de um produto corresponde à frequência da vibração aplicada, levando a um aumento significativo da amplitude de vibração.Por exemplo:Se uma peça ressoar durante o voo, pode sofrer um esforço excessivo, levando a uma falha prematura.Por meio da realização de testes de ruptura sinusal utilizando um sistema de agitação por vibração, os fabricantes podem identificar estas frequências de ressonância e fazer modificações de projeto para evitar problemas relacionados com a ressonância.

Teste aleatório de vibração

Os testes aleatórios de vibração visam simular as complexas e imprevisíveis vibrações que os produtos encontram em ambientes reais.tais como vibrações do motor num veículo, vibrações de máquinas num ambiente industrial, ou vibrações durante o transporte.Os testes aleatórios de vibração ajudam a avaliar como um produto irá funcionar sob tais condições de vibração caóticasPor exemplo, na indústria electrónica, os smartphones e os portáteis são testados para vibrações aleatórias para assegurar que os seus componentes internos, como placas de circuito e discos rígidos, não são danificados por vibrações aleatórias.Pode suportar as vibrações durante a utilização e transporte normaisEste método de ensaio permite aos fabricantes identificar potenciais pontos fracos na concepção do produto, tais como ligações soltas ou componentes frágeis.

Teste de vibração sinusal.

O teste de vibração sinusal envolve a aplicação de uma vibração de onda sinusal de uma única frequência a um produto.Este tipo de ensaio é útil para compreender como um produto irá funcionar sob vibrações periódicasPor exemplo, na indústria automóvel, os suportes do motor são testados com vibrações sinusoidais para determinar a sua capacidade de isolar as vibrações do motor do corpo do veículo.Ao controlar a frequência e a amplitude da vibração sinusal, os fabricantes podem avaliar a eficácia do projecto da montagem do motor para reduzir as vibrações e melhorar o conforto geral do veículo.

2Compreender o sistema de agitação por vibração- Não.

Princípio de funcionamento

O sistema de agitação por vibração opera em um princípio eletrodinâmico ou hidráulico.Segundo a regra da mão esquerda de FlemingO movimento da bobina é transferido para a mesa de agitação, sobre a qual o produto ou a amostra de ensaio é colocado.Para gerar diferentes tipos de vibraçõesPara os testes de explosão sinusal, a corrente é ajustada para produzir ondas sinusais de curta duração e alta amplitude.Para ensaios aleatórios de vibração, um gerador de sinal aleatório é usado para controlar a corrente, criando um padrão complexo de vibrações.fluido hidráulico é usado para gerar a força que faz com que a mesa do agitado vibreO fluxo e a pressão do fluido hidráulico são regulados para obter os perfis de vibração desejados.

Componentes do sistema de agitação por vibração

O sistema de agitação de vibração consiste em vários componentes-chave. O amplificador de potência é responsável por fornecer a potência necessária para impulsionar o agitado.Amplifica o sinal elétrico a um nível suficiente para gerar vibrações significativas.O controlador é o cérebro do sistema. Os operadores podem inserir parâmetros de vibração específicos no controlador, como a faixa de frequência, a amplitude e o tipo de teste de vibração (saída sinusoidal,aleatórioO controlador gera então os sinais de controlo adequados para o amplificador de potência.A mesa de agitação é concebida como uma plataforma rígida e plana para assegurar a transferência uniforme de vibrações para a amostra de ensaio.Além disso, sensores como acelerômetros são colocados na mesa do agitado e na amostra de ensaio para medir os níveis reais de vibração.permitindo ajustes em tempo real para manter o perfil de vibração desejado- Não.

3Como o sistema de agitação de vibração executa testes diferentes- Não.

Procedimento de ensaio de explosão sinusal

Para testes de explosão sinusal, o operador primeiro define os parâmetros no controlador, incluindo a frequência da explosão sinusal, a amplitude e o número de explosões.O controlador então envia um sinal para o amplificador de potênciaA amostra de ensaio é colocada sobre a mesa do agitador.e os acelerômetros medem a resposta da amostra às explosões sinusoidaisSe a amostra apresentar sinais de vibração ou ressonância excessiva, os dados recolhidos pelos acelerômetros podem ser utilizados para analisar o problema.se um componente num satélite tiver ressonância durante um ensaio de ruptura sinusal, os engenheiros podem utilizar os dados para modificar o projecto do componente ou adicionar materiais de amortecimento para reduzir o efeito de ressonância.

Processo de ensaio de vibração aleatória

No teste de vibração aleatória, o controlador usa um gerador de sinal aleatório para criar um sinal elétrico aleatório.A mesa do shaker vibra num padrão aleatório.Os acelerômetros medem continuamente os níveis de vibração da mesa de agitação e da amostra de ensaio.O controlador compara os níveis de vibração medidos com o perfil de vibração aleatório desejado e faz ajustes no amplificador de potência, se necessárioPor exemplo, ao testar um dispositivo médico para vibrações aleatórias,O sistema de agitação por vibração pode garantir que o dispositivo pode suportar as vibrações que pode encontrar durante o transporte e a utilização normal.- Não.

Execução de testes de vibração sinusal

Durante o ensaio de vibração sinusal, o operador define a frequência e a amplitude da onda sinusal no controlador.O controlador então gera um sinal sine - onda que é amplificado pelo amplificador de potência e enviado para o shakerA mesa de agitação vibra à frequência e à amplitude especificadas e os acelerômetros monitorizam a resposta da amostra de ensaio.Estes dados podem ser utilizados para avaliar o desempenho da amostra nessa frequência específicaPor exemplo, quando se testa o sistema de suspensão de um veículo, o ensaio de vibração sinusal pode ajudar a determinar os parâmetros de projecto ideais para reduzir as vibrações a frequências específicas,tais como as causadas por irregularidades do motor do veículo ou da estrada- Não.

Força nominal de sinusoide/ aleatória/ choque	3,000 kgf/3,000 kgf/6,000 kgf	Massa da armadura	30 kg
Faixa de frequência	5-3 000 Hz	Tamanho das inserções (padrão)	M10
Max./ Deslocamento contínuo p-p	51 mm/51 mm	Pontos de fixação da carga (norma)	17
Max.Velocidade	2.0 m/s	Eixo de Frequência-Impulso Natural	3 Hz
Max.sinus/aceleração aleatória	100/60 g	Suporte de carga vertical	500 kg
Diâmetro da armadura	440 mm	Campo desviado @152 mm acima da mesa	≤ 1 mT (10 gauss)
Frequência de Resonância Fundamental	2t500 Hz ((nom.) ± 5%	Dimensão LxWxH	1, 270 mmx980 mmx1,135 mm
Momento de inversão de blindagem admissível	500 Nm	Peso (não encastrado)	2,500 kg

4Características de desempenho do sistema de agitação por vibração- Não.

Controle de vibração de alta precisão

O sistema de agitação por vibração oferece um controlo de alta precisão dos parâmetros de vibração.assegurar que as vibrações são geradas nas frequências exactas necessárias para cada ensaioA precisão da amplitude também é altamente fiável, com uma precisão de cerca de ± 1% do valor de aceleração definido.Por exemplo:, ao testar um alto-falante de áudio de alto desempenho para vibrações sinusais,O sistema de agitação de vibração precisa reproduzir precisamente as frequências e amplitudes para avaliar com precisão o desempenho do alto-falante- Não.

Largo alcance dinâmico.

A capacidade de cobrir uma ampla gama dinâmica é outra característica importante: o sistema pode gerar vibrações com amplitudes muito baixas, adequadas para testes de produtos sensíveis, como microeletrónica,e vibrações de alta amplitude para produtos que precisam suportar condições adversasA ampla gama dinâmica permite testar uma gama diversificada de produtos em diferentes indústrias.Seja um sensor delicado num dispositivo médico ou um componente de motor pesado, o sistema de agitação pode simular os níveis de vibração adequados.

Construção robusta e confiável

Dado o carácter repetitivo e exigente dos ensaios de vibração, o sistema de agitação por vibração é construído com uma construção robusta e fiável.A mesa de agitação e outros componentes mecânicos são feitos de materiais de alta resistência, como aço, para suportar as fortes forças geradas durante os testes de vibraçãoOs componentes eléctricos e hidráulicos, incluindo o amplificador de potência e o controlador, são concebidos para funcionar continuamente em condições de elevada tensão sem degradação.O sistema é também equipado com dispositivos de segurança, tais como mecanismos de protecção contra sobrecarga e de parada de emergência, para proteger a amostra de ensaio, os operadores e o próprio equipamento.Esta construção robusta garante que o sistema de agitação de vibração pode realizar um grande número de testes durante a sua vida útil sem manutenção significativa, reduzindo o tempo de inatividade e aumentando a eficiência do processo de ensaio.

5Aplicações do sistema de agitação por vibração em diferentes indústrias- Não.

Indústria aeroespacial

Na indústria aeroespacial, o sistema de agitação por vibração é amplamente utilizado para testar componentes de aeronaves.Os testes de explosão sinusal ajudam a identificar frequências de ressonância nas pás do motor, enquanto os testes aleatórios e de vibração sinusoidal garantem que os componentes possam resistir às vibrações durante o voo.O trem de aterragem de uma aeronave é testado com vibrações aleatórias para simular o impacto e as vibrações durante a aterragem.Isto ajuda a garantir a segurança e a fiabilidade da aeronave durante a decolagem e aterragem.

Indústria automóvel

A indústria automotiva beneficia muito do sistema de agitação por vibração. Componentes do motor, sistemas de suspensão e componentes interiores são testados usando diferentes testes de vibração.Teste de vibração sinusal é usado para otimizar o projeto de montagens de motor, enquanto os testes aleatórios de vibração ajudam a garantir que os componentes interiores, como painéis de instrumentos e bancos, não produzam vibrações irritantes durante a condução normal.O sistema de áudio num carro é testado com vibrações sinusoidais e aleatórias para garantir que funciona corretamente e não produz distorções ou danos sob vibração- Não.

Indústria Eletrónica

Na indústria electrónica, o sistema de agitação por vibração é utilizado para testar uma ampla gama de produtos, desde smartphones e tablets até sistemas de controlo industrial.Os ensaios aleatórios de vibração são cruciais para assegurar que os componentes internos destes dispositivos possam suportar as vibrações durante o transporte e o uso normalO teste de rajada sinusal pode ser usado para identificar quaisquer problemas de ressonância na caixa do dispositivo ou componentes internos.O disco rígido de um laptop é testado com vibrações aleatórias para garantir que os dados armazenados nele permaneçam seguros mesmo quando o laptop é submetido a vibrações- Não.
