Sistemas de teste eletrodinâmicos da vibração

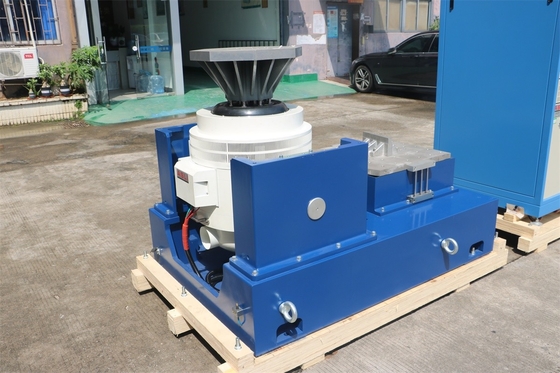

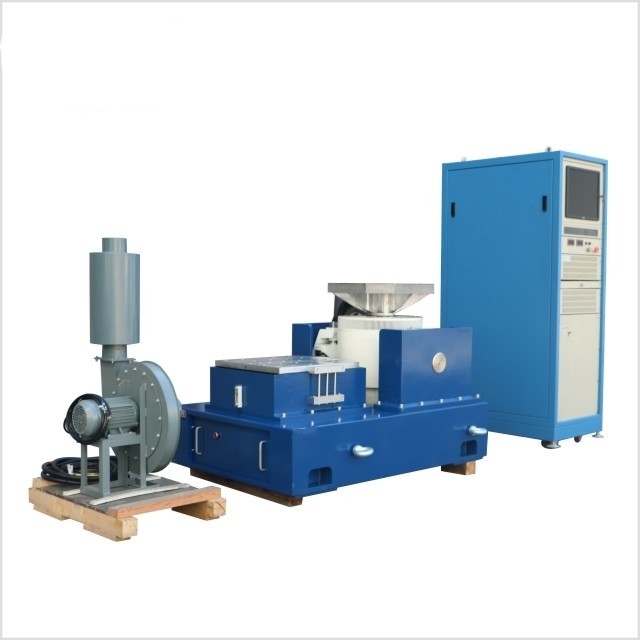

IEC 62133:2012 Mecanismo de vibração eletrodinâmica para baterias de células recarregáveis

Nome da marca:	PRECISION
Número do modelo:	VTS-20
MOQ:	1
preço:	$6000
Condições de pagamento:	T/T
Capacidade de abastecimento:	100/mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

Suporte personalizado:

OEM ODM

Força sinusal:

20 kN

força aleatória:

20 kN

Força de choque:

40KN

Faixa de frequência:

1 a 3000 Hz

Deslocamento:

76 mm

Velocidade:

2.0

Tamanho da tabela:

1200x1200 mm

Detalhes da embalagem:

Embalagem padrão para exportação

Habilidade da fonte:

100/mês

Destacar:

Mecânico de vibração eletrodinâmica para baterias

IEC 62133:2012 Mecanismo de vibração eletrodinâmica

Mecanismo de agitação eletrodinâmica para células recarregáveis

Descrição do produto

A prova de vibração deve ser efetuada com base em dados obtidos a partir de um ensaio de vibração.

No mundo de hoje, impulsionado pela tecnologia, células recarregáveis e baterias alimentam uma vasta gama de dispositivos,desde eletrônicos portáteis como smartphones e laptops até sistemas de armazenamento de energia em larga escala e veículos elétricosDado a sua ubiquidade e o papel crítico que desempenham na garantia da funcionalidade destes dispositivos, a sua fiabilidade em várias condições é de extrema importância.A norma de 2012 fornece orientações abrangentes para os ensaios de vibração de células e baterias recarregáveis, e um agitador de vibração concebido para satisfazer estes requisitos tornou-se um recurso indispensável nos processos de fabrico e controlo de qualidade das baterias.

1A importância dos testes de vibração para células e baterias recarregáveis

Garantir o desempenho e a segurança do dispositivo

As células recarregáveis e as baterias são frequentemente sujeitas a vibrações durante o transporte, o funcionamento dos dispositivos e, em alguns casos, devido ao movimento mecânico dos equipamentos que alimentam.num veículo elétricoNo caso de uma ferramenta elétrica, a bateria é empurrada durante o uso.Os testes de vibração visam simular esses cenários de vibração do mundo real em um ambiente de laboratório controlado.. Submetendo as baterias a vibrações, os fabricantes podem identificar problemas potenciais, tais como ligações internas soltas, deslocamento de elétrodos ou danos no invólucro da bateria.Se não for detectado, pode conduzir a uma diminuição do desempenho da bateria, a uma vida útil mais curta ou, em casos extremos, a perigos de segurança como superaquecimento ou fugas.Os testes de vibração ajudam a garantir que as baterias possam manter o seu desempenho e segurança sob vibração, dando aos utilizadores finais confiança na fiabilidade dos dispositivos que alimentam.

Cumprimento das normas do sector

A norma IEC 62133:2012 é reconhecida globalmente como referência para a segurança e o desempenho das células e baterias recarregáveis.A adesão a esta norma não só garante que as baterias cumpram os níveis de qualidade exigidos, mas também permite a integração perfeita das baterias numa ampla gama de dispositivosOs fabricantes que cumprem esta norma podem demonstrar a fiabilidade dos seus produtos aos consumidores, organismos reguladores e fabricantes de dispositivos.Esta conformidade é especialmente crucial em indústrias onde a segurança e o desempenho dos produtos são rigorosamente regulamentados, tais como os sectores automóvel e médico.

2Compreensão da norma IEC 62133:2012 para ensaios de vibração

Requisitos essenciais da norma

A norma IEC 62133:2012 estabelece requisitos específicos para os ensaios de vibração de células recarregáveis e baterias.níveis de amplitudeA faixa de frequências abrange tipicamente de alguns hertz a várias centenas de hertz, cobrindo o espectro de vibrações que as baterias podem encontrar em diferentes aplicações.Os níveis de amplitude, medidos em termos de aceleração (g), são cuidadosamente calibrados para simular a intensidade das vibrações em cenários do mundo real.A norma pode especificar níveis de amplitude diferentes para as baterias utilizadas em dispositivos portáteis em comparação com as utilizadas em máquinas industriais.A duração do ensaio é também claramente definida, garantindo que as baterias sejam sujeitas a exposição a vibrações suficientes para avaliar com precisão a sua durabilidade a longo prazo.

Normalização para a garantia da qualidade

Esta norma desempenha um papel crucial na normalização do processo de ensaio de vibração em toda a indústria das baterias.Proporciona um quadro comum para os fabricantes avaliarem o desempenho das suas baterias. Seguindo a norma IEC 62133:2012, os fabricantes podem comparar o desempenho de diferentes modelos de baterias e componentes químicos, facilitando a identificação de áreas para melhoria.Também ajuda a assegurar que as baterias de diferentes fabricantes satisfaçam um nível de qualidade consistente., que é essencial para a compatibilidade e a fiabilidade dos dispositivos que utilizam estas baterias.

3Como funciona o agitador de vibração?

Princípio de funcionamento do agitador de vibração

Um agitador de vibração para pilhas recarregáveis e baterias funciona tipicamente segundo um princípio eletrodinâmico ou hidráulico.uma corrente elétrica é aplicada a uma bobina em movimento suspensa num campo magnéticoDe acordo com a regra da mão esquerda de Fleming, isto cria uma força que faz com que a bobina se mova.que então vibra as baterias colocadas neleO balançador de vibração pode gerar uma ampla gama de frequências e amplitudes de vibração ajustando a corrente elétrica e as características do campo magnético.fluido hidráulico é usado para gerar a força que faz com que a mesa do agitado vibreO fluxo e a pressão do fluido hidráulico são controlados para produzir o perfil de vibração desejado.

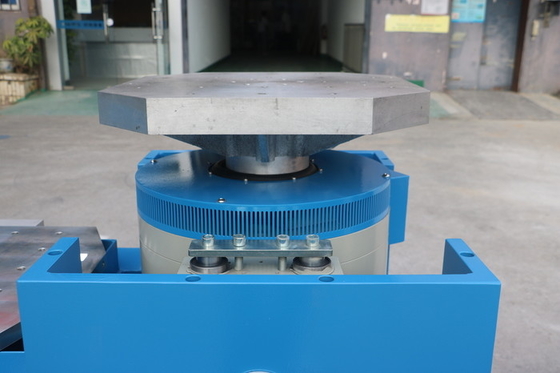

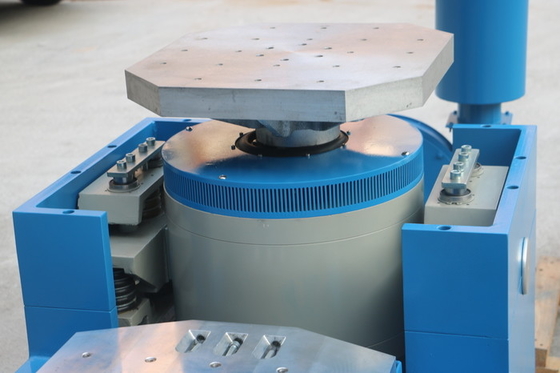

Componentes do agitador de vibração

O balançador de vibração é constituído por vários componentes-chave, sendo a mesa de balançamento a plataforma em que são montadas as células recarregáveis e as baterias.É concebido para ser plano e rígido para assegurar a transferência uniforme de vibrações para as amostras de ensaio.A fonte de energia, seja um amplificador de energia elétrica num sistema eletrodinâmico ou uma bomba hidráulica num sistema hidráulico, fornece a energia necessária para gerar as vibrações.O controlador é o cérebro do sistema., permitindo aos operadores definir os parâmetros de vibração desejados, tais como frequência, amplitude e duração do ensaio.Sensores como acelerômetros são usados para medir os níveis reais de vibração da mesa de agitaçãoEstes sensores fornecem feedback ao controlador, permitindo ajustes em tempo real para garantir que o perfil de vibração permaneça dentro dos limites especificados do padrão IEC 62133:2012.

4Características de desempenho do agitado de vibração conforme com a norma IEC 62133:2012

Controle preciso das vibrações

Para satisfazer a norma IEC 62133:2012, o agitador de vibração deve oferecer um controle preciso das vibrações.A amplitude das vibrações também pode ser controlada com precisão, com uma precisão de amplitude normalmente dentro de ± 1%, este nível de precisão é crucial para garantir que os resultados dos ensaios sejam fiáveis e repetíveis.ao testar uma bateria de iões de lítio para um drone de alto desempenho, o agitador de vibrações deve ser capaz de reproduzir com precisão as vibrações que encontrará durante o voo, permitindo aos fabricantes avaliar com precisão o seu desempenho.

Largo intervalo dinâmico

A capacidade de cobrir uma ampla gama dinâmica é outra característica importante: as células recarregáveis e as baterias podem sofrer vibrações de amplitudes muito baixas em algumas situações,como num sistema estacionário de armazenamento de energiaO agitador de vibração deve ser capaz de gerar vibrações nesta ampla gama.Deve ser capaz de simular as vibrações suaves durante o funcionamento normal do dispositivo, bem como as vibrações mais intensas durante manuseio áspero ou em ambientes de funcionamento adversosUma ampla gama dinâmica garante que todos os cenários de vibração possíveis possam ser efetivamente testados.

Construção robusta e confiável

Dado o carácter repetitivo dos ensaios de vibração, o agitador de vibração é construído com uma construção robusta e fiável.A mesa de agitação e outros componentes mecânicos são feitos de materiais de alta resistência, como alumínio ou aço, para suportar as fortes forças geradas durante os testes de vibraçãoOs componentes elétricos e hidráulicos, incluindo a fonte de alimentação e o controlador, são concebidos para funcionar continuamente em condições de elevada tensão sem degradação.O equipamento está também equipado com dispositivos de segurança para proteger as amostras de ensaio e os operadores.Esta construção robusta garante que o agitado de vibração pode realizar milhares de testes durante a sua vida útil sem manutenção significativa,Reduzir o tempo de inatividade e aumentar a eficiência do processo de ensaio.

Força nominal de sinusoide/ aleatória/ choque	2,200 kgf/2.000 kgf/4.400 kgf	Massa da armadura	25 kg
Faixa de frequência	5-3.000 Hz	Tamanho das inserções (padrão)	M10
Max. /Deslocamento contínuo p-p	76 mm/63 mm	Instalação de carga: pontos (norma)	21
Velocidade máxima	2.0 m/s	Eixo de Frequência-Impulso Natural	3 Hz
Max. Sinus/aceleração aleatória	88/60 g	Suporte de carga vertical	400 kg
Diâmetro da armadura	340 mm	Campo desviado @ 152 mm acima da mesa	≤ 1 mT (10 gauss)
Frequência de Resonância Fundamental	2,700 Hz (nom.) ± 5%	Dimensão LxWxH	1, 160 mm x 880 mm x 1,050 mm
Momento de inversão de blindagem admissível	500 Nm	Peso (não encastrado)	1700 kg

5Aplicações do agitado de vibração no teste de células recarregáveis e baterias

Ensaios de baterias para eletrônicos portáteis

As baterias usadas em eletrônicos portáteis como smartphones, tablets e fones de ouvido sem fio são testadas usando o shaker de vibração.Essas baterias precisam permanecer funcionais e manter a sua capacidade de carga, mesmo quando o dispositivo está sujeito a vibrações de manuseio normalPor exemplo, uma bateria de smartphone é testada para garantir que ela possa suportar as vibrações causadas pelo usuário andando ou correndo com o telefone.permitir que os fabricantes identifiquem e resolvam quaisquer problemas potenciais no projeto da bateria.

Avaliação das baterias para veículos elétricos

As baterias de veículos elétricos são um componente crítico do desempenho e da segurança do veículo.O agitador de vibração é utilizado para testar os pacotes de baterias para garantir que eles podem suportar as vibrações experimentadas durante a condução em diferentes superfícies da estradaPor exemplo, as baterias de um carro elétrico são testadas para garantir que os componentes internos não se desloquem ou sejam danificados devido a vibrações.que possam conduzir a um desempenho reduzido da bateria ou a problemas de segurançaO agitador de vibrações pode simular com precisão as vibrações no ambiente de funcionamento de um veículo elétrico, ajudando os fabricantes a melhorar a fiabilidade das baterias dos veículos elétricos.

Garantia da qualidade das baterias para aplicações industriais

Aplicações industriais, tais como sistemas de energia de reserva em data centers e ferramentas de energia usadas na construção, também dependem de baterias recarregáveis.O agitador de vibração é utilizado para testar estas baterias para garantir que podem manter o seu desempenho sob as vibrações associadas à utilização industrialPor exemplo, as baterias de uma ferramenta elétrica são testadas para garantir que podem suportar as vibrações geradas durante o funcionamento da ferramenta.permitir que os fabricantes garantam que as suas baterias industriais cumprem os requisitos de alto desempenho destas aplicações.

6Conclusão

O balançador de vibração conforme com a norma IEC 62133:2012 é uma ferramenta essencial para o ensaio de células e baterias recarregáveis.Simulando com precisão as vibrações que estes componentes encontram em aplicações do mundo real, permite aos fabricantes avaliar e melhorar os seus produtos. Com o seu controlo preciso das vibrações, ampla gama dinâmica e construção robusta,Este equipamento desempenha um papel crucial no desenvolvimento e na garantia da qualidade das baterias recarregáveisQuer se trate de testes de baterias para eletrônicos portáteis, veículos elétricos ou aplicações industriais, o uso de um agitado de vibração é um fator chave para garantir um desempenho confiável da bateria.

Se estiver envolvido na fabricação, investigação ou controlo de qualidade de células e baterias recarregáveis e procura uma solução de ensaio de vibração fiável que cumpra a norma IEC 62133:Padrão de 2012, encorajamos-vos a contactar-nos.A nossa equipa de especialistas é bem versada em testes de vibração para baterias e pode fornecer-lhe informações detalhadas sobre como os nossos agitando vibração podem ser adaptados às suas necessidades específicasContacte-nos hoje para começar uma conversa sobre como melhorar a qualidade e a confiabilidade dos seus produtos de bateria recarregável.
