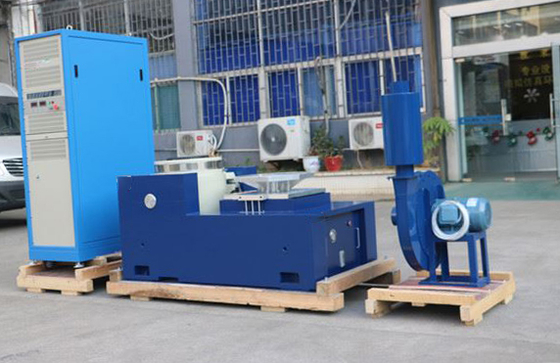

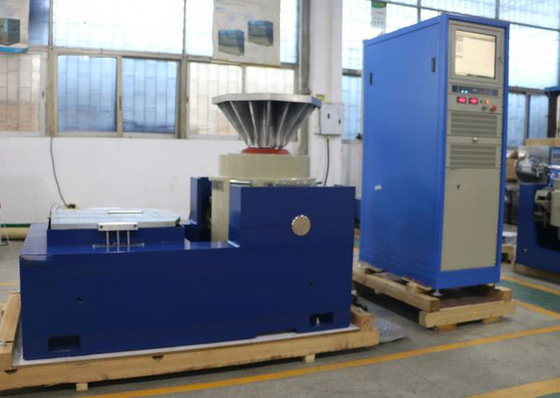

Sistema de ensaio de vibração automotiva de 20 kN com tabela de 500x500 mm

Sistema de Teste de Vibração para Peças Automotivas com Mesa de Vibração de Alta Carga

Nosso Sistema de Teste de Vibração para Peças Automotivas é uma solução robusta e poderosa projetada para testes rigorosos de durabilidade e confiabilidade de componentes de veículos. Apresentando uma Mesa de Vibração de Alta Carga, este sistema foi projetado para acomodar peças automotivas grandes e pesadas, desde baterias até subconjuntos de motores. Ao simular com precisão as vibrações e choques complexos e multidirecionais encontrados na estrada, nosso equipamento é uma ferramenta indispensável para garantir a integridade do produto, acelerar os ciclos de desenvolvimento e garantir que seus componentes possam suportar as condições mais exigentes do mundo real.

Principais Características

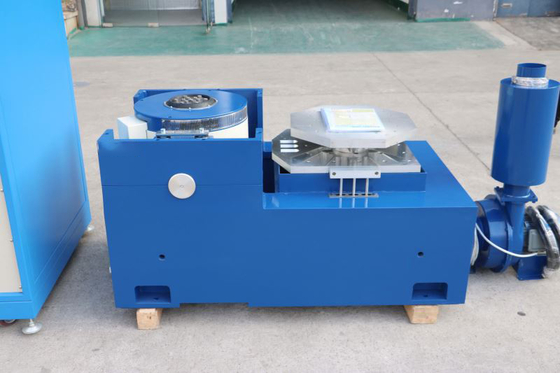

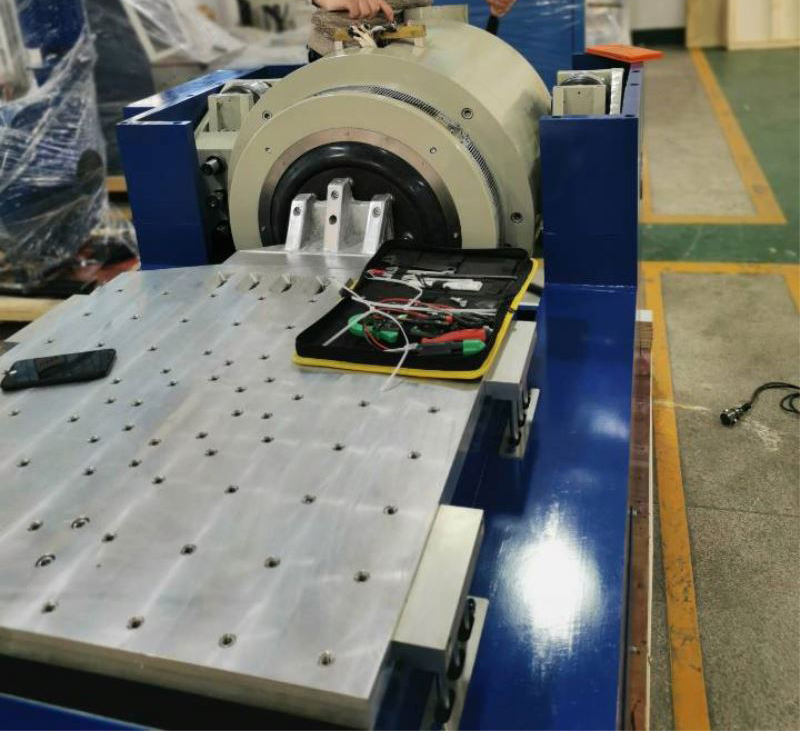

• Mesa de Vibração de Alta Carga: Projetada para suportar o peso significativo de grandes conjuntos automotivos, permitindo o teste rigoroso de baterias de veículos elétricos, trens de força, painéis e muito mais com um alto grau de precisão.

• Agitador Eletrodinâmico de Precisão: Fornece geração precisa, repetível e controlada de perfis de vibração complexos (senoidal, aleatório, choque, etc.), com a força e a faixa de frequência necessárias para atender aos rigorosos padrões automotivos como SAE J2380 e GMW 3172.

• Simulação Realista de Estrada: O software de controle avançado do sistema pode gerar perfis de vibração de alta fidelidade que replicam com precisão os dados reais da estrada, incluindo tudo, desde rodovias suaves até terrenos acidentados.

• Aquisição Abrangente de Dados: Monitora e registra continuamente todos os dados de vibração (aceleração, deslocamento, força, etc.), fornecendo informações detalhadas e dados auditáveis para análise e relatórios de conformidade.

• Construção Robusta e Durável: Construído com componentes de nível industrial e uma armadura reforçada projetada para operação contínua e confiabilidade a longo prazo em ambientes de teste automotivo exigentes.

• Fixação Personalizável: Nossa equipe de engenharia projeta e fabrica fixações específicas para aplicações para montar com segurança diversos componentes automotivos, otimizando a transmissão de tensão e garantindo a integridade do teste.

Especificações do Agitador

• Força Senoidal/Aleatória/Choque Nominal: 2.000 kgf / 2.000 kgf / 4.000 kgf

• Massa da Armadura: 30 kg

• Faixa de Frequência: 5-2.800 Hz

• Tamanho das Inserções (Padrão): M10

• Deslocamento Máx./Contínuo p-p: 100 mm / 90 mm

• Pontos de Fixação de Carga (Padrão): 25

• Velocidade Máxima: 1,8 m/s

• Frequência Natural - Eixo de Empuxo: <3Hz

• Aceleração Máx. Senoidal/Aleatória: 65g / 60g

• Suporte de Carga Vertical Máximo: 400 kg

• Diâmetro da Armadura: 340 mm

• Campo disperso a 152 mm acima da mesa: ≤1mT (10 gauss)

• Frequência de Ressonância Fundamental: 2.400Hz(nom) ±5%

• Dimensão (C x L x A): 1.160 mm x 880 mm x 1.050 mm

• Momento de Tombamento da Armadura Admissível: 500 Nm

• Peso (Sem Embalagem): 1.700 kg

Aplicações

• Qualificação de Baterias e Módulos de VE: Testes abrangentes de durabilidade e segurança para baterias de veículos elétricos sob vibração e choque na estrada.

• Componentes de Motor e Trem de Força: Avaliação do desempenho e longevidade de blocos de motor, transmissões e sistemas de exaustão.

• Unidades de Controle Eletrônico (ECUs) e Sensores: Validação da confiabilidade de sistemas de infoentretenimento, módulos ADAS e outros eletrônicos vitais do veículo contra tensões dinâmicas severas.

• Peças de Chassis e Suspensão: Teste de braços de suspensão, componentes de frenagem e sistemas de direção para resistência em diversas condições de estrada.

• Conformidade Regulatória e Validação OEM: Atendimento aos rigorosos padrões internacionais e específicos de OEM para confiabilidade e segurança de componentes automotivos.

• Pesquisa e Desenvolvimento: Aceleração do desenvolvimento de novas tecnologias automotivas, compreendendo seu comportamento em ambientes rodoviários realistas.

Benefícios

• Desenvolvimento Acelerado e Tempo de Mercado: Ao simular de forma rápida e precisa anos de vibração na estrada, você pode reduzir significativamente seu ciclo de desenvolvimento e colocar os produtos no mercado mais rapidamente.

• Confiabilidade Superior do Produto: Garante que seus componentes sejam robustos o suficiente para suportar as condições mais exigentes, levando a menos falhas em campo e reclamações de garantia.

• Realismo de Teste Inigualável: Fornece uma avaliação altamente precisa e abrangente do desempenho do produto, simulando vibrações realistas na estrada.

• Melhoria de Design Econômica: Identifica defeitos no início do processo de design, minimizando as despesas associadas a alterações tardias ou recalls de produtos.

Pronto para garantir a máxima segurança e confiabilidade de suas peças automotivas? Entre em contato com nossos especialistas hoje mesmo para discutir suas necessidades para um Sistema de Teste de Vibração para Peças Automotivas com Mesa de Vibração de Alta Carga.
