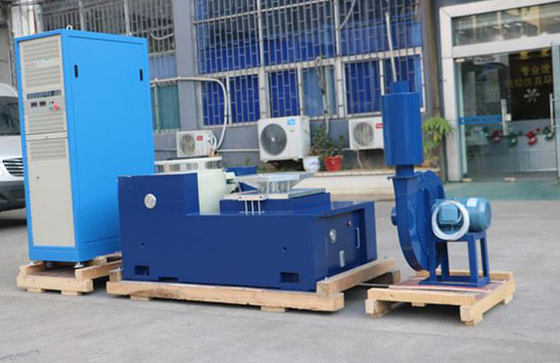

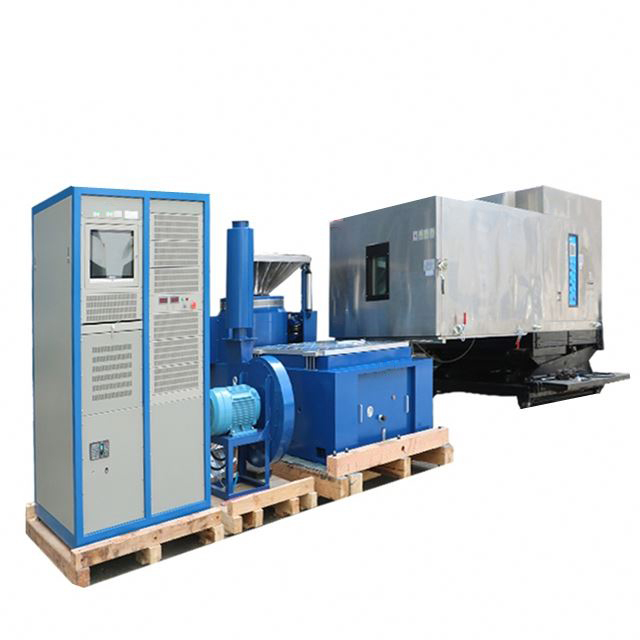

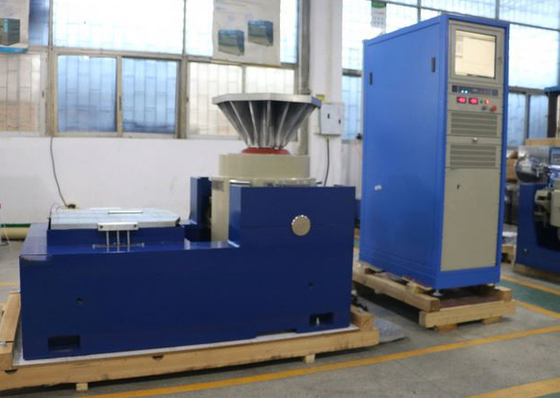

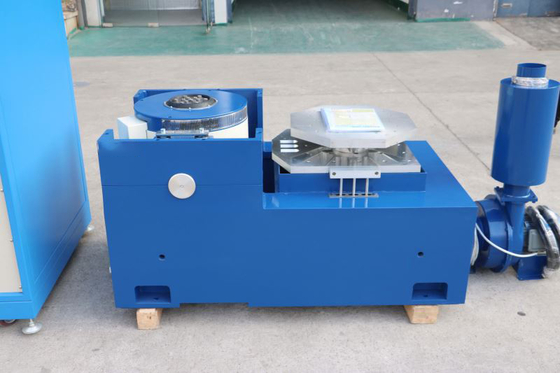

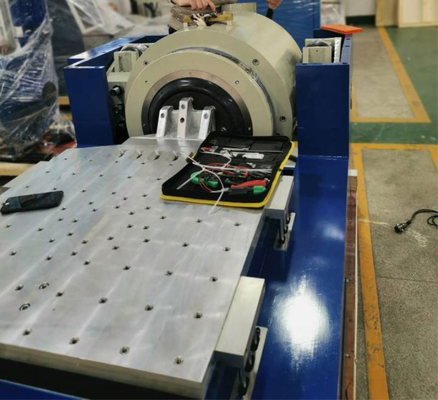

Sistema de vibração eletrodinâmica de 10 kN 1-3000 Hz para ensaios de electrónica

Sistemas de vibração de alta frequência de 5 Hz a 3 kHz para testes eletrônicos

NossoSistemas de vibração de alta frequênciasão projetados para atender aos requisitos exigentes dos testes eletrônicos modernos. Com uma frequência expansiva varia de5 Hz a 3 KHz, esses sistemas são projetados especificamente para simular os ambientes vibracionais de alta frequência que podem impactar criticamente os componentes eletrônicos sensíveis. Ao replicar com precisão as tensões de fontes como ventiladores, motores e peças móveis de alta velocidade, nosso equipamento é uma ferramenta indispensável para identificar defeitos latentes, descobrir ressonâncias ocultas e garantir a confiabilidade inabalável de seus produtos eletrônicos.

Principais recursos

• Faixa estendida de alta frequência:Capaz de gerar vibrações em um amplo espectro, desde ruído de transporte de baixa frequência até tensões operacionais de alta frequência até3.000 Hz. Isso permite que você identifique com precisão as ressonâncias e os problemas de fadiga em materiais, juntas de solda e componentes eletrônicos.

• Shaker eletrodinâmico de precisão:Nossos sistemas utilizam tecnologia eletrodinâmica avançada para geração precisa, repetível e controlada de formas de onda de alta frequência, com estabilidade excepcional e distorção mínima.

• Capacidade de vibração de modo duplo:Executa perfeitamente os dois de alta precisãosenoVibração para pesquisas de ressonância e análise de fadiga e complexoaleatórioVibração para simular ambientes operacionais de banda larga real.

• Sistema de controle digital avançado:Apresenta um controlador poderoso e intuitivo com software especializado para programar e executar sequências de teste exigentes.

• Aquisição abrangente de dados:Monitora e registra continuamente parâmetros críticos de teste (aceleração, deslocamento, densidade espectral de potência (PSD), etc.), fornecendo informações detalhadas e dados auditáveis ​​para análise.

• Pegada compacta e amiga do laboratório:Projetado com um tamanho otimizado e saída mínima de ruído, tornando -o adequado para ambientes de laboratório e P&D sem comprometer o desempenho.

• Acessórios de teste personalizáveis:Nossa equipe de engenharia projeta e fabrica utensílios específicos de aplicativos que são otimizados para testes de alta frequência e montagem segura de diversos produtos eletrônicos.

Especificações técnicas

• Força de Sine/Random/Random/Choque classificado:1.100 kgf / 1.100 kgf / 2.200 kgf

• Faixa de frequência:5–3.500 Hz

• MAX./LABENTE CONTÍNICO PP:51 mm / 51 mm

• Máx. Velocidade:2,0 m/s

• Máx. Aceleração seno/aleatória:85g / 60g

• Diâmetro da armadura:335 mm

• Frequência de ressonância fundamental:3.000 Hz (nom) ± 5%

• Massa de armadura:13 kg

• Inserções de tamanho (padrão):M10

• Carregar pontos de fixação (padrão):25

• Frequência natural - eixo de empuxo:<3 Hz

• Máx. Suporte de carga vertical:300 kg

• Campo perdido a 152 mm acima da tabela:≤1mt (10 gauss)

• Dimensão (l x w x h):940 mm x 715 mm x 780 mm

• Momento de capotagem de armadura permitida:300 nm

• Peso (não crítico):1.000 kg

Aplicações

• Eletrônica e semicondutores:Qualificação de placas de circuito impresso (PCBs), circuitos integrados (ICS), conectores e sensores para suportar ambientes operacionais de alta frequência.

• Eletrônica de consumo:Teste de durabilidade e confiabilidade de smartphones, laptops, sistemas de áudio e outros dispositivos com peças móveis internas.

• Eletrônica automotiva:Avaliando a confiabilidade das ECUs, displays e sensores expostos a vibrações de motor e chassi de alta frequência.

• Aeroespacial e Defesa:Testando aviônicos, sensores e sistemas ópticos para desempenho em ambientes de vôo de alta frequência, como os próximos motores a jato ou turbopropos.

• Dispositivos médicos:Garantindo a confiabilidade dos dispositivos e instrumentos eletrônicos críticos da vida sob vibrações operacionais.

• Análise de falhas & R&D:Descobrindo falhas sutis de design e defeitos de fabricação que são detectáveis ​​apenas em condições específicas de alta frequência.

Benefícios

• Descobra defeitos ocultos:Revela fadiga, micro-palhetas e problemas de conexão que geralmente são detectáveis ​​apenas em frequências mais altas, impedindo falhas de campo caras.

• Confiabilidade aprimorada do produto:Garante que os componentes e sistemas tenha um desempenho robusto em ambientes operacionais de alta frequência, contribuindo para a vida útil do produto a longo prazo.

• R&D acelerado:Simpline o ciclo de desenvolvimento, identificando questões antecipadas, minimizando reformulações caras e reteste.

• Insights abrangentes de dados:Gera dados precisos e repetíveis cruciais para otimização do projeto, seleção de materiais e relatórios de validação robustos.

Pronto para testar seus eletrônicos em relação aos ambientes de alta frequência mais exigentes? Entre em contato com nossos especialistas hoje para discutir seus requisitos para umSistema de vibração de alta frequência.
