Sistemas de teste eletrodinâmicos da vibração

Sistemas de ensaio de vibração aleatória para contêineres de transporte que cumpram a norma ASTM D 4728 01

Nome da marca:	PRECISION
Número do modelo:	VTS-20
MOQ:	1
preço:	$6000
Condições de pagamento:	T/T
Capacidade de abastecimento:	100/mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

Suporte personalizado:

OEM ODM

Força sinusal:

20 kN

força aleatória:

20 kN

Força de choque:

40KN

Faixa de frequência:

1 a 3000 Hz

Deslocamento:

76 mm

Velocidade:

2.0

Tamanho da tabela:

1200x1200 mm

Detalhes da embalagem:

Embalagem padrão para exportação

Habilidade da fonte:

100/mês

Destacar:

Sistemas de ensaio de vibração de contentores de transporte marítimo

Sistemas de ensaio de vibração aleatória

Sistemas de ensaio de vibração ASTM D 4728

Descrição do produto

Sistemas de ensaio de vibração aleatória para contentores de transporte, conformes com a norma ASTM D 4728 ‡ 01

No vasto mundo do comércio global, os contêineres de embarque servem como cavalos de mão que transportam mercadorias através dos oceanos, da terra e de vários terrenos.Uma vez que é submetido a uma gama complexa de vibrações durante o transporteA norma ASTM D 4728-01 fornece um conjunto abrangente de directrizes para ensaios aleatórios de vibração de contentores de transporte,e um sistema de ensaio de vibração aleatória concebido para cumprir esta norma é essencial para garantir a integridade dos contentores e da carga valiosa que transportam- Não.

1A importância dos testes aleatórios de vibração para contêineres de transporte- Não.

Proteção da carga durante o trânsito

Os contêineres de transporte são expostos a uma ampla gama de vibrações durante a sua viagem.O movimento da embarcação nas ondasDurante o transporte rodoviário, as vibrações do motor do camião, as superfícies irregulares da estrada,e aceleração e desaceleração adicionar ao estresse no recipienteEssas vibrações podem causar danos à carga no interior, especialmente a itens frágeis ou sensíveis como eletrônicos, vidro e produtos farmacêuticos.O teste de vibração aleatória visa simular estas vibrações do mundo real num ambiente controlado de laboratório.- Submetendo contêineres de transporte a vibrações aleatórias, os fabricantes e os carregadores podem identificar problemas potenciais, tais como suporte inadequado, acessórios soltos,ou componentes estruturais fracos que possam causar danos à cargaIsto permite tomar medidas preventivas, protegendo a carga e reduzindo as perdas financeiras associadas aos bens danificados.

Garantir a integridade estrutural dos contentores

A integridade estrutural dos contentores de transporte é crucial para a sua utilização segura e eficiente.causando rachadurasUm contentor danificado não só representa um risco para a carga, mas também pode criar riscos de segurança durante a manipulação e o transporte.Testes aleatórios de vibração ajudam a avaliar a durabilidade a longo prazo de contêineres de transporteAo submeter os contentores a perfis de vibração que imitam as duras condições de transporte, os fabricantes podem detectar sinais precoces de fraqueza estrutural.Isto permite-lhes melhorar o projecto e a construção dos contentores, assegurando-se de que podem suportar os rigores da utilização repetida e do transporte prolongado.

2Compreensão da norma ASTM D 4728-01- Não.

Requisitos essenciais da norma

A norma ASTM D 4728-01 descreve requisitos específicos para ensaios aleatórios de vibração de contentores de transporte.densidade espectral de potência (PSD)A gama de frequências abrange tipicamente de alguns hertz a várias centenas de hertz.que abranja o espectro de vibrações que os contentores de transporte podem encontrar durante os diferentes modos de transporteOs níveis de PSD são cuidadosamente calibrados para simular a intensidade das vibrações em cenários do mundo real.Os níveis de PSD para um contentor numa viagem por mar turbulento serão diferentes dos de uma estrada relativamente suaveA duração do ensaio é também claramente definida, garantindo que os recipientes sejam submetidos a uma exposição a vibrações suficiente para avaliar com precisão a sua durabilidade a longo prazo.

Normalização para a indústria marítima

Esta norma desempenha um papel vital na normalização do processo de ensaio de vibração aleatória em toda a indústria marítima.e laboratórios de ensaioAo aderir ao padrão ASTM D 4728-01, todas as partes interessadas podem garantir que os contentores de transporte sejam testados de forma consistente e comparável.Isto promove uma concorrência leal entre os fabricantes de contentores e ajuda a manter um elevado nível de qualidade na indústria marítima.• Simplifica igualmente o processo de certificação dos contentores para utilização segura, essencial para o comércio internacional.

3Como funciona o sistema de teste de vibração aleatória- Não.

Princípio de funcionamento da geração de vibrações aleatórias

Um sistema de teste de vibração aleatória para contêineres de transporte utiliza tipicamente um agitador eletrodinâmico ou hidráulico para gerar vibrações.uma corrente elétrica é aplicada a uma bobina em movimento suspensa num campo magnéticoDe acordo com a regra da mão esquerda de Fleming, isto cria uma força que faz com que a bobina se mova.em que se coloca o contentor de transporte ou uma amostra de ensaio representativaPara gerar vibrações aleatórias, a corrente elétrica fornecida à bobina é controlada por um gerador de sinal aleatório.O gerador de sinal aleatório produz um sinal elétrico com um padrão aleatório de frequências e amplitudesEste sinal é então amplificado e enviado para o agitador, resultando em vibrações aleatórias da mesa do agitador e do recipiente.fluido hidráulico é usado para gerar a força que faz com que a mesa do agitado vibreO fluxo e a pressão do fluido hidráulico são controlados com precisão para produzir o perfil de vibração aleatório desejado.

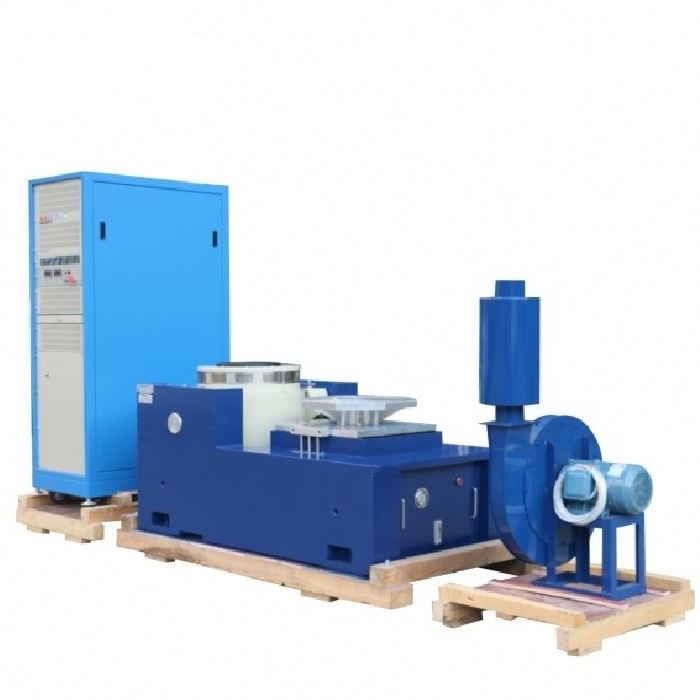

Componentes do sistema de ensaio de vibração aleatória

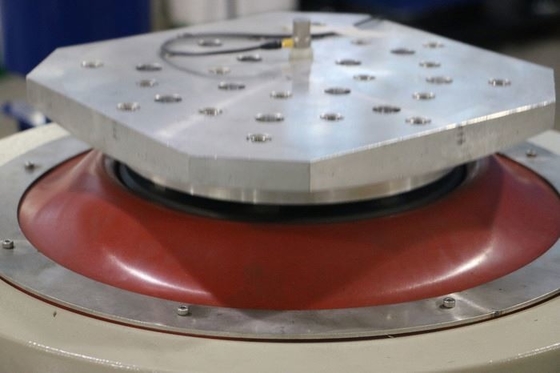

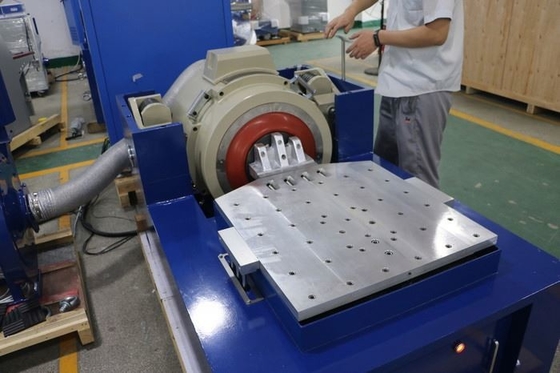

O sistema de teste de vibração aleatória consiste em vários componentes-chave. A mesa de agitação é uma plataforma grande, plana e rígida na qual o recipiente de transporte ou amostra de teste é montado.Ele é projetado para distribuir uniformemente as vibrações em todo o recipienteO amplificador de potência, quer seja para um agitador eletrodinâmico ou hidráulico, fornece a potência necessária para acionar o agitador.O gerador de sinal aleatório cria o sinal elétrico aleatório que controla o padrão de vibraçãoO controlador é o cérebro do sistema, permitindo que os operadores definam os parâmetros de vibração desejados, como a faixa de frequência, os níveis de PSD e a duração do teste.são colocados na mesa do agitado e no recipiente para medir os níveis reais de vibraçãoEstes sensores fornecem feedback ao controlador, permitindo ajustes em tempo real para garantir que o perfil de vibração cumpra os requisitos do padrão ASTM D 4728 - 01.

Força nominal de sinusoide/ aleatória/ choque	3,000 kgf/3,000 kgf/6,000 kgf	Massa da armadura	30 kg
Faixa de frequência	5-3 000 Hz	Tamanho das inserções (padrão)	M10
Max./ Deslocamento contínuo p-p	51 mm/51 mm	Pontos de fixação da carga (norma)	17
Max.Velocidade	2.0 m/s	Eixo de Frequência-Impulso Natural	3 Hz
Max.sinus/aceleração aleatória	100/60 g	Suporte de carga vertical	500 kg
Diâmetro da armadura	440 mm	Campo desviado @152 mm acima da mesa	≤ 1 mT (10 gauss)
Frequência de Resonância Fundamental	2t500 Hz ((nom.) ± 5%	Dimensão LxWxH	1, 270 mmx980 mmx1,135 mm
Momento de inversão de blindagem admissível	500 Nm	Peso (não encastrado)	2,500 kg

4Características de desempenho do sistema de ensaio de vibração aleatória conforme com a norma ASTM D 4728-01- Não.

Controle de vibração de alta precisão

Para satisfazer a norma ASTM D 4728 - 01, o sistema de ensaio de vibração aleatória deve oferecer um controlo de vibração de alta precisão.assegurar que as vibrações geradas cobrem a gama de frequências exata especificada na normaA precisão do controlo do PSD é igualmente crucial, com uma precisão de cerca de ± 5% dos níveis definidos do PSD.Este nível de precisão é essencial para simular com precisão as condições reais de vibração que os contentores de transporte experimentam.Por exemplo, ao testar um contentor concebido para o transporte de eletrónica de alto valor,O sistema deve reproduzir com precisão os níveis de vibração que possam danificar os componentes delicados no interior.- Não.

Largo alcance dinâmico.

Os contêineres de transporte podem sofrer vibrações de muito baixa amplitude durante viagens em mar calmo ou em rodovias bem conservadas.,O sistema de teste de vibração aleatória deve ser capaz de gerar vibrações nesta ampla gama.Deve ser capaz de simular as vibrações suaves durante o transporte normal, bem como as vibrações mais intensas durante condições extremasUma ampla gama dinâmica garante que todos os cenários de vibração possíveis possam ser efetivamente testados.

Construção robusta e confiável

Dado o grande tamanho e peso dos contentores de transporte, o sistema de teste de vibração aleatória é construído com uma construção robusta e confiável.A mesa de agitação e outros componentes mecânicos são feitos de materiais de alta resistência, como aço, para suportar as fortes forças geradas durante os testes de vibraçãoOs componentes elétricos e hidráulicos, incluindo o amplificador de potência, gerador de sinal aleatório e controlador,são concebidos para funcionar continuamente em condições de elevada tensão sem degradaçãoO sistema é também equipado com elementos de segurança, tais como protecção contra sobrecarga e mecanismos de parada de emergência, para proteger o espécime de ensaio, os operadores e o próprio equipamento.Esta construção robusta garante que o sistema de teste de vibração aleatória pode realizar um grande número de testes ao longo de sua vida útil sem manutenção significativa, reduzindo o tempo de inatividade e aumentando a eficiência do processo de ensaio.

5Aplicações do sistema de ensaio de vibração aleatória na indústria naval- Não.

Teste de novos desenhos de contentores

Os fabricantes de contêineres usam o sistema de teste de vibração aleatória para avaliar novos projetos de contêineres.Submetendo os recipientes de protótipo às vibrações especificadas na norma ASTM D 4728-01., podem identificar quaisquer falhas de projecto ou áreas de melhoria.Um novo projeto de recipiente com um sistema de suporte modificado pode ser testado para ver se oferece uma melhor proteção contra vibraçõesOs resultados dos ensaios podem então ser utilizados para otimizar o projecto, tornando o contentor mais durável e mais adequado para o transporte de diferentes tipos de carga.

Garantia da qualidade dos contentores existentes

As empresas de transporte marítimo e as empresas de arrendamento de contentores utilizam o sistema de ensaios aleatórios de vibração para garantir a qualidade das suas frotas de contentores existentes.Os testes regulares de contentores podem ajudar a identificar contentores que possam estar em risco de falha estrutural ou danos à carga devido ao desgaste acumulado devido ao uso e transporte repetidosOs contentores que não passam o teste de vibração aleatória podem ser reparados, renovados ou retirados do serviço, garantindo que apenas contêineres seguros e confiáveis sejam utilizados no processo de transporte.

Avaliação da carga - Métodos de segurança

O sistema de teste de vibração aleatória também é usado para avaliar diferentes métodos de segurança de carga.e materiais de apoio proteger a carga dentro do contentor durante o transportePor exemplo, um novo tipo de almofada antivibração pode ser testado para ver se reduz efetivamente as vibrações transmitidas à carga.Isto ajuda a melhorar a segurança e a segurança da carga durante o trânsito.- Não.

6Conclusão- Não.

O sistema de ensaio de vibração aleatória conforme com a norma ASTM D 4728-01 é uma ferramenta essencial na indústria naval.Simulando com precisão as vibrações do mundo real que os contêineres encontram durante o transporte, permite aos fabricantes e transportadores garantir a integridade dos contentores e a segurança da carga.Este sistema desempenha um papel crucial na manutenção da qualidade e da fiabilidade da rede marítima globalSe a sua empresa está envolvida na indústria dos contentores de transporte marítimo, seja como fabricante, carregador ou laboratório de ensaios,investir num sistema de teste de vibração aleatória de alta qualidade que cumpra o padrão ASTM D 4728 - 01 pode melhorar significativamente o desempenho e a segurança das suas operaçõesConsidere contactar a nossa equipa de especialistas para explorar como os nossos sistemas de teste de vibração aleatória podem ser adaptados às suas necessidades específicas.
