Sistemas de teste eletrodinâmicos da vibração

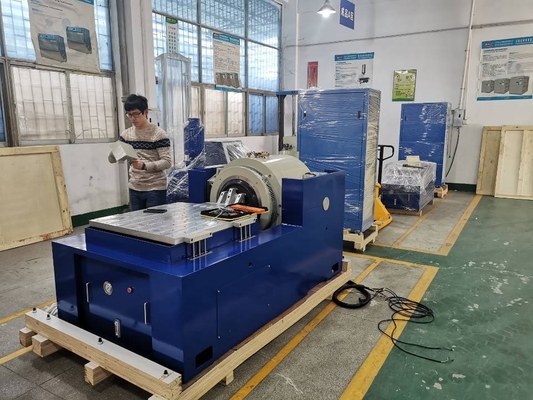

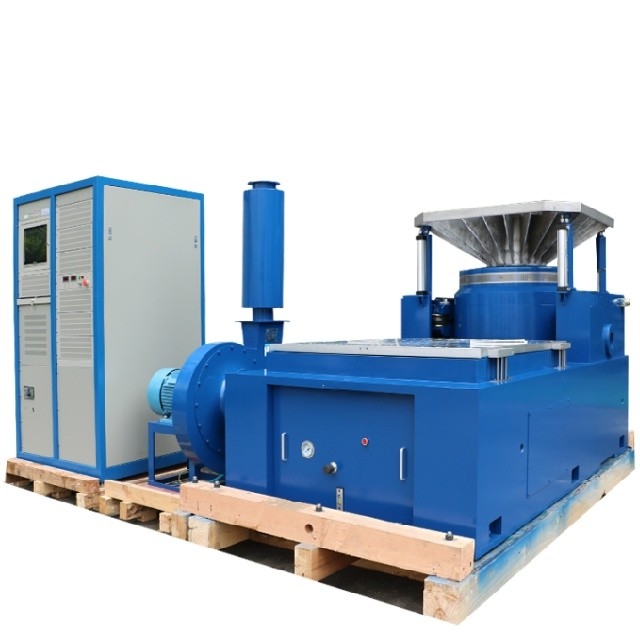

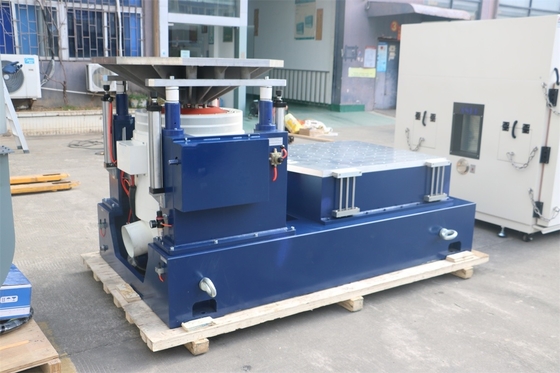

Máquina de agitação de vibração para ensaio de vibração de varredura sinusal IEC 60068 - 2 - 6

Nome da marca:	PRECISION
Número do modelo:	VTS-20
MOQ:	1
preço:	$6000
Condições de pagamento:	T/T
Capacidade de abastecimento:	100/mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

Suporte personalizado:

OEM ODM

Força sinusal:

20 kN

força aleatória:

20 kN

Força de choque:

40KN

Faixa de frequência:

1 a 3000 Hz

Deslocamento:

76 mm

Velocidade:

2.0

Tamanho da tabela:

1200x1200 mm

Detalhes da embalagem:

Embalagem padrão para exportação

Habilidade da fonte:

100/mês

Destacar:

Máquina de secagem de vibração de varredura sinusal

Máquina de vibração

Descrição do produto

Máquina de agitação de vibração para ensaio de vibração de varredura sinusal IEC 60068 - 2 - 6

No domínio do desenvolvimento de produtos e do controlo da qualidade, é de extrema importância assegurar a fiabilidade dos produtos em diferentes condições ambientais.A vibração é um fator de esforço comum que os produtos encontram durante o transporteA norma IEC 60068 - 2 - 6, que se concentra nos ensaios de vibração de varredura sinusal,fornece um quadro abrangente para avaliar a capacidade dos produtos de resistir a tais vibraçõesUma máquina de agitação por vibração concebida para satisfazer este padrão tornou-se uma ferramenta essencial para os fabricantes de vários sectores.- Não.

1A importância do ensaio de vibração de varredura sinusal IEC 60068-2-6- Não.

Simulação de cenários reais de vibração- Não.

Produtos em cenários do mundo real são frequentemente expostos a vibrações que mudam de frequência ao longo do tempo.Os componentes experimentam vibrações que variam com as RPM (revoluções por minuto) do motor durante a decolagemEm aplicações automotivas, as peças são submetidas a vibrações que mudam conforme a velocidade do veículo e as condições da estrada variam.conforme definido pela IEC 60068 - 2 - 6, visa replicar estas condições de vibração dinâmica num ambiente de laboratório controlado.Ao alterar gradualmente a frequência da vibração de um valor baixo para um valor elevado e vice-versa, este método de ensaio permite identificar as frequências de ressonância de um produto.e se um produto estiver exposto a vibrações nas suas frequências de ressonância durante um período prolongado, pode levar a danos estruturais, falhas de componentes ou redução do desempenho.- Não.

Avaliação da durabilidade e fiabilidade do produto- Não.

O teste de vibração de varredura sinusoidal IEC 60068 - 2 - 6 ajuda os fabricantes a avaliar a durabilidade e a fiabilidade dos seus produtos.Os fabricantes podem detectar possíveis falhas de projeto, tais como ligações fracas, integridade estrutural insuficiente ou selecção de material inadequada.um dispositivo eletrónico mal concebido pode apresentar deslocamento de componentes ou rachaduras na placa de circuito quando exposto a frequências específicas durante o ensaio de varredura sinusalA identificação destes problemas durante a fase de ensaio permite aos fabricantes fazerem as melhorias de projecto necessárias, o que por sua vez reduz o risco de falhas do produto no campo.Isto não só economiza os custos associados à retirada e reparação de produtos, mas também melhora a reputação do fabricante, fornecendo produtos de alta qualidade., produtos fiáveis.- Não.

2Compreensão da norma IEC 60068 - 2 - 6- Não.

Requisitos essenciais da norma- Não.

A norma IEC 60068-2-6 descreve os requisitos específicos para os ensaios de vibração de varredura sinusal.que normalmente se estende de alguns hertz a várias centenas de hertzA velocidade de varredura, que é a velocidade de variação da frequência durante o ensaio, é também claramente especificada.Uma taxa de varredura lenta pode ser usada para identificar com precisão as frequências de ressonânciaA amplitude da vibração, medida em termos de aceleração (g), é a frequência de transmissão da vibração.é outro parâmetro crucial definido pela norma. Diferentes produtos podem exigir níveis de amplitude diferentes com base na sua utilização prevista e no ambiente de vibração esperado.a direcção da vibração (e.g., de um e de vários eixos), e a duração do ensaio.- Não.

Normalização para a indústria- Não.

Esta norma desempenha um papel vital na padronização do processo de ensaio de vibração de varredura sinusal em todas as indústrias.e organismos reguladores- ao aderir à norma IEC 60068-2-6, os fabricantes podem assegurar que os seus produtos são testados de forma coerente e comparável, o que permite uma concorrência leal no mercado,Uma vez que todos os produtos são avaliados com base no mesmo índice de referênciaAlém disso, simplifica o processo de certificação da conformidade dos produtos, que é essencial para que os produtos entrem em determinados mercados ou cumpram os requisitos regulamentares.- Não.

3Como funciona a máquina de vibração?- Não.

Princípio de funcionamento da máquina de agitação por vibração- Não.

Uma máquina de agitação por vibração para o ensaio de vibração de varredura sinusoidal IEC 60068 - 2 - 6 opera tipicamente sobre um princípio eletrodinâmico ou hidráulico.uma corrente elétrica é aplicada a uma bobina em movimento suspensa num campo magnéticoDe acordo com a regra da mão esquerda de Fleming, isso cria uma força que faz com que a bobina se mova..Para gerar uma vibração sinusal, a corrente elétrica fornecida à bobina é ajustada de tal forma que a frequência da vibração resultante muda gradualmente ao longo do tempo.De potência ≤ 1 kVA, o fluido hidráulico é usado para gerar a força que faz com que a mesa do agitado vibre.O fluxo e a pressão do fluido hidráulico são controlados com precisão para produzir o perfil de vibração sinusoidal desejado.- Não.

Componentes da máquina de agitação por vibração- Não.

A máquina de agitação de vibração consiste em vários componentes-chave. O gerador de vibração, seja ele uma unidade eletrodinâmica ou hidráulica, é responsável por produzir as vibrações.O amplificador de potênciaNo caso de um agitador eletrodinâmico, aumenta o sinal elétrico para o nível de potência necessário para acionar o agitador.Permite aos operadores inserir os parâmetros de vibração desejadosO controlador gera então os sinais de controle apropriados para o gerador de vibração e o amplificador de potência.SensoresEstes sensores medem os níveis reais de vibração e fornecem um feedback ao controlador.O controlador usa este feedback para fazer ajustes em tempo real aos parâmetros de vibração, garantindo que o perfil de vibração cumpre os requisitos da norma CEI 60068-2-6.- Não.

Força nominal de sinusoide/ aleatória/ choque	3,000 kgf/3,000 kgf/6,000 kgf	Massa da armadura	30 kg
Faixa de frequência	5-3 000 Hz	Tamanho das inserções (padrão)	M10
Max./ Deslocamento contínuo p-p	51 mm/51 mm	Pontos de fixação da carga (norma)	17
Max.Velocidade	2.0 m/s	Eixo de Frequência-Impulso Natural	3 Hz
Max.sinus/aceleração aleatória	100/60 g	Suporte de carga vertical	500 kg
Diâmetro da armadura	440 mm	Campo desviado @152 mm acima da mesa	≤ 1 mT (10 gauss)
Frequência de Resonância Fundamental	2t500 Hz ((nom.) ± 5%	Dimensão LxWxH	1, 270 mmx980 mmx1,135 mm
Momento de inversão de blindagem admissível	500 Nm	Peso (não encastrado)	2,500 kg

4Características de desempenho da máquina de agitação de vibração conforme com a norma IEC 60068 - 2 - 6- Não.

Controle de frequência de alta precisão- Não.

Para satisfazer a norma IEC 60068 - 2 - 6, a máquina de agitação de vibração deve oferecer um controlo de frequência de alta precisão.Este nível de precisão é crucial para identificar com precisão as frequências de ressonância do produtoPor exemplo, ao testar um alto-falante de alto desempenho, the vibration shaker machine needs to precisely sweep through the frequency range relevant to audio frequencies to determine if the speaker components resonate at any frequencies that could cause distortionA capacidade de controlar a frequência com tal precisão garante que os resultados dos ensaios sejam fiáveis e repetíveis.- Não.

Controle preciso da amplitude- Não.

A amplitude da vibração é outro aspecto crítico. A máquina de agitação por vibração pode controlar com precisão a amplitude, com uma precisão de cerca de ± 1% do valor de aceleração definido.Isto é importante porque diferentes produtos podem ter requisitos específicos de amplitude com base no seu desenho e utilização prevista.Por exemplo, um dispositivo médico pode exigir um teste de vibração de amplitude muito baixa para garantir que os seus componentes sensíveis não sejam danificados,Enquanto um produto industrial pesado pode ser testado com vibrações de amplitude mais alta para simular condições operacionais mais severasO controlo preciso da amplitude permite aos fabricantes testar os seus produtos sob os níveis de vibração exatos especificados pela norma IEC 60068-2-6.- Não.

Construção robusta e confiável- Não.

Dado o carácter repetitivo e exigente dos testes de vibração sinusoidal, a máquina de agitação por vibração é construída com uma construção robusta e fiável.A mesa de agitação e outros componentes mecânicos são feitos de materiais de alta resistência, como alumínio ou aço, para suportar as fortes forças geradas durante os testes de vibraçãoOs componentes elétricos e hidráulicos, incluindo o amplificador de potência, o controlador e as bombas, são concebidos para funcionar continuamente em condições de alto esforço sem degradação.A máquina também está equipada com dispositivos de segurança, tais como proteção contra sobrecarga e botões de parada de emergência, para proteger a amostra de ensaio e os operadores.Esta construção robusta garante que a máquina de agitação por vibração possa realizar milhares de testes durante sua vida útil sem manutenção significativa, reduzindo o tempo de inatividade e aumentando a eficiência do processo de ensaio.- Não.

5Aplicações da máquina de vibração em diferentes indústrias- Não.

Indústria Eletrónica- Não.

Na indústria eletrônica, a máquina de agitação por vibração é amplamente usada para testar uma variedade de produtos, desde smartphones e tablets até servidores de alta qualidade.a máquina shaker de vibração pode ser usada para testar a capacidade do disco rígido de resistir a vibraçõesSubmetendo o portátil a vibrações sinusoidais, os fabricantes podem determinar se as cabeças de leitura e gravação do disco rígido correm o risco de colidirem com a superfície do disco a certas frequências.Isso ajuda a melhorar a durabilidade do laptop e reduzir o risco de perda de dados devido a falhas de disco rígido induzidas por vibração.- Não.

Indústria automóvel- Não.

A indústria automóvel depende de máquinas de agitação por vibração para testar vários componentes.são testados para assegurar a sua fiabilidade sob as vibrações geradas durante o funcionamento do motorA máquina de vibração pode simular os padrões complexos de vibração que estes componentes experimentam à medida que as RPM do motor mudam.como painéis de instrumentos e bancos, são testados para garantir que não produzem estrondo ou vibrações irritantes durante a condução normal.Os fabricantes de automóveis podem melhorar a qualidade geral e a satisfação dos clientes dos seus veículos.- Não.

Indústria aeroespacial- Não.

Na indústria aeroespacial, onde a fiabilidade do produto é crítica, a máquina shaker de vibração é usada para testar uma ampla gama de componentes, incluindo motores de aeronaves, sistemas de aviônica,e elementos estruturaisPor exemplo, a estrutura das asas de uma aeronave é testada para assegurar que ela pode suportar as vibrações dos motores e a turbulência do ar durante o voo.A máquina shaker vibração pode simular as vibrações de varredura senoidal que a asa pode experimentar em diferentes condições de vooA utilização de um sistema de controlo de desempenho, que permite aos engenheiros detetar qualquer fatiga potencial ou falhas estruturais, contribui para garantir a segurança e a fiabilidade das aeronaves, o que é de extrema importância na indústria aeroespacial.- Não.

6Conclusão- Não.

A máquina de agitação por vibração compatível com a norma IEC 60068 - 2 - 6 é uma ferramenta essencial para o desenvolvimento de produtos e controle de qualidade em vários setores.Simulando com precisão cenários reais de vibração sinusal, permite aos fabricantes avaliar a durabilidade e a fiabilidade dos seus produtos.Esta máquina desempenha um papel crucial na garantia de que os produtos atendam aos altos padrões de qualidade exigidos no mercado competitivo de hojeSe a sua indústria requer testes de vibração de varredura sinusal fiáveis para cumprir a norma IEC 60068-2-6,investir numa máquina de vibração de alta qualidade pode melhorar significativamente o desempenho e a fiabilidade dos seus produtosConsidere contactar a nossa equipa de especialistas para explorar como as nossas máquinas de vibração podem ser adaptadas às suas necessidades específicas de teste.
