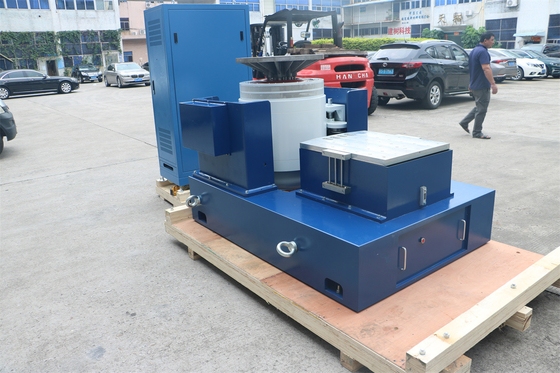

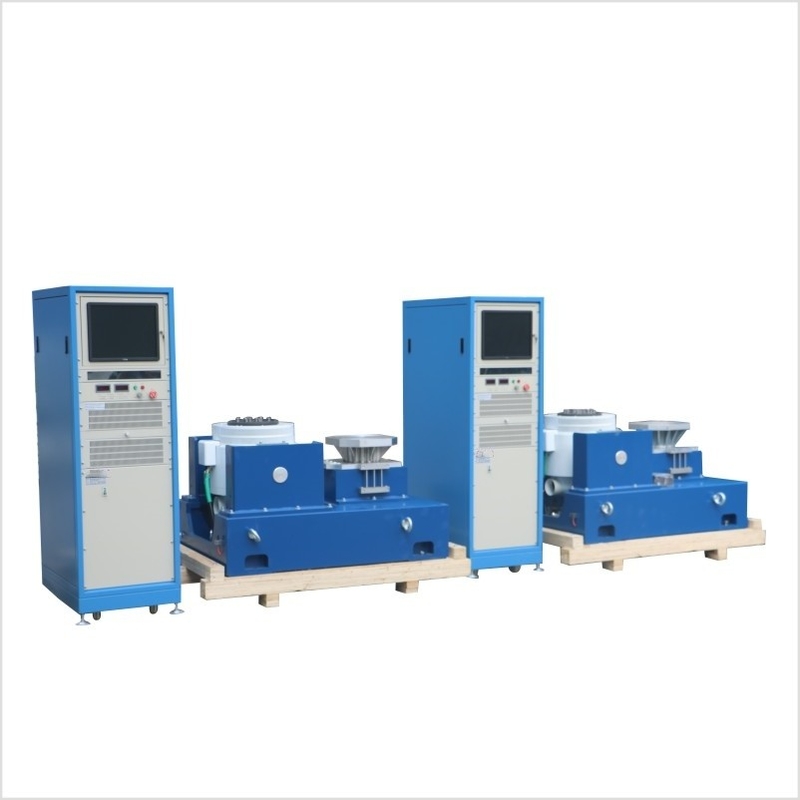

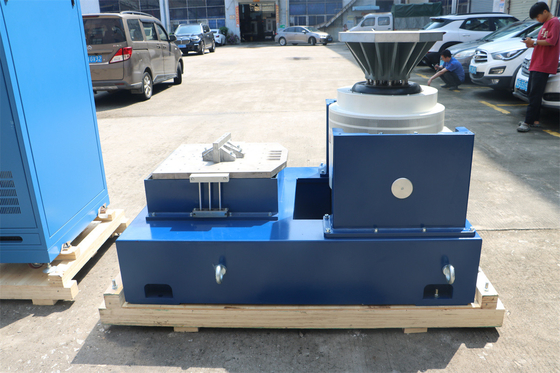

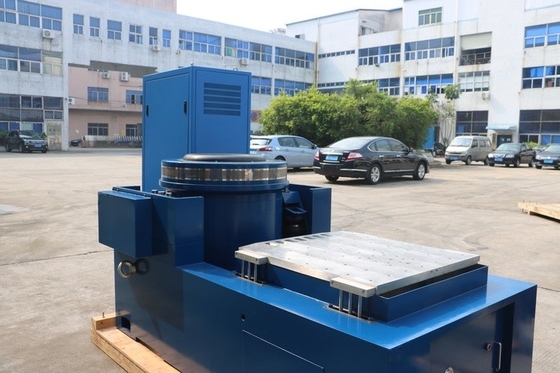

Máquina de teste de vibração personalizada para componente eletrônico de defesa Mil-Std-202g

Nome da marca:	PRECISION
Número do modelo:	VTS-20
MOQ:	1
preço:	$6000
Condições de pagamento:	T/T
Capacidade de abastecimento:	100/mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

Suporte personalizado:

OEM ODM

Força sinusal:

20 kN

força aleatória:

20 kN

Força de choque:

40KN

Faixa de frequência:

1 a 3000 Hz

Deslocamento:

76 mm

Velocidade:

2.0

Tamanho da tabela:

1200x1200 mm

Detalhes da embalagem:

Embalagem padrão para exportação

Habilidade da fonte:

100/mês

Destacar:

Máquina de ensaio de vibração de componentes electrónicos

Máquina de ensaio de vibração personalizada

Máquina de ensaio de vibração Mil-Std-202g

Descrição do produto

Máquina de ensaio de vibração para componentes eletrónicos e eléctricos de defesa

No sector da defesa, a fiabilidade e o desempenho dos componentes eletrónicos e elétricos não são negociáveis.de dispositivos de comunicação e sistemas de radar para unidades de controlo de armasO padrão MIL-STD-202G estabelece diretrizes rigorosas para os testes ambientais destes componentes, sendo o teste de vibração um aspecto crucial.Uma máquina de ensaio de vibração concebida para cumprir esta norma é um recurso indispensável para assegurar a qualidade e a durabilidade de componentes eletrónicos e elétricos de defesa.- Não.

1A importância dos testes de vibração em componentes elétricos e eletrônicos de defesa- Não.

Resistindo a ambientes operacionais adversos- Não.

Os componentes eletrônicos e de defesa são implantados em alguns dos ambientes mais desafiadores da Terra, seja num veículo militar em movimento a atravessar terrenos acidentados,uma aeronave que experimenta vibrações de alta frequência durante o voo, ou um navio naval que suporte as vibrações constantes dos seus motores, estes componentes devem manter a sua funcionalidade.Os testes de vibração visam replicar esses cenários reais de vibração em um ambiente controlado de laboratório.- ao submeter os componentes a uma série de vibrações, os fabricantes podem identificar potenciais pontos fracos no projecto, tais como ligações soltas, placas de circuito frágeis,ou montagem inadequada dos componentesIsto permite melhorar o projecto, garantindo que os componentes possam suportar as vibrações que encontrarão na sua utilização prevista, reduzindo o risco de falhas no campo.- Não.

Garantir a integridade do sistema e o êxito da missão- Não.

A integridade dos sistemas de defesa está directamente relacionada com a fiabilidade das suas partes componentes.Um componente eletrônico ou elétrico defeituoso num sistema de defesa crítico pode levar ao fracasso da missão., que ponham em perigo a vida do pessoal militar.uma falha no componente de comunicação de uma aeronave militar durante uma missão pode interromper a comunicação com o comando de terra e outras aeronavesOs testes de vibração ajudam a garantir que todos os componentes de um sistema de defesa, desde a menor resistência até a placa de circuito mais complexa,permanecer intacto e funcional sob vibraçãoAo aderir ao padrão MIL-STD-202G para testes de vibração, os fabricantes podem fornecer componentes que atendam aos padrões de alta qualidade e segurança exigidos na indústria de defesa.dar aos comandantes militares confiança no desempenho dos seus equipamentos.- Não.

2Compreensão do padrão MIL-STD-202G para testes de vibração- Não.

Requisitos essenciais da norma- Não.

A norma MIL-STD-202G descreve requisitos específicos para os ensaios de vibração de componentes eletrônicos e elétricos de defesa.níveis de amplitude, e duração do ensaio. A gama de frequências abrange tipicamente de alguns Hz a vários milhares de Hz,cobrindo todo o espectro de vibrações que estes componentes podem experimentar em diferentes aplicações de defesaOs níveis de amplitude, medidos em termos de aceleração (g), são cuidadosamente calibrados para simular a intensidade das vibrações em cenários reais.Os componentes utilizados no sistema de aviônica de um helicóptero podem exigir níveis de amplitude diferentes em comparação com os utilizados num sistema de radar terrestreA duração do ensaio é também claramente definida, garantindo que os componentes sejam sujeitos a uma exposição a vibrações suficiente para avaliar com precisão a sua durabilidade a longo prazo.- Não.

Padronização para a Indústria de Defesa- Não.

Esta norma desempenha um papel crucial na normalização do processo de teste de vibração em toda a indústria de defesa.Proporciona um quadro comum para os fabricantes avaliarem o desempenho dos seus componentesAo aderir ao padrão MIL-STD-202G, os fabricantes podem comparar o desempenho de diferentes modelos e projetos de componentes, facilitando a identificação de áreas para melhoria.Também ajuda a assegurar que os componentes de diferentes fabricantes cumpram um nível de qualidade consistente., que é essencial para a integração de componentes em sistemas de defesa complexos.- Não.

3Como funciona a máquina de teste de vibração- Não.

Princípio de funcionamento da máquina de ensaio de vibração- Não.

Uma máquina de teste de vibração para componentes de defesa normalmente opera em um princípio eletrodinâmico ou hidráulico.uma corrente elétrica é aplicada a uma bobina em movimento suspensa num campo magnéticoDe acordo com a regra da mão esquerda de Fleming, isto cria uma força que faz com que a bobina se mova.que então vibra o componente colocado sobre eleA máquina de ensaio de vibração pode gerar uma ampla gama de frequências e amplitudes de vibração ajustando a corrente elétrica e as características do campo magnético.Em sistemas hidráulicosO fluxo e a pressão do fluido hidráulico são controlados para produzir o perfil de vibração desejado.- Não.

Componentes da máquina de ensaio de vibração- Não.

A máquina de ensaio de vibração é constituída por vários componentes-chave, sendo a plataforma de ensaio a superfície em que o componente de defesa é montado.É concebido para ser altamente rígido e plano para assegurar a transferência uniforme de vibrações para a amostra de ensaio.A fonte de energia, seja um amplificador de energia elétrica num sistema eletrodinâmico ou uma bomba hidráulica num sistema hidráulico, fornece a energia necessária para gerar as vibrações.O controlador é o cérebro do sistema., permitindo aos operadores definir os parâmetros de vibração desejados, tais como frequência, amplitude e duração do ensaio.São utilizados sensores como acelerômetros para medir os níveis reais de vibração da plataforma de ensaio.Estes sensores fornecem feedback ao controlador, permitindo ajustes em tempo real para garantir que o perfil de vibração permaneça dentro dos limites especificados do padrão MIL-STD-202G.- Não.

4Características de desempenho da máquina de ensaio de vibração compatível com o MIL-STD-202G- Não.

Controle de vibração de alta precisão- Não.

Para cumprir o padrão MIL - STD - 202G, a máquina de teste de vibração deve oferecer um controle de vibração de alta precisão.com precisão de frequência frequentemente dentro de ±0.1%. A amplitude das vibrações também pode ser controlada com precisão, com uma precisão de amplitude normalmente de ± 1%.Este nível de precisão é crucial para garantir que os resultados dos ensaios sejam fiáveis e repetíveisPor exemplo, ao testar um módulo de comunicação militar de alto desempenho,A máquina de ensaio de vibrações deve ser capaz de reproduzir com precisão as vibrações que encontrará em diferentes plataformas militares., permitindo aos fabricantes avaliar com precisão o seu desempenho.- Não.

Largo intervalo dinâmico- Não.

Outra característica importante é a capacidade de cobrir uma ampla gama dinâmica.Os componentes de defesa podem experimentar vibrações com amplitudes muito baixas em algumas situações e amplitudes extremamente altas em outrasA máquina de ensaio de vibração deve ser capaz de gerar vibrações nesta ampla gama.Deve ser capaz de simular as ligeiras vibrações durante a operação normal de um drone de vigilância, bem como as intensas vibrações durante o lançamento de um míssilUma ampla gama dinâmica garante que todos os cenários de vibração possíveis possam ser efetivamente testados.- Não.

Construção robusta e confiável- Não.

Dada a natureza crítica das aplicações de defesa, a máquina de teste de vibração é construída com uma construção robusta e confiável.A plataforma de ensaio e outros componentes mecânicos são feitos de materiais de alta resistência, como alumínio ou aço, para suportar as forças elevadas geradas durante o ensaio de vibraçãoOs componentes elétricos e hidráulicos, incluindo a fonte de alimentação e o controlador, são concebidos para funcionar continuamente em condições de elevada tensão sem degradação.A máquina está também equipada com dispositivos de segurança avançados para proteger a amostra de ensaio e os operadoresEsta construção robusta garante que a máquina de ensaio de vibração possa realizar milhares de ensaios durante a sua vida útil sem manutenção significativa.Reduzir o tempo de inatividade e aumentar a eficiência do processo de ensaio.- Não.

Força nominal de sinusoide/ aleatória/ choque	2,200 kgf/2.000 kgf/4.400 kgf	Massa da armadura	25 kg
Faixa de frequência	5-3.000 Hz	Tamanho das inserções (padrão)	M10
Max. /Deslocamento contínuo p-p	76 mm/63 mm	Instalação de carga: pontos (norma)	21
Velocidade máxima	2.0 m/s	Eixo de Frequência-Impulso Natural	3 Hz
Max. Sinus/aceleração aleatória	88/60 g	Suporte de carga vertical	400 kg
Diâmetro da armadura	340 mm	Campo desviado @ 152 mm acima da mesa	≤ 1 mT (10 gauss)
Frequência de Resonância Fundamental	2,700 Hz (nom.) ± 5%	Dimensão LxWxH	1, 160 mm x 880 mm x 1,050 mm
Momento de inversão de blindagem admissível	500 Nm	Peso (não encastrado)	1700 kg

5Aplicações da máquina de teste de vibração em componentes eletrônicos e elétricos de defesa- Não.

Ensaios de componentes de aviónica- Não.

Os componentes da aviônica em aeronaves militares são submetidos a uma ampla gama de vibrações durante o voo.sistemas de navegaçãoOs fabricantes podem assegurar a sua fiabilidade, por exemplo, sujeitando estes componentes a vibrações que imitam as condições de voo.um computador de controle de voo precisa funcionar perfeitamente mesmo quando a aeronave está experimentando turbulência ou durante manobras de alto GA máquina de ensaio de vibrações pode simular com precisão estas vibrações, permitindo aos fabricantes identificar e resolver eventuais problemas.- Não.

Avaliação da electrónica de mísseis- Não.

A eletrônica dos mísseis, incluindo sistemas de orientação, mecanismos de fusão de ogivas e ligações de comunicação, é testada usando máquinas de teste de vibração.As vibrações durante o lançamento e voo dos mísseis são extremamente complexas.A máquina deve ser capaz de simular estas condições com precisão, o que ajuda a garantir que a electrónica do míssil possa suportar o ambiente de alto stress e funcionar como pretendido.Por exemplo..., o sistema de orientação de um míssil precisa manter a sua precisão mesmo sob as vibrações intensas durante o lançamento.A máquina de ensaio de vibração pode fornecer os perfis de vibração necessários para testar o desempenho destes componentes críticos.- Não.

Garantia da qualidade da eletrónica de defesa terrestre- Não.

Eletrônicos de defesa baseados no solo, tais como sistemas de radar, torres de comunicação e eletrônicos de veículos militares, também exigem testes de vibração.A máquina de teste de vibração é usada para testar componentes como antenasOs componentes são submetidos a vibrações semelhantes às experimentadas durante o transporte e a operação em terrenos acidentados.Os fabricantes podem identificar e corrigir possíveis falhas de projetoPor exemplo, uma antena de um sistema de radar militar precisa permanecer estável e funcional mesmo quando o veículo se move em terreno irregular.A máquina de teste de vibração pode simular essas vibrações para garantir o desempenho da antena em tais condições.

- Não.

6Conclusão- Não.

A máquina de testes de vibração compatível com o MIL-STD-202G é uma ferramenta essencial na indústria de defesa para garantir a confiabilidade e durabilidade de componentes eletrônicos e elétricos.Simulando com precisão as vibrações que estes componentes encontram em aplicações de defesa do mundo real., permite aos fabricantes avaliar e melhorar os seus produtos. Com o seu controlo de vibração de alta precisão, ampla gama dinâmica e construção robusta,Este equipamento desempenha um papel crucial no desenvolvimento e garantia de qualidade dos sistemas de defesaQuer seja testar componentes de aviões, mísseis, ou eletrônicos de defesa,O uso de uma máquina de teste de vibração é um fator chave para manter os padrões de qualidade exigidos na indústria de defesa.Se o seu projeto relacionado com a defesa requer testes de vibração confiáveis para atender ao padrão MIL-STD-202G,Investir numa máquina de teste de vibração de alta qualidade é uma decisão estratégica que pode melhorar significativamente o desempenho e a fiabilidade dos seus produtos de defesa.
