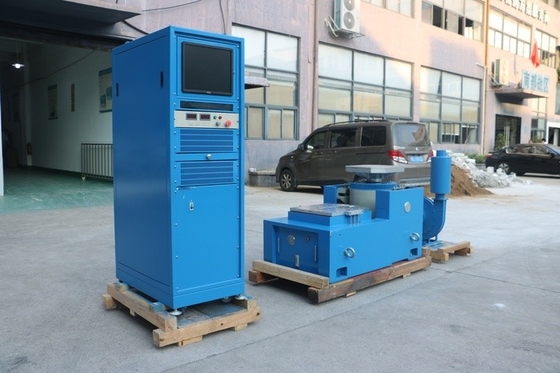

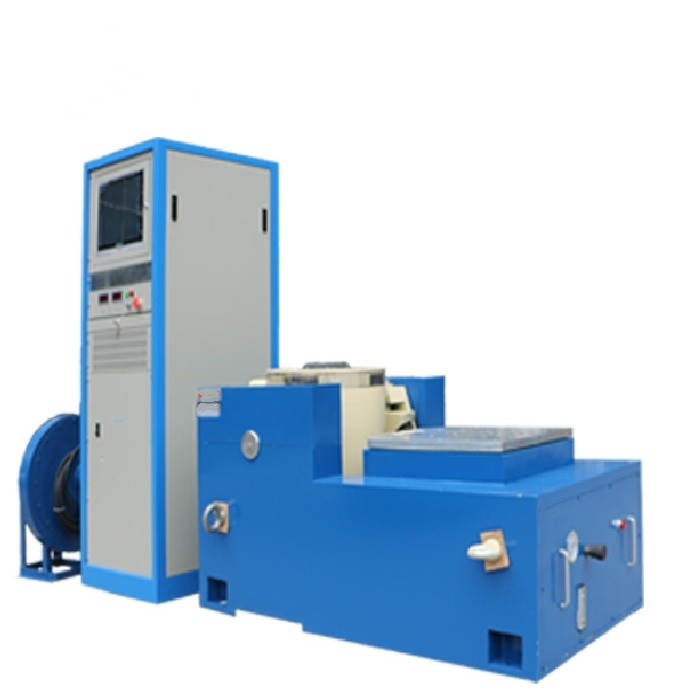

Sistemas de teste eletrodinâmicos da vibração

ECSS-E-10-03A Tabela de vibração aleatória com tabela de deslizamento de alta precisão

Nome da marca:	PRECISION
Número do modelo:	VTS-10
MOQ:	1
preço:	$6000
Condições de pagamento:	T/T
Capacidade de abastecimento:	100/mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

Suporte personalizado:

OEM ODM

Força sinusal:

20 kN

força aleatória:

20 kN

Força de choque:

40KN

Faixa de frequência:

1 a 3000 Hz

Deslocamento:

76 mm

Velocidade:

2.0

Tamanho da tabela:

1200x1200 mm

Detalhes da embalagem:

Embalagem padrão para exportação

Habilidade da fonte:

100/mês

Destacar:

Tabela de vibração aleatória de alta precisão

Tabela de vibração aleatória com tabela deslizante

Tabela de vibrações aleatórias ECSS-E-10-03A

Descrição do produto

Tabela de vibração aleatória com tabela deslizante ECSS - E - 10 - 03A Ensaios de vibração sinusoidal

Na indústria aeroespacial, a garantia da fiabilidade e durabilidade das naves espaciais e dos componentes conexos é de primordial importância.Os testes de vibração desempenham um papel crucial na avaliação do desempenho destes elementos nas duras condições que encontrarão durante o lançamento.O padrão ECSS-E-10-03A, que se concentra em testes ambientais para produtos espaciais, estabelece diretrizes rigorosas para testes de vibração sinusoidal.Uma mesa de vibração aleatória equipada com uma mesa de deslizamento que pode realizar esses testes com precisão tornou-se uma ferramenta indispensável nos processos de desenvolvimento de produtos aeroespaciais e garantia de qualidade.- Não.

1A importância dos testes de vibração sinusoidal na indústria aeroespacial- Não.

Simulação de condições de lançamento e em órbita- Não.

Durante o lançamento de uma espaçonave, ela é submetida a vibrações intensas quando os motores do foguete disparam e o veículo sobe através da atmosfera.com um componente sinusoidal significativoOs testes de vibração sinusoidal visam replicar estas vibrações relacionadas com o lançamento num ambiente de laboratório controlado.elementos estruturais, e sistemas de propulsão, para vibrações sinusoidais, os fabricantes podem identificar potenciais fraquezas no projeto.A vibração do painel solar de um satélite durante o lançamento pode causar estresse mecânico que pode levar à falhaOs testes de vibração sinusoidal podem revelar tais vulnerabilidades, permitindo que melhorias de projeto sejam feitas antes do lançamento da nave espacial.- Não.

Na órbita, as naves espaciais também experimentam vibrações devido a fatores como a rotação de rodas de reação, o funcionamento de máquinas a bordo e a interação com o ambiente espacial.O teste de vibração sinusoidal pode simular estas vibrações em órbita., garantindo que os componentes continuem a funcionar adequadamente durante toda a missão.que podem ter graves consequências para o êxito da missão espacial.- Não.

Cumprimento das normas ECSS - E - 10 - 03A- Não.

A norma ECSS - E - 10 - 03A é um conjunto abrangente de requisitos para os ensaios ambientais na indústria espacial.incluindo a faixa de frequências, níveis de amplitude e duração do ensaio.A adesão a esta norma é essencial para os fabricantes aeroespaciais, uma vez que garante que os seus produtos sejam de alta qualidade e possam suportar as condições extremas do espaçoO padrão ajuda a padronizar o processo de teste em toda a indústria, facilitando a comparação do desempenho de diferentes componentes e projetos de naves espaciais.O cumprimento das normas ECSS - E - 10 - 03A dá às empresas aeroespaciais a confiança de que os seus produtos terão o desempenho esperado no ambiente espacial exigente.- Não.

2Compreender a Tabela de Vibração Aleatória com a Tabela de Deslizamento- Não.

Princípio de funcionamento da tabela de vibrações aleatórias- Não.

Uma tabela de vibrações aleatórias funciona segundo o princípio de gerar vibrações que imitam a natureza complexa e imprevisível das vibrações do mundo real.Ele normalmente usa um sistema eletrodinâmico ou hidráulico para produzir as vibraçõesNum sistema eletrodinâmico, uma corrente elétrica é aplicada a uma bobina em movimento suspensa num campo magnético.Isto cria uma força que faz com que a bobina se movaO movimento da bobina é transferido para a mesa, que vibra a amostra colocada sobre ela.A aleatoriedade da vibração é alcançada gerando um sinal elétrico aleatório que é amplificado e enviado para a bobina em movimentoIsto permite a simulação de uma ampla gama de frequências e amplitudes de vibração, semelhantes às experimentadas pelos componentes aeroespaciais durante o lançamento e na órbita.- Não.

O papel da mesa de deslizamento- Não.

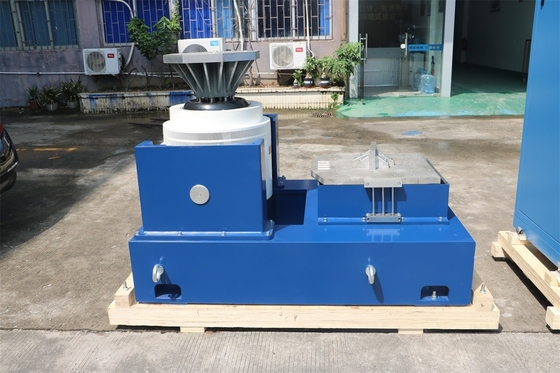

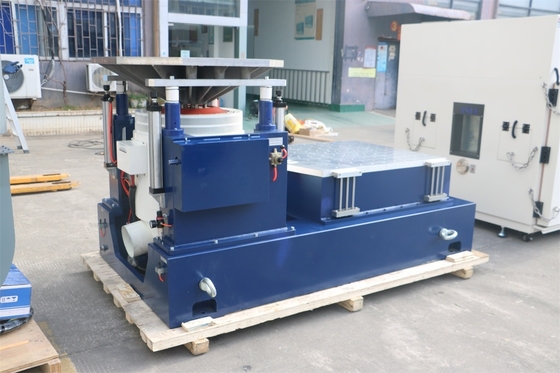

A mesa de deslizamento é uma característica adicional que adiciona versatilidade à mesa de vibração aleatória.Muitos componentes devem ser testados em condições em que possam mover-se ou deslizar em relação à fonte de vibração.Por exemplo, ao testar a conexão entre a carga útil de um satélite e sua estrutura principal, a mesa de deslizamento pode simular o movimento relativo que pode ocorrer durante o lançamento ou manobras em órbita..A mesa de deslizamento é concebida para ter uma superfície de baixo atrito, permitindo que a amostra de ensaio se mova livremente numa ou mais direcções, enquanto está sujeita às vibrações sinusoidais.Isso ajuda a replicar com mais precisão as condições do mundo real e fornece resultados de teste mais abrangentes..- Não.

3. Como o equipamento executa o ensaio de vibração sinusoidal ECSS - E - 10 - 03A- Não.

Controle de frequência e amplitude- Não.

Para satisfazer a norma ECSS - E-10-03A para ensaios de vibração sinusoidal, a tabela de vibração aleatória com tabela de deslizamento deve ter um controlo preciso da frequência e da amplitude.A faixa de frequência especificada na norma geralmente varia de alguns hertz a várias centenas de hertzO equipamento pode ajustar com precisão a frequência das vibrações sinusoidais, com precisão de frequência frequentemente dentro de ± 0,1%.A amplitude das vibraçõesOs níveis de amplitude são cuidadosamente calibrados para corresponder aos requisitos da norma,assegurar que a amostra de ensaio é submetida à intensidade correta de vibraçõesPor exemplo, durante os testes da antena de comunicação de um satélite,A tabela de vibrações pode reproduzir com precisão as vibrações sinusoidais com os níveis de frequência e amplitude específicos que a antena provavelmente encontrará durante o lançamento..- Não.

Duração do ensaio e execução do perfil- Não.

A norma ECSS-E-10-03A define também a duração do ensaio para os ensaios de vibração sinusoidal.A tabela de vibração aleatória com tabela de deslizamento é programada para executar o ensaio durante a duração necessáriaO equipamento pode seguir perfis de vibração complexos especificados na norma.Esses perfis podem incluir várias varreduras de frequência, onde a frequência da vibração sinusoidal muda gradualmente ao longo do tempo, e permanece por períodos em frequências específicas para simular diferentes fases das operações de lançamento ou em órbita.A tabela pode rastrear e executar estes perfis com precisão, proporcionando resultados de ensaio consistentes e fiáveis.- Não.

4Características de desempenho da tabela de vibração aleatória com tabela de deslizamento- Não.

Geração de vibrações de alta precisão- Não.

A capacidade de gerar vibrações sinusoidais de alta precisão é uma característica de desempenho chave deste equipamento.Minimizando qualquer distorção ou harmônicos indesejadosIsto é crucial para simular com precisão as vibrações do mundo real experimentadas pelos componentes aeroespaciais.A geração de vibrações de alta precisão garante que os resultados dos ensaios sejam fiáveis e possam ser utilizados para tomar decisões informadas sobre o projeto e a qualidade dos componentesPor exemplo, ao testar um instrumento óptico sensível num satélite,as vibrações sinusoidais de alta precisão podem replicar com precisão as vibrações que podem afetar o desempenho do instrumento, permitindo ajustes adequados no projecto.- Não.

Versatilidade com a mesa deslizante- Não.

A mesa de deslizamento adiciona um alto grau de versatilidade à mesa de vibração aleatória.Esta flexibilidade permite testar uma vasta gama de componentes aeroespaciais com diversos requisitos de ligação e de movimentoPor exemplo, ao testar o mecanismo de acoplagem de uma nave espacial,A mesa de deslizamento pode simular o movimento relativo entre os componentes de acoplagem durante o processo de acoplagem, submetendo-os a vibrações sinusoidaisA versatilidade da mesa de deslizamento torna o equipamento adequado para uma gama diversificada de aplicações aeroespaciais.- Não.

Construção robusta e confiável- Não.

Dada a natureza crítica dos testes aeroespaciais, a mesa de vibração aleatória com mesa de deslizamento é construída com uma construção robusta e confiável.A mesa e a mesa de deslizamento são feitas de materiais de alta resistência, como alumínio ou aço, para suportar as fortes forças geradas durante os testes de vibraçãoOs componentes eléctricos e mecânicos, incluindo o amplificador de potência, o controlador e o sistema de accionamento, são concebidos para funcionar continuamente em condições de elevada tensão sem degradação.O equipamento está também equipado com dispositivos de segurança avançados para proteger a amostra de ensaio e os operadores.Esta construção robusta garante que o equipamento pode realizar milhares de testes durante a sua vida útil sem manutenção significativa,Reduzir o tempo de inatividade e aumentar a eficiência do processo de ensaio.- Não.

Força nominal de sinusoide/ aleatória/ choque	2,200 kgf/2.000 kgf/4.400 kgf	Massa da armadura	25 kg
Faixa de frequência	5-3.000 Hz	Tamanho das inserções (padrão)	M10
Max. /Deslocamento contínuo p-p	76 mm/63 mm	Instalação de carga: pontos (norma)	21
Velocidade máxima	2.0 m/s	Eixo de Frequência-Impulso Natural	3 Hz
Max. Sinus/aceleração aleatória	88/60 g	Suporte de carga vertical	400 kg
Diâmetro da armadura	340 mm	Campo desviado @ 152 mm acima da mesa	≤ 1 mT (10 gauss)
Frequência de Resonância Fundamental	2,700 Hz (nom.) ± 5%	Dimensão LxWxH	1, 160 mm x 880 mm x 1,050 mm
Momento de inversão de blindagem admissível	500 Nm	Peso (não encastrado)	1700 kg

5Aplicações na indústria aeroespacial- Não.

Ensaios de componentes de satélites- Não.

Os satélites são sistemas complexos com numerosos componentes que necessitam de ser testados minuciosamente.placas eletrónicasPor exemplo, a estrutura estrutural do satélite é testada para garantir que pode suportar as vibrações durante o lançamento sem deformar ou falhar.que controlam várias funções do satélite, são testados para assegurar que continuam a funcionar corretamente sob vibrações sinusoidais.como a fixação de painéis solares no corpo principal, simulando o movimento relativo que pode ocorrer durante o lançamento e na órbita.- Não.

Avaliação dos componentes do veículo de lançamento- Não.

Os veículos de lançamento são submetidos a vibrações extremas durante o lançamento.e sistemas de controloOs suportes do motor devem poder isolar as vibrações do motor do resto da estrutura do veículo.A tabela de vibração pode simular as vibrações sinusoidais experimentadas pelas montagens do motor durante o lançamentoAs condutas de combustível devem ser testadas para garantir que não se rompem ou não vazam sob vibração.A mesa de deslizamento pode ser usada para testar a flexibilidade das linhas de combustível e sua capacidade de suportar o movimento relativo durante o lançamento.- Não.

Garantia da qualidade das sondas espaciais- Não.

As sondas espaciais são enviadas em missões de longa distância para explorar outros planetas e corpos celestes.A tabela de vibração aleatória com tabela de deslizamento é usada para testar os componentes das sondas espaciais para garantir sua confiabilidade durante a longa e árdua viagemComponentes como os sistemas de comunicação da sonda, instrumentos científicos e sistemas de controlo térmico são testados sob vibrações sinusoidais.A mesa de deslizamento pode ser usada para simular o movimento dos componentes da sonda em relação uns aos outros durante o lançamento e as manobras no espaçoIsto ajuda a assegurar que a sonda espacial possa funcionar adequadamente durante toda a sua missão.

- Não.

6Conclusão- Não.

A tabela de vibração aleatória com tabela de deslizamento que executa o teste de vibração sinusoidal ECSS - E - 10 - 03A é uma ferramenta essencial na indústria aeroespacial.Simulando com precisão as condições de lançamento e vibração em órbitaCom a sua geração de vibrações de alta precisão, versatilidade proporcionada pela mesa de deslizamento e construção robusta,Este equipamento desempenha um papel crucial no desenvolvimento e garantia da qualidade das naves espaciaisSe o seu projeto aeroespacial exigir testes de vibração sinusoidal fiáveis para satisfazer a norma ECSS-E-10-03A,investir numa mesa de vibração aleatória de alta qualidade com mesa de deslizamento é uma decisão estratégica que pode melhorar significativamente o desempenho e o sucesso das suas missões espaciais.
