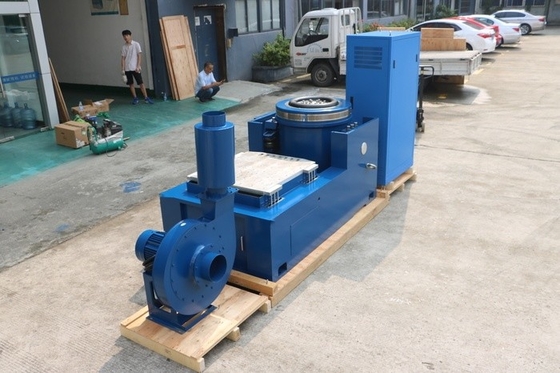

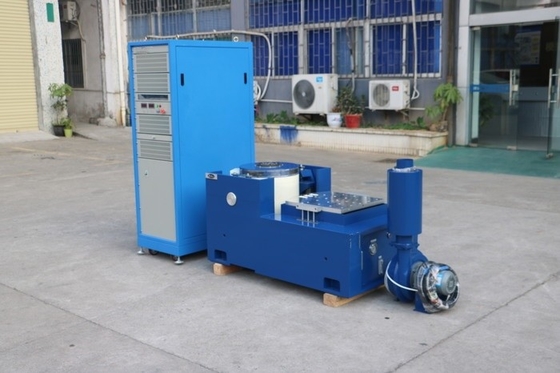

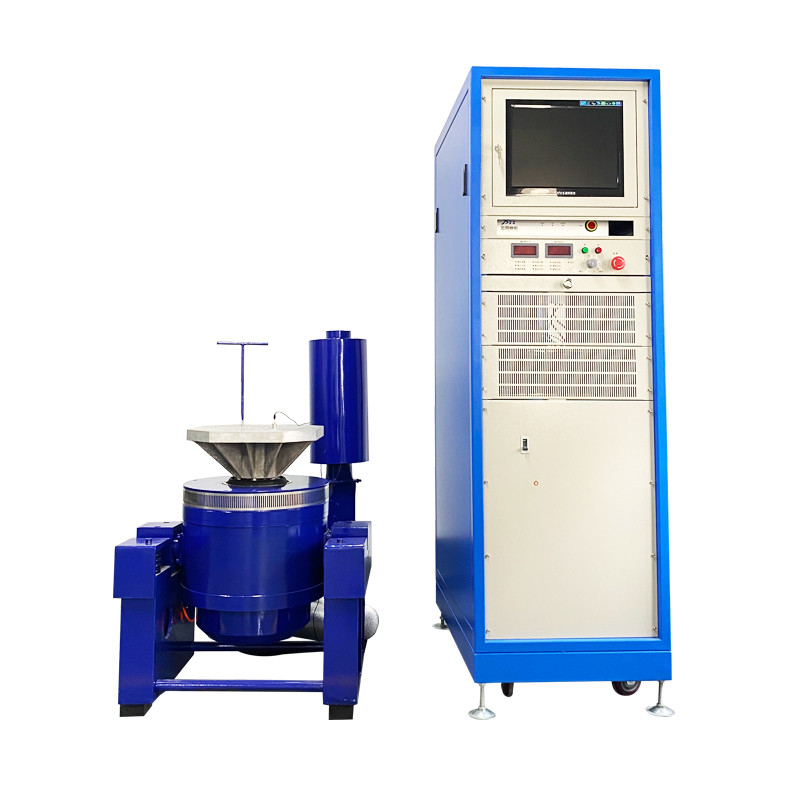

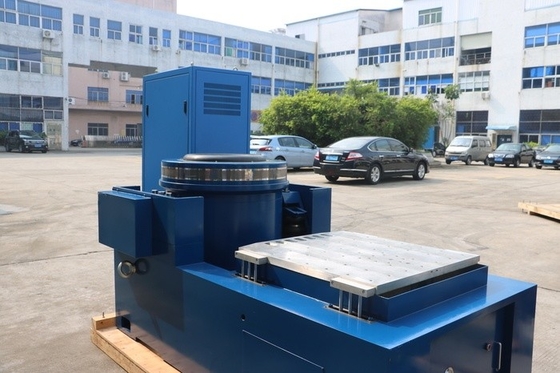

Sistemas de teste eletrodinâmicos da vibração

Equipamento de teste de vibração da indústria de defesa funciona vibração aleatória MIL-STD-883

Nome da marca:	PRECISION
Número do modelo:	VTS-10
MOQ:	1
preço:	$6000
Condições de pagamento:	T/T
Capacidade de abastecimento:	100/mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

Suporte personalizado:

OEM ODM

Força sinusal:

20 kN

força aleatória:

20 kN

Força de choque:

40KN

Faixa de frequência:

1 a 3000 Hz

Deslocamento:

76 mm

Velocidade:

2.0

Tamanho da tabela:

1200x1200 mm

Detalhes da embalagem:

Embalagem padrão para exportação

Habilidade da fonte:

100/mês

Destacar:

Equipamento de ensaio de vibração da indústria de defesa

Equipamento de testes aleatório da vibração

Equipamento de ensaio de vibração MIL-STD-883

Descrição do produto

Equipamento de testes de vibração da indústria de defesa funciona vibração aleatória atende MIL - STD - 883

Na indústria de defesa, onde a fiabilidade e o desempenho dos equipamentos não são negociáveis, os testes de vibração desempenham um papel fundamental.É crucial para avaliar a resiliência dos produtos relacionados com a defesa sob as condições de vibração complexas e imprevisíveis que podem ser encontradas durante a implantaçãoO padrão MIL-STD-883, uma pedra angular nos testes de electrónica de defesa, estabelece a referência para garantir a qualidade e a durabilidade destes produtos.Os equipamentos de ensaio de vibração concebidos para satisfazer esta norma tornaram-se um activo essencial nos processos de desenvolvimento de produtos e de garantia da qualidade da indústria de defesa.- Não.

1A importância do teste de vibração aleatória na indústria de defesa- Não.

Imitar as condições operacionais do mundo real

Os equipamentos de defesa são frequentemente usados em ambientes difíceis, desde as vibrações de um veículo militar em movimento em terrenos irregulares até as vibrações de alta frequência dentro do compartimento de motores de um avião.Os testes aleatórios de vibração visam replicar estas condições do mundo real num ambiente controlado de laboratório.. Submetendo componentes e sistemas a uma ampla gama de frequências e amplitudes de vibração, semelhantes às experimentadas durante a utilização real,Os fabricantes podem identificar possíveis falhas no projetoPor exemplo, num sistema de orientação de mísseis, os testes aleatórios de vibração podem revelar se os componentes eletrónicos sensíveis são vulneráveis às vibrações durante o lançamento e voo.Isso permite que melhorias de projeto sejam feitas antes do equipamento ser colocado em campo, reduzindo o risco de falha em situações críticas.

Garantir a fiabilidade e segurança do sistema

A fiabilidade e a segurança dos equipamentos de defesa são de extrema importância.Os testes aleatórios de vibração ajudam a garantir que todos os componentes e sistemas do equipamento de defesa possam suportar as vibrações que encontrarão durante sua vida útilPor exemplo, num satélite militar, as placas e os conectores eletrónicos devem ser testados para garantir que não se soltem ou falham devido a vibrações durante o lançamento e durante a órbita.O cumprimento da norma MIL - STD - 883 através de testes aleatórios de vibração proporciona um alto nível de confiança na fiabilidade e segurança do equipamento, dando ao pessoal militar a segurança de que necessita no terreno.

2Compreensão da MIL-STD-883 e dos seus requisitos para os testes de vibração aleatória- Não.

Uma visão geral do MIL - STD - 883

MIL - STD - 883 é um padrão desenvolvido pelo Departamento de Defesa dos Estados Unidos para testar microcircuitos e outros componentes eletrônicos usados em aplicações militares e aeroespaciais.Inclui uma ampla gama de métodos de ensaioA norma é atualizada regularmente para acompanhar os avanços tecnológicos e as necessidades em evolução da indústria de defesa.É um guia para os fabricantes garantirem que os seus produtos cumprem os rigorosos requisitos do sector da defesa.- Não.

Requisitos essenciais para os ensaios aleatórios de vibração

A norma MIL-STD-883 especifica requisitos pormenorizados para os ensaios aleatórios de vibração.e duração do ensaioA faixa de frequências abrange tipicamente de alguns hertz a vários milhares de hertz, cobrindo todo o espectro de vibrações que os equipamentos de defesa podem experimentar.Os níveis de PSD são cuidadosamente calibrados para simular a intensidade das vibrações em diferentes cenários do mundo real.Por exemplo, os níveis de PSD para um componente utilizado no sistema de aviônica de um helicóptero serão diferentes dos de um componente num sistema de radar terrestre.assegurar que os componentes são sujeitos a exposição a vibrações suficientes para avaliar com precisão a sua durabilidade a longo prazo- Não.

3Como funciona o equipamento de teste de vibração da indústria de defesa- Não.

Princípio de trabalho da geração aleatória de vibrações

O equipamento de teste de vibração da indústria de defesa usa tecnologias avançadas para gerar vibrações aleatórias.que funciona pelo princípio da indução eletromagnéticaUm amplificador de potência fornece uma corrente elétrica a uma bobina em movimento suspensa num campo magnético.e este movimento é transferido para a mesa shakerO controlador do equipamento gera um sinal elétrico aleatório que é amplificado e enviado para o agitador.A aleatoriedade do sinal é cuidadosamente concebida para corresponder aos perfis de vibração especificados na norma MIL - STD - 883- Não.

Componentes do equipamento de ensaio de vibração

Uma configuração típica de teste de vibração para a indústria de defesa consiste em vários componentes-chave.É projetado para ser altamente rígido e plano para garantir a transferência uniforme de vibraçãoO amplificador de potência fornece a potência necessária para conduzir o agitado, amplificando o sinal de baixo nível do controlador.permitindo aos operadores definir os parâmetros de vibração desejados, tais como a faixa de frequênciaAlém disso, sensores como acelerômetros são usados para medir os níveis reais de vibração da mesa de agitação.permitindo ajustes em tempo real para garantir que o perfil de vibração permanece dentro dos limites especificados- Não.

4Características de desempenho do equipamento de ensaio de vibração MIL-STD-883- Não.

Controle de vibração de alta precisão

Os equipamentos de ensaio de vibração para a indústria de defesa devem oferecer um controlo de alta precisão para reproduzir com precisão os perfis de vibração aleatórios complexos do padrão MIL - STD - 883.Precisão de frequência dentro de ±0Este nível de precisão é crucial para garantir que os resultados dos ensaios sejam fiáveis e repetíveis.quando testando um módulo de comunicação militar de alto desempenho, o equipamento deve ser capaz de simular com precisão as vibrações que encontrará em diferentes plataformas militares, tais como navios, aeronaves ou veículos terrestres.

Largo alcance dinâmico.

A capacidade de cobrir um amplo intervalo dinâmico é outra característica importante..O equipamento de ensaio de vibrações deve ser capaz de gerar vibrações nesta ampla gama.Deve ser capaz de simular as vibrações suaves durante a operação normal de um drone de vigilância, bem como as vibrações intensas durante o lançamento de um míssil balístico.Uma ampla gama dinâmica garante que todos os cenários de vibração possíveis possam ser efetivamente testados.

Construção robusta e confiável

Dada a natureza crítica das aplicações de defesa, o equipamento de teste de vibração é construído com uma construção robusta e confiável.A mesa de agitação e outros componentes mecânicos são feitos de materiais de alta resistência, como alumínio ou aço, para suportar as fortes forças geradas durante os testes de vibraçãoOs componentes elétricos, incluindo o amplificador de potência e o controlador, são concebidos para funcionar continuamente em condições de tensão elevada sem degradação.Isto garante que o equipamento pode realizar milhares de testes durante a sua vida útil sem manutenção significativa, reduzindo o tempo de inatividade e aumentando a eficiência do processo de ensaio.

5Tipos de equipamento de ensaio de vibração utilizado na indústria de defesa- Não.

Os agitadores eletrodinâmicos.

Os agitadores eletrodinâmicos são amplamente utilizados na indústria de defesa para testes de vibração aleatórios.São adequados para testar componentes de pequeno a médio porte, tais como módulos eletrónicos.A sua capacidade de gerar perfis de vibração complexos com precisão torna-os uma escolha preferida para cumprir o padrão MIL-STD-883.

Força nominal de sinusoide/ aleatória/ choque	2,200 kgf/2.000 kgf/4.400 kgf	Massa da armadura	25 kg
Faixa de frequência	5-3.000 Hz	Tamanho das inserções (padrão)	M10
Max. /Deslocamento contínuo p-p	76 mm/63 mm	Instalação de carga: pontos (norma)	21
Velocidade máxima	2.0 m/s	Eixo de Frequência-Impulso Natural	3 Hz
Max. Sinus/aceleração aleatória	88/60 g	Suporte de carga vertical	400 kg
Diâmetro da armadura	340 mm	Campo desviado @ 152 mm acima da mesa	≤ 1 mT (10 gauss)
Frequência de Resonância Fundamental	2,700 Hz (nom.) ± 5%	Dimensão LxWxH	1, 160 mm x 880 mm x 1,050 mm
Momento de inversão de blindagem admissível	500 Nm	Peso (não encastrado)	1700 kg

- Não.

6Aplicações dos equipamentos de ensaio de vibração na indústria de defesa- Não.

Teste de sistemas de aviónica

Os sistemas de aviônica em aeronaves militares são submetidos a uma ampla gama de vibrações durante o voo.sistemas de navegaçãoOs fabricantes podem assegurar a sua fiabilidade, por exemplo, sujeitando estes componentes a vibrações aleatórias que imitam as condições de voo.um computador de controle de voo precisa funcionar perfeitamente mesmo quando a aeronave está experimentando turbulência ou durante manobras de alto G- Não.

Avaliação dos componentes dos mísseis

Os componentes dos mísseis, incluindo os sistemas de orientação, ogivas e sistemas de propulsão, são testados usando equipamentos de teste de vibração.e o equipamento deve ser capaz de simular estas condições com precisãoIsto ajuda a garantir que os componentes do míssil possam suportar o ambiente de alto stress e funcionar como pretendido.O sistema de orientação de um míssil precisa manter sua precisão mesmo sob as intensas vibrações durante o lançamento- Não.

Garantia da qualidade dos equipamentos de defesa terrestre

Os equipamentos de defesa terrestres, tais como sistemas de radar, torres de comunicação e veículos militares, também requerem testes de vibração.Armários eletrónicosSubmetendo estes componentes a vibrações aleatórias semelhantes às experimentadas durante o transporte e a operação em terrenos acidentados,Os fabricantes podem identificar e corrigir possíveis falhas de projetoPor exemplo, uma antena de um sistema de radar militar precisa permanecer estável e funcional mesmo quando o veículo se move em terreno irregular.

7Conclusão- Não.

Os equipamentos de teste de vibração que executam vibrações aleatórias e cumprem o padrão MIL - STD - 883 são uma ferramenta essencial na indústria de defesa.Permite avaliar a fiabilidade e a durabilidade dos equipamentos de defesa em condições de vibração realistasCom o seu controlo de alta precisão, amplo alcance dinâmico e construção robusta,Este equipamento desempenha um papel crucial no desenvolvimento e garantia da qualidade dos produtos de defesaQuer se trate de testes de sistemas de aviónica, componentes de mísseis ou equipamento de defesa terrestre,O uso de equipamentos de teste de vibração é um fator fundamental para manter os padrões de qualidade exigidos na indústria de defesa.Se o seu projeto relacionado com a defesa requer testes de vibração confiáveis para atender ao padrão MIL-STD-883,investir em equipamentos de teste de vibração de alta qualidade é uma decisão estratégica que pode melhorar significativamente o desempenho e a confiabilidade dos seus produtos.
