Sistemas de teste eletrodinâmicos da vibração

Equipamento de ensaio de vibração de embalagem

Nome da marca:	PRECISION
Número do modelo:	VTS-10
MOQ:	1
preço:	$6000
Condições de pagamento:	T/T
Capacidade de abastecimento:	100/mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

Suporte personalizado:

OEM ODM

Força sinusal:

20 kN

força aleatória:

20 kN

Força de choque:

40KN

Faixa de frequência:

1 a 3000 Hz

Deslocamento:

76 mm

Velocidade:

2.0

Tamanho da tabela:

1200x1200 mm

Detalhes da embalagem:

Embalagem padrão para exportação

Habilidade da fonte:

100/mês

Destacar:

Equipamento de ensaio de vibração de embalagens

Equipamento de ensaio de vibração para idiotas

Equipamento de testes aleatório da vibração

Descrição do produto

Equipamento de testes de vibração de embalagem

No domínio do desenvolvimento de produtos e da garantia da qualidade, é de extrema importância garantir a fiabilidade e a durabilidade dos produtos em várias condições ambientais.O MIL - STD - 810H - Método 514.8 - O ensaio de vibração é uma norma amplamente reconhecida que desempenha um papel crucial na avaliação do desempenho dos produtos quando sujeitos a vibração.com um diâmetro superior a 50 mm,, tornaram-se uma ferramenta indispensável para indústrias que vão desde a aeroespacial e a defesa até a electrónica de consumo.- Não.

1Compreensão do MIL - STD - 810H - Método 514.8 - Teste de vibração- Não.

A importância do teste de vibração- Não.

A vibração é um estresse ambiental comum que os produtos encontram durante o transporte, armazenamento e operação.um veículo em uma estrada irregular, ou um dispositivo electrónico num ambiente industrial vibratório, estas vibrações podem causar falhas mecânicas, ligações soltas e danos a componentes sensíveis.8 - Os testes de vibração são concebidos para simular estes cenários de vibração do mundo real num ambiente controlado de laboratório. Submetendo os produtos a uma gama de frequências, amplitudes e durações de vibração,Os fabricantes podem identificar possíveis deficiências nos seus projetos e tomar medidas corretivas antes de os produtos chegarem ao mercadoIsto ajuda a reduzir as falhas dos produtos no terreno, a melhorar a satisfação dos clientes e, em última análise, a poupar custos associados aos recolhimentos e reparações de produtos.- Não.

Requisitos essenciais da norma- Não.

A norma MIL - STD - 810H - Método 514.8 - Ensaios de vibração descreve requisitos específicos para a realização de ensaios de vibração.e vibrações de choquePor exemplo, os ensaios de vibração sinusoidal são frequentemente utilizados para avaliar a resposta dos produtos a vibrações periódicas,como as causadas por máquinas giratóriasO ensaio aleatório de vibrações, por outro lado, é mais representativo das vibrações complexas experimentadas durante o transporte.que se baseiam em fatores como a utilização prevista do produto, o ambiente operacional previsto e o tipo de transporte.A norma exige a montagem adequada da amostra de ensaio na mesa do agitado e a utilização de sensores adequados para medir com precisão os níveis de vibração..- Não.

2Como funcionam os agitadores eletrodinâmicos- Não.

Princípio básico de funcionamento- Não.

Os agitadores eletrodinâmicos operam sob o princípio da indução eletromagnética. Eles consistem em uma bobina em movimento que é suspensa em um campo magnético gerado por um ímã permanente ou um eletromagnético.Quando uma corrente elétrica é aplicada à bobina em movimento, uma força é gerada de acordo com a regra da mão esquerda de Fleming, que faz com que a bobina se mova dentro do campo magnético.que, por sua vez, vibra a amostra de ensaio montada nelaA amplitude e a frequência da vibração podem ser controladas com precisão ajustando a magnitude e a frequência da corrente elétrica aplicada à bobina em movimento.- Não.

Componentes de um agitador eletrodinâmico- Não.

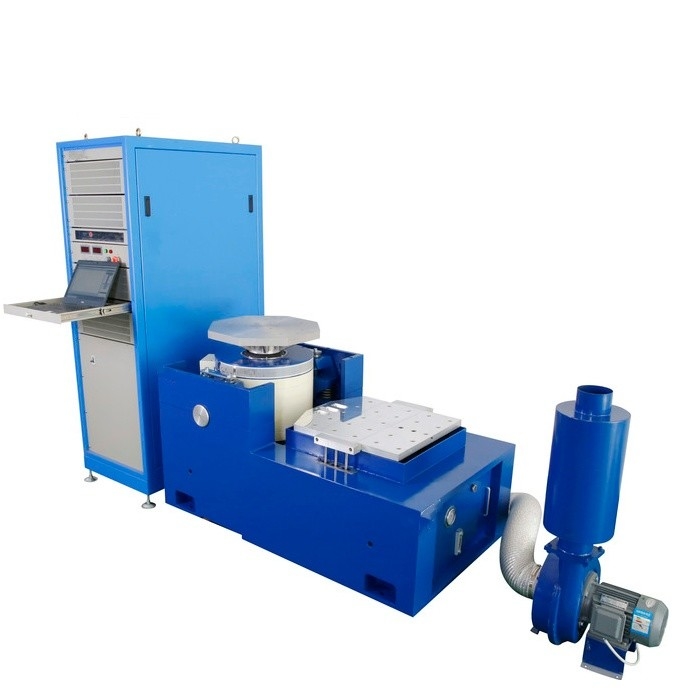

Um shaker eletrodinâmico normalmente consiste em vários componentes-chave.Ele recebe um sinal de baixo nível de um controlador e amplifica-lo para o nível de potência necessário para impulsionar o agitadoO controlador é o cérebro do sistema, permitindo que os operadores definam os parâmetros de vibração desejados, tais como frequência, amplitude e forma de onda.A mesa de agitação é a plataforma na qual a amostra de ensaio é montada.É projetado para proporcionar uma superfície plana e rígida para assegurar a transferência uniforme de vibração para a amostra.existem sensores como acelerômetros que são usados para medir os níveis reais de vibração da mesa agitada e fornecer feedback para o controlador para controle preciso.- Não.

3Características de desempenho dos agitadores eletrodinâmicos para MIL - STD - 810H - Método de ensaio 514.8- Não.

Controle de vibração de alta precisão- Não.

Uma das principais características dos agitadores eletrodinâmicos utilizados para o teste MIL - STD - 810H - Método 514.8 é a sua capacidade de fornecer um controlo de vibração de alta precisão.Podem reproduzir com precisão os perfis de vibração complexos especificados na norma, com uma precisão de frequência tipicamente dentro de ± 0,1% e precisão de amplitude dentro de ± 1%.quando se testa um dispositivo de comunicação de classe militar, o agitador deve ser capaz de simular os níveis de vibração exatos durante as operações a bordo, a fim de avaliar com exatidão o desempenho do dispositivo.- Não.

Ampla faixa de frequência e amplitude- Não.

Os agitadores eletrodinâmicos são projetados para cobrir uma ampla faixa de frequência, tipicamente de alguns hertz a vários milhares de hertz.Esta ampla gama permite testar produtos expostos a diferentes tipos de vibrações em cenários reais.Para as vibrações de baixa frequência, como as causadas pelos sistemas de suspensão do veículo, o agitador pode simular com precisão as vibrações de movimento lento.tais como as geradas por máquinas de alta velocidade ou motores de aeronavesEm termos de amplitude, os agitadores eletrodinâmicos podem fornecer uma ampla gama de níveis de aceleração, de alguns g a mais de 100 g.Dependendo do modelo específico e da aplicaçãoEsta flexibilidade no intervalo de frequência e amplitude torna-os adequados para testar uma gama diversificada de produtos, desde pequenos componentes eletrónicos de consumo até grandes componentes aeroespaciais.- Não.

Construção robusta para durabilidade- Não.

Dada a natureza exigente dos testes MIL - STD - 810H - Método 514.8, os agitadores eletrodinâmicos são construídos com uma construção robusta para garantir durabilidade a longo prazo.A mesa de agitação e outros componentes mecânicos são feitos de materiais de alta resistência, como alumínio ou aço, para suportar as fortes forças geradas durante os testes de vibraçãoA bobina móvel e o sistema magnético são concebidos para funcionar continuamente em condições de tensão elevada sem degradação.O amplificador de potência e o controlador são projetados para serem confiáveis e estáveis.Esta durabilidade garante que o agitador eletrodinâmico pode realizar milhares de testes de vibração sem manutenção significativa,Reduzir o tempo de inatividade e aumentar a eficiência do processo de ensaio.- Não.

Especificações comuns

Força nominal de sinusoide/ aleatória/ choque	2,200 kgf/2.000 kgf/4.400 kgf	Massa da armadura	25 kg
Faixa de frequência	5-3.000 Hz	Tamanho das inserções (padrão)	M10
Max. /Deslocamento contínuo p-p	76 mm/63 mm	Instalação de carga: pontos (norma)	21
Velocidade máxima	2.0 m/s	Eixo de Frequência-Impulso Natural	3 Hz
Max. Sinus/aceleração aleatória	88/60 g	Suporte de carga vertical	400 kg
Diâmetro da armadura	340 mm	Campo desviado @ 152 mm acima da mesa	≤ 1 mT (10 gauss)
Frequência de Resonância Fundamental	2,700 Hz (nom.) ± 5%	Dimensão LxWxH	1, 160 mm x 880 mm x 1,050 mm
Momento de inversão de blindagem admissível	500 Nm	Peso (não encastrado)	1700 kg

4Aplicações dos agitadores eletrodinâmicos no MIL - STD - 810H - Método 514.8 de ensaio- Não.

Indústria aeroespacial e de defesa- Não.

Na indústria aeroespacial e de defesa, o teste MIL - STD - 810H - Método 514.8 é essencial para garantir a confiabilidade de aeronaves, mísseis e outros equipamentos militares.Os agitadores eletrodinâmicos são usados para testar componentes como sistemas de aviônicaPor exemplo, quando se desenvolve uma nova aeronave,Os componentes eletrónicos instalados na cabine de pilotagem devem ser testados para verificar a sua capacidade de resistir às vibrações durante a decolagem.O agitador eletrodinâmico pode simular estas vibrações com precisão,permitindo aos engenheiros identificar quaisquer problemas potenciais com os componentes e fazer as melhorias de projeto necessáriasNo caso dos mísseis,Os sistemas de orientação e os componentes das ogivas são submetidos a ensaios de vibração para garantir o seu bom funcionamento em ambientes de vibração elevada durante o lançamento e o voo..- Não.

Indústria automóvel- Não.

A indústria automóvel também beneficia grandemente dos ensaios MIL - STD - 810H - Método 514.8 utilizando agitadores eletrodinâmicos.e as unidades de controlo eletrónicas são testadas para assegurar a sua fiabilidade sob as vibrações experimentadas durante a condução normal e em condições extremasPor exemplo, os suportes do motor devem ser testados para assegurar que podem isolar eficazmente as vibrações do motor do corpo do veículo.O agitador eletrodinâmico pode simular as vibrações geradas pelo motor a diferentes velocidades e cargasAlém disso, os componentes eletrónicos dos automóveis modernos, tais como os sistemas de infotainment e os sistemas avançados de assistência ao condutor, permitem aos fabricantes optimizar a concepção das montagens do motor.são testados para a sua capacidade de resistir a vibrações, a fim de evitar avarias que possam afectar a segurança e o desempenho do veículo;.- Não.

Indústria de electrónica de consumo- Não.

Na indústria de electrónica de consumo, onde os produtos são frequentemente sujeitos a vibrações durante o transporte e a utilização diária, o teste MIL - STD - 810H - Método 514.8 está a tornar-se cada vez mais importante.Os agitadores eletrodinâmicos são usados para testar smartphonesPor exemplo, um fabricante de smartphones pode usar um agitado electrodinâmico para testar a durabilidade dos componentes internos do dispositivo, como a bateria.,O módulo da câmara e a placa-mãe estão sob vibração.Isto ajuda a garantir que o produto pode suportar o manuseio áspero durante o transporte e as vibrações normais experimentadas no bolso ou saco de um utilizadorAtravés da realização destes testes, os fabricantes podem melhorar a qualidade e a fiabilidade dos seus produtos eletrónicos de consumo, reduzindo o número de devoluções devido a problemas relacionados com vibrações.- Não.

5Conclusão- Não.

Os agitadores eletrodinâmicos que executam MIL - STD - 810H - Método 514.8 - Teste de vibração são ferramentas essenciais para garantir a confiabilidade e a durabilidade dos produtos em várias indústrias.Simulando com precisão cenários reais de vibração., estes agitadores ajudam os fabricantes a identificar e resolver possíveis falhas de projeto antes de os produtos serem lançados no mercado.Ampla gama de frequências e amplitudes, construção robusta e especificações diversas, os agitadores eletrodinâmicos desempenham um papel crucial na melhoria da qualidade do produto, reduzindo os custos associados às falhas do produto,e, em última análise, aumentar a satisfação do cliente.- Não.

Se a sua indústria requer rigorosos testes de vibração para atender ao padrão MIL - STD - 810H, estamos aqui para ajudar.A nossa equipa de especialistas pode fornecer-lhe agitadores eletrodinâmicos de alta qualidade adaptados às suas necessidades específicas.Contacte-nos hoje para discutir como podemos ajudar a garantir o sucesso dos seus esforços de desenvolvimento de produtos e garantia de qualidade.
