Sistemas de teste eletrodinâmicos da vibração

Sistemas de ensaio de vibração electrodinâmica de múltiplos eixos para ensaios de vibração aeroespacial

Nome da marca:	PRECISION
Número do modelo:	VTS-10
MOQ:	1
preço:	$6000
Condições de pagamento:	T/T
Capacidade de abastecimento:	100/mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

Suporte personalizado:

OEM ODM

Força sinusal:

70KN

força aleatória:

70KN

Força de choque:

140KN

Faixa de frequência:

1 a 3000 Hz

Deslocamento:

76 mm

Velocidade:

2.0

Tamanho da tabela:

1200x1200 mm

Detalhes da embalagem:

Embalagem padrão para exportação

Habilidade da fonte:

100/mês

Destacar:

Mecânica de vibração electrodinâmica para a indústria aeroespacial

Sistemas de ensaio de vibração eletrodinâmica de múltiplos eixos

Sistemas de ensaio de vibrações aeroespaciais

Descrição do produto

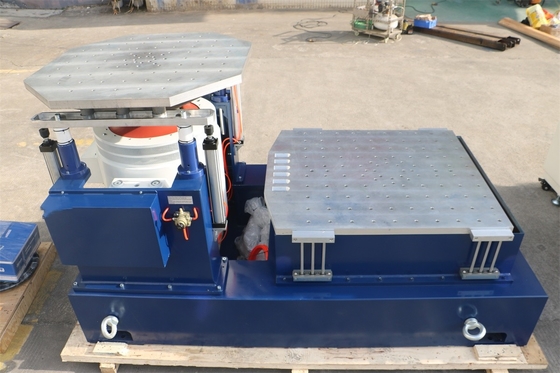

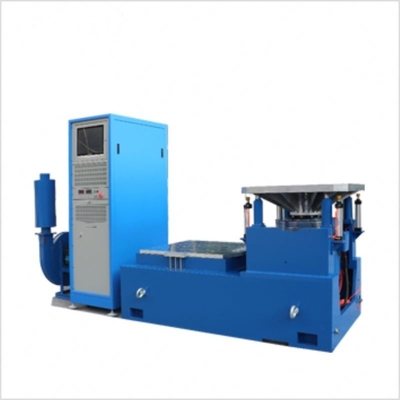

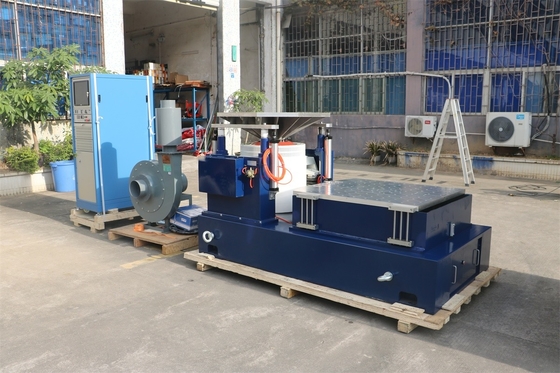

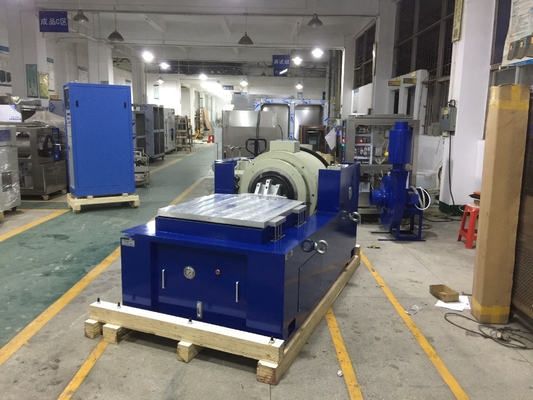

Mecânico de vibração eletrodinâmica de múltiplos eixos para ensaios de vibração aeroespacial

Na indústria aeroespacial de alto risco, onde a confiabilidade dos componentes é crucial para o sucesso das missões e a segurança dos passageiros e da tripulação,O teste de vibração desempenha um papel indispensávelO nosso vibrador de vibração multi-eixo eletrodinâmico foi meticulosamente concebido para atender às exigências mais rigorosas dos testes de vibração aeroespacial.fornecer aos fabricantes e investigadores aeroespaciais uma ferramenta poderosa e precisa para garantir a integridade dos seus produtos.

1A importância dos testes de vibração na indústria aeroespacial

Os componentes aeroespaciais estão expostos a um ambiente de vibração complexo e severo.Turbulência do arEstas vibrações podem causar fadiga, afrouxamento de peças e avarias elétricas se os componentes não forem devidamente concebidos e testados.Os testes de vibração são essenciais para identificar possíveis fraquezas nos componentes aeroespaciais, validando melhorias de projeto e garantindo que todas as partes possam suportar as condições extremas de viagens espaciais ou voos a grande altitude.As empresas aeroespaciais podem minimizar o risco de falhas no voo, perturbações de missões dispendiosas e riscos de segurança.

2. Características principais do nosso Multi-Axis Electrodynamic Vibration Shaker

Geração de vibrações de alta frequência

O agitador está equipado com tecnologia avançada que lhe permite gerar vibrações de alta frequência com grande precisão.Esta ampla gama de frequências é crucial para aplicações aeroespaciais, uma vez que diferentes componentes podem ser sensíveis a diferentes faixas de frequência.Os sistemas de aviónica podem exigir ensaios a altas frequências para assegurar a sua imunidade às interferências electromagnéticas causadas por vibrações., enquanto os componentes estruturais podem precisar de ser testados a frequências mais baixas para avaliar a sua resistência à fadiga.A capacidade do agitador para cobrir uma faixa de frequência tão ampla torna-o adequado para testar uma gama diversificada de componentes aeroespaciais.

Controle preciso das vibrações

A amplitude das vibrações pode ser controlada com precisão, com uma aceleração máxima de até 100 g e um deslocamento máximo de ±50 mm.Este elevado nível de precisão garante que os componentes sejam testados em condições que correspondem muito bem ao seu ambiente de funcionamento realO shaker também oferece um excelente controlo sobre as formas de onda de vibração, permitindo a simulação de sinusoides,e padrões de vibração transitória, conforme exigido pelas diferentes normas de ensaio aeroespacialSeja uma vibração suave e contínua durante um voo normal ou um choque súbito - como vibração durante uma aterragem de emergência, o shaker pode gerar o perfil de vibração apropriado.

Perfis de teste personalizáveis

Compreendemos que diferentes componentes aeroespaciais têm requisitos de teste únicos.Os engenheiros podem definir a frequência específica, amplitude e duração das vibrações para cada eixo, de acordo com as necessidades do componente a ensaiar.A antena de comunicação de um satélite pode exigir um perfil de vibração específico no eixo X para testar sua estabilidade mecânica, enquanto os seus painéis solares podem precisar de um perfil diferente no eixo Y para avaliar a sua flexibilidade sob vibração.fornecer uma solução de ensaio personalizada para uma ampla variedade de componentes aeroespaciais.

Construção robusta e confiável

A plataforma de ensaio do agitador de vibração é concebida para segurar de forma segura os componentes aeroespaciais durante o ensaio.superfície estável com vários pontos de fixação para acomodar componentes de várias formas e tamanhosA plataforma é feita de materiais resistentes à vibração, que minimizam interferências externas e proporcionam um ambiente limpo para resultados precisos.A construção geral do agitado é robusta, assegurando a sua capacidade de resistir às forças elevadas geradas durante os ensaios e de operar continuamente em condições exigentes.onde o desempenho a longo prazo e consistente é crucial.

Sistema de controlo fácil de usar

Apesar de suas capacidades avançadas, o agitado de vibração eletrodinâmico multi-eixo apresenta um sistema de controle fácil de usar.Os operadores podem facilmente inserir parâmetros de ensaioO software fornece exibições visuais claras de dados-chave como frequência de vibração, amplitude,e tempo de ensaio restante para cada eixoPossui também extensas capacidades de registo e análise de dados, permitindo a recolha e avaliação em profundidade dos dados de ensaio para uma avaliação abrangente do desempenho dos componentes.

3Especificações

Força nominal de sinusoide/ aleatória/ choque	7,000 kgf/7.000 kgf/14000 kgf	Massa da armadura	63 kg
Faixa de frequência	5-2500 Hz	Tamanho das inserções (padrão)	M10
Max. /Deslocamento contínuo p-p	76 mm/63 mm	Instalação de carga: pontos (norma)	17
Velocidade máxima	1.9mfc	Eixo de Frequência-Impulso Natural	3 Hz
Max. Sinus/aceleração aleatória	100/60 g	Suporte de carga vertical	1000 kg (2000 kg é opcional)
Diâmetro da armadura	450 mm	Campo desviado @ 152 mm acima da mesa	≤ 1 mT (10 gauss)
Frequência de Resonância Fundamental	2.100 Hz (nom.) ± 5%	Dimensão LxWxH	1,650 mm x 1,130 mm x 1,280 mm
Momento de inversão de blindagem admissível	1,000 Nm	Peso (não encastrado)	4,500 kg

4Aplicações no ensaio de vibração aeroespacial

Sistemas de Aviônica

Os componentes de aeronaves, tais como computadores de controle de voo, sistemas de comunicação e equipamentos de navegação, são altamente sensíveis às vibrações.O nosso vibrador multi-eixo é usado para testar estes componentes para garantir o seu bom funcionamento no ambiente aeroespacial.. Submetendo os sistemas de aviônica a vibrações realistas de vários eixos, os fabricantes podem identificar e resolver problemas potenciais, como conexões soltas, falhas de componentes,e problemas de interferência eletromagnéticaIsto ajuda a assegurar a fiabilidade dos sistemas de aviónica, que são críticos para a operação segura das aeronaves.

Componentes estruturais da aeronave

Os componentes estruturais das aeronaves, incluindo as asas, as seções da fuselagem e o trem de pouso, precisam ser extremamente robustos.O agitador de vibração é usado para testar estes componentes sob vibrações de vários eixos para avaliar a sua integridade estruturalAo simular as complexas vibrações experimentadas durante o voo, os fabricantes podem detectar qualquer rachadura, deformação ou fraqueza nos materiais ou métodos de construção.Esta informação é utilizada para melhorar os processos de concepção e fabrico, garantindo que a aeronave possa suportar as tensões mecânicas do voo.

Componentes de satélite

Os satélites são expostos a condições de vibração únicas durante o lançamento e as operações em órbita.O nosso vibrador eletrodinâmico multi-eixo é usado para testar componentes de satélites como painéis solares.A capacidade de simular vibrações de vários eixos é crucial para testes de satélites,Como os componentes podem sofrer vibrações de várias direcções simultaneamenteOs fabricantes de satélites podem garantir que os seus produtos possam funcionar adequadamente no ambiente espacial através de testes de vibração minuciosos.Redução do risco de falhas de satélites e perturbações de missões dispendiosas.

5Conclusão

Investir no nosso Multi Axis Electrodynamic Vibration Shaker para testes de vibração aeroespacial é uma decisão estratégica para qualquer organização relacionada ao aeroespacial.geração de vibrações de alta frequência, controle preciso, perfis de teste personalizáveis, construção robusta e operação amigável, oferece uma solução abrangente para garantir a confiabilidade dos componentes aeroespaciais.Usando este equipamento, as empresas aeroespaciais podem melhorar a qualidade dos seus produtos, reduzir o risco de falhas em voo e ganhar uma vantagem competitiva no mercado aeroespacial global.Entre em contato conosco hoje para saber mais sobre como o nosso shaker de vibração pode ser personalizado para atender às suas necessidades específicas de teste aeroespacial.
