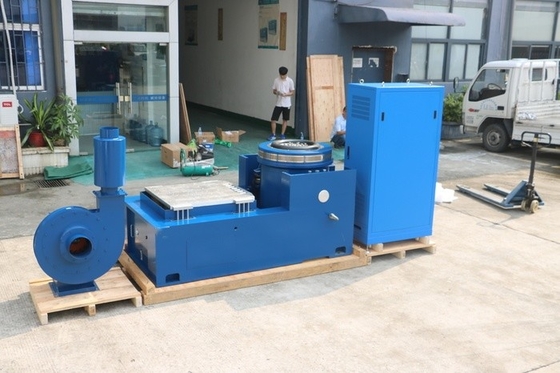

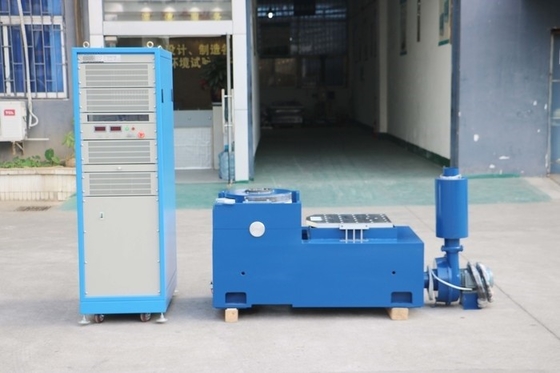

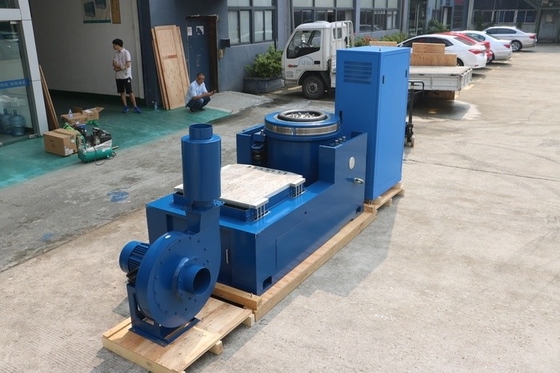

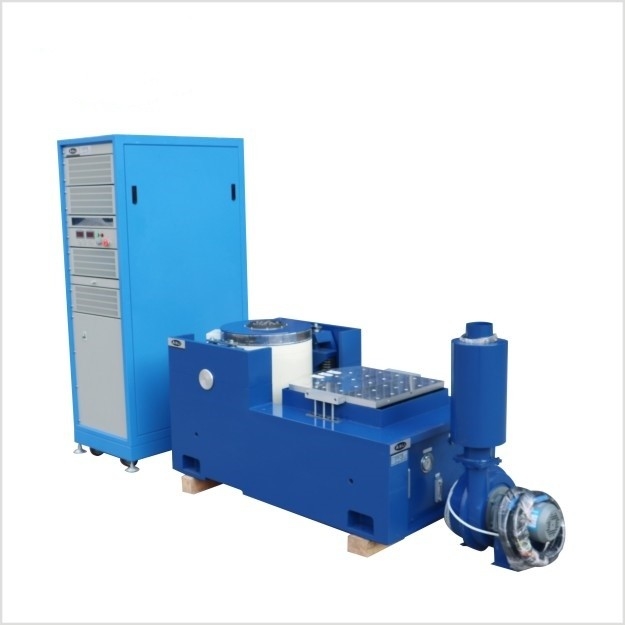

Sistema de Teste de Vibração Sinusoidal Tabela de agitação de vibração para placa de circuito impresso PCB

Nome da marca:	PRECISION
Número do modelo:	VTS-3
MOQ:	1
preço:	$6000
Condições de pagamento:	T/T
Capacidade de abastecimento:	100/mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

Suporte personalizado:

OEM ODM

Força sinusal:

3KN

força aleatória:

3KN

Força de choque:

6KN

Faixa de frequência:

1 a 3000 Hz

Deslocamento:

40 mm

Velocidade:

2.0

Tamanho da tabela:

500x500 mm

Detalhes da embalagem:

Embalagem padrão para exportação

Habilidade da fonte:

100/mês

Destacar:

Tabela de agitação sinusoidal

Tabela de balançadores de vibração de placas de circuitos impressos

Tabela de agitação de vibração para placa de PCB

Descrição do produto

Vibração Shaker Table realiza teste de vibração sinusoidal para placa de circuito impresso

No mundo acelerado da fabricação de eletrônicos, garantir a confiabilidade das placas de circuito impresso (PCBs) é de suma importância.A nossa Vibration Shaker Table é especialmente concebida para fazer testes de vibração sinusoidal em PCBs., proporcionando aos fabricantes informações valiosas sobre a durabilidade e o desempenho dos seus projetos de PCB.

1Importância do ensaio de vibração sinusoidal para PCB

Os PCBs são a espinha dorsal dos dispositivos eletrônicos modernos, e são submetidos a várias tensões mecânicas durante a sua vida útil.O teste de vibração sinusoidal imita as vibrações cíclicas que os PCBs podem encontrar em cenários do mundo realA utilização de PCBs em veículos em movimento, máquinas industriais, ou mesmo durante o funcionamento normal de eletrônicos de consumo.Os fabricantes podem identificar possíveis deficiências no layout da placaEsta detecção precoce de problemas permite melhorias no projeto,Reduzir o risco de falhas dos produtos no terreno e, em última análise, aumentar a satisfação do cliente.

2As principais características da nossa mesa de vibração

Geração de vibração sinusoidal precisa

A nossa mesa de vibração é equipada com tecnologia avançada que permite gerar vibrações sinusoidais de alta precisão.cobrindo um amplo espectro de frequências de vibração possíveis que os PCB possam experimentarA amplitude das vibrações pode ser controlada com precisão, com um deslocamento máximo de até ± 25 mm.Esta precisão na geração de vibrações garante que o PCB seja testado em condições que se assemelham muito ao seu ambiente de funcionamento real.

Perfis de teste personalizáveis

Entendemos que diferentes projetos de PCB podem exigir condições de teste únicas, por isso a nossa mesa de vibração permite a criação de perfis de teste personalizáveis.Os fabricantes podem definir a frequência específica, amplitude e duração das vibrações sinusoidais de acordo com os seus requisitos de produto, seja um teste de curto prazo de alta intensidade ou um teste de resistência de longo prazo de baixa amplitude,A mesa de agitação pode ser programada para satisfazer as necessidades exatas do PCB a ser testado..

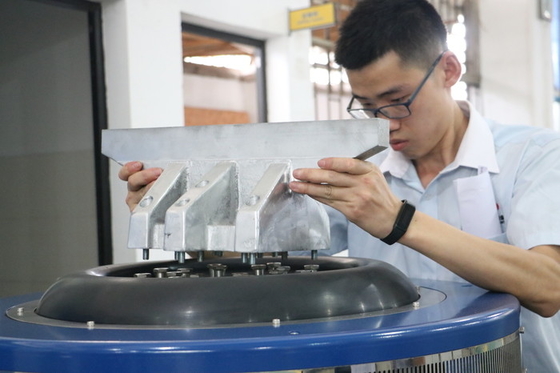

Plataforma de teste de alta qualidade

A plataforma de ensaio da mesa de agitação de vibração é concebida para segurar de forma segura o PCB durante o ensaio.assegurar que o PCB permanece firmemente no lugar mesmo durante vibrações de alta intensidadeA plataforma é feita de um material que amortece as vibrações, o que minimiza as interferências externas e proporciona um ambiente de teste limpo para resultados precisos.

Sistema de controlo fácil de usar

A operação da nossa mesa de agitação é simplificada com o seu sistema de controlo fácil de usar.equipado com um software intuitivo que permite aos operadores inserir facilmente os parâmetros de ensaio, iniciar e parar o teste, e monitorar o progresso em tempo real.que permitam a recolha e análise de dados de vibração para uma avaliação ulterior do desempenho do PCB.

3Especificações

Força nominal de sinusoide/ aleatória/ choque	1,100 kgf/1,100 kgf/2.200 kgf	Massa da armadura	11 kg
Faixa de frequência	5-3.000 Hz	Tamanho das inserções (padrão)	M8
Max./Deslocamento contínuo p-p	51 mm/ 51 mm	Pontos de fixação da carga (norma)	17
Velocidade máxima	2.0 m/s	Eixo de Frequência-Impulso Natural	3 Hz
Max.sinus/aceleração aleatória	100/60 g	Mac Suporte de carga vertical	300 kg
Diâmetro da armadura	235 mm	Campo desviado @ 152 mm acima da mesa	≤ 1 mT (10 gauss)
Frequência de ressonância fundamental	2,500 Hz (nom.) ± 5%	Dimensão LxWxH	940 mmx715 mmx780 mm
Momento de inversão de blindagem admissível	300 Nm	Peso (não encastrado)	1.000 kg

4Aplicações na Fabricação de PCB

Eletrônicos de consumo

Na produção de smartphones, tablets e laptops, os PCBs são componentes cruciais.Nossa mesa de agitação de vibração ajuda os fabricantes a garantir que os PCBs nestes dispositivos podem suportar as vibrações causadas pela manipulação normal, transporte, e até mesmo as vibrações internas de ventiladores ou motores.Podem identificar e corrigir problemas potenciais, como componentes soltos ou juntas de solda rachadas, antes de os produtos chegarem ao mercado.

Eletrônica automóvel

Os PCBs automotivos estão expostos a vibrações severas do motor, condições da estrada e movimento do veículo.módulos de controlo do motorEsta função garante que estes componentes críticos funcionem de forma fiável durante toda a vida útil do veículo, mesmo em face de vibrações contínuas.

Eletrónica industrial

Os equipamentos industriais geralmente operam em ambientes com vibrações significativas. Os PCBs utilizados em sistemas de controle industrial, robótica e unidades de distribuição de energia precisam ser altamente confiáveis.Nossa mesa de agitação de vibração permite que os fabricantes testem esses PCBs sob condições de vibração industrial simuladas, assegurando o seu desempenho a longo prazo e reduzindo o risco de falhas de equipamento em ambientes industriais.

5Conclusão

Investir na nossa Vibration Shaker Table para testes de vibração sinusoidal de PCBs é uma decisão sábia para qualquer fabricante de eletrônicos.,A plataforma de teste de alta qualidade e o sistema de controlo amigável para o utilizador oferecem uma solução completa para avaliar a fiabilidade dos PCB.Os fabricantes podem melhorar a qualidade dos seus produtos, reduzir o número de devoluções de produtos devido a falhas de PCB e ganhar uma vantagem competitiva no mercado.Entre em contato conosco hoje para saber mais sobre como a nossa mesa shaker de vibração pode ser adaptada para atender às suas necessidades específicas de teste de PCB.
