Indústria aeroespacial Câmara de ciclo térmico de taxa rápida Ramping de temperatura de alta velocidade

1Nome do produto e finalidade

2Características do produto

Capacidade de mudança de temperatura ultra-rápida

• Rampas de alta velocidade
  • Estas câmaras de ensaio personalizadas são capazes de atingir taxas de variação de temperatura extremamente rápidas, normalmente entre 20°C/min e 150°C/min.Esta rampa de alta velocidade é crucial para simular com precisão os cenários do mundo real em que os componentes do avião experimentam flutuações repentinas de temperaturaPor exemplo, quando uma aeronave sobe ou desce rapidamente, a temperatura das asas e do trem de aterragem pode mudar significativamente num curto período.A capacidade de controlar com precisão a taxa de mudança de temperatura garante testes fiáveis das respostas dos componentes.
• Ampla gama de temperaturas
  • A gama de temperaturas destas câmaras de ensaio personalizadas é tipicamente ampla, que se estende de - 60°C a + 200°C. Esta ampla gama abrange as condições de temperatura extremas que os motores de aeronaves, asas,e o trem de aterragem podem encontrarEm altitudes elevadas, a temperatura pode cair muito abaixo de -50°C, enquanto durante o funcionamento do motor, os componentes podem atingir temperaturas superiores a 150°C.A capacidade da câmara de ensaio para atingir estas temperaturas extremas permite testes abrangentes do desempenho dos componentes num amplo espectro de condições.

Controle preciso da temperatura

• Regulação precisa da temperatura
  • Apesar das rápidas alterações de temperatura, as câmaras de ensaio personalizadas mantêm um elevado nível de precisão de temperatura.Esta precisão é vital, uma vez que mesmo pequenas variações de temperatura podem ter um impacto significativo no desempenho e integridade dos componentes da aeronavePor exemplo, uma ligeira alteração na temperatura pode afetar as propriedades do material das asas, levando potencialmente a problemas estruturais.Os resultados dos ensaios são fiáveis e consistentes, permitindo comparações e análises significativas do comportamento dos componentes em diferentes cenários de mudança de temperatura.
• Distribuição de temperatura uniforme

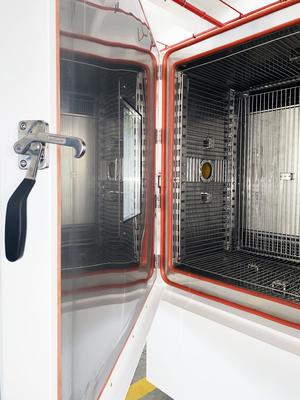

  • O interior da câmara de ensaio personalizada foi concebido para proporcionar uma distribuição uniforme da temperatura em todo o volume de ensaio.e sensores de temperatura múltiplos funcionam em harmonia para garantir que a variação de temperatura dentro da câmara é tipicamente dentro de ± 1 °CEsta uniformidade é essencial para um ensaio preciso, pois assegura que todas as partes dos componentes estejam expostas às mesmas condições de temperatura, eliminando qualquer desvio nos resultados dos ensaios.

Perfis de teste personalizáveis

• Sequências de temperatura programáveis
  • Os operadores têm a flexibilidade de criar perfis de ensaio altamente personalizáveis que simulem cenários de transição de temperatura complexos e realistas.Estes perfis podem incluir múltiplos ciclos de mudanças rápidas de temperatura, saltos bruscos de temperatura ou aumento gradual, dependendo dos requisitos específicos do componente a ensaiar.Um perfil de ensaio pode ser concebido para imitar as alterações de temperatura que um motor de aeronave experimenta durante um voo típico., incluindo as fases de arranque, cruzeiro e pouso.
  • A capacidade de programar esses perfis de teste personalizados permite uma avaliação mais abrangente do desempenho dos componentes sob condições do mundo real.Permite aos fabricantes identificar problemas potenciais que possam surgir durante a utilização real e desenvolver estratégias para os resolver, como a melhoria do sistema de gestão térmica do motor ou a melhoria da concepção estrutural das asas.
• Componente - Personalização específica
  • Estas câmaras de ensaio podem ser personalizadas para acomodar as dimensões e requisitos específicos dos motores, asas e trem de pouso das aeronaves.Podem ser concebidos dispositivos e suportes especializados para manter os componentes em posição durante os ensaios, assegurando um bom alinhamento e exposição às alterações de temperatura.A câmara de ensaio pode ser equipada com sistemas de monitorização concebidos sob medida para recolher dados pormenorizados sobre o desempenho dos componentes., tais como níveis de tensão, deformação e vibração, durante os ensaios de variação de temperatura.

Características de segurança

• Protecção contra a sobre-temperatura
  • As câmaras de ensaio personalizadas estão equipadas com sistemas avançados de protecção contra a sobre-temperatura.O sistema desliga automaticamente os elementos de aquecimento ou de arrefecimento para evitar danos aos componentes e à própria câmara de ensaio.Esta característica garante a segurança do processo de ensaio e protege componentes valiosos da aeronave de serem destruídos devido ao sobreaquecimento.
• Medidas de segurança mecânica e estrutural
  • Tendo em conta a natureza mecânica e estrutural dos motores, asas e trem de aterragem das aeronaves, as câmaras de ensaio são concebidas com medidas de segurança rigorosas.Isto inclui a fixação adequada e suporte para os componentes, protecção contra sobrecargas dos sistemas mecânicos e verificações de integridade estrutural.Estes elementos de segurança protegem os operadores contra potenciais perigos e asseguram o funcionamento fiável da câmara de ensaio e dos componentes a ensaiar..

Operação e monitorização fáceis de utilizar

• Interface de controlo intuitiva
  • A câmara de ensaio personalizada está equipada com uma interface de controlo intuitiva que simplifica o processo de operação.tais como as taxas de variação de temperatura, temperaturas-alvo, duração do ensaio e perfis de ensaio.O design fácil de usar garante que mesmo os operadores com conhecimentos técnicos limitados possam efetivamente realizar testes em componentes de aeronaves.
• Monitorização e controlo remotos
  • Muitos modelos de câmaras de ensaio personalizadas oferecem capacidades de monitorização e controlo remoto.uma vez que lhes permite monitorizar o progresso do ensaio e ajustar os parâmetros do ensaio a partir de um local remotoIsto é especialmente útil para testes de longo prazo ou quando vários testes estão sendo realizados simultaneamente.A monitorização e o controlo remotos permitem uma intervenção atempada em caso de problemas, assegurando o bom e eficiente funcionamento do processo de ensaio.

3Parâmetros específicos

• Modelo	FC-150	FC-270	FC-456	FC-1000
  Dimensões internas ((W x D x H) mm	50 x 75 x 60	60 x 90 x 50	80 x 95 x 60	100 x 100 x 100
  Dimensões externas ((W x D x H) mm	105 x 181 x 140	115 x 200 x 165	135 x 210 x 170	154 x 202 x 176
  Material interno	#304 Aço inoxidável
  Material externo	Revestidos em pó de aço inoxidável #304
  Intervalo de temperatura	+ 150°C ~ - 70 °C
  Resolução de temperatura °C	0.01
  Estabilidade de temperatura em °C	± 0.3
  Temperatura elevada °C	100	100	100	100
  Tempo de aquecimento (min)	20	30	30	30
  Baixa temperatura	0, -40, -70	0, -40, -70	0, -40, -70	0, -40, -70
  Tempo de arrefecimento (min)	20, 50, 70	20, 50, 70	20, 50, 70	20, 50, 70
  Sistema de circulação do ar	Sistema de convecção mecânica
  Sistema de arrefecimento	Compressores, evaporadores de barbatanas, condensadores de gás importados
  Sistema de aquecimento	Sus304 Aço inoxidável aquecedor de alta velocidade
  Controlador	Painel de toque
  Requisitos de energia elétrica	3 fases 380V ± 10% 50/60Hz
  Dispositivo de segurança	Janela de vidro, buraco de ensaio de 50 mm, lâmpada indicadora de ação, iluminação de caixa, rack interlayer* 2 unidades, protecção de carga do sistema de circuito, protecção de carga do compressor, protecção de carga do sistema de controlo,Proteção da carga do sistema de aquecimento, proteção contra sobrecarga de temperatura, lâmpada indicadora de falha

4. Funções do produto

• Avaliação do desempenho
  • Submetendo os motores, asas e trem de pouso de aeronaves a rápidas transições de temperatura, as câmaras de teste personalizadas ajudam a avaliar seu desempenho em condições dinâmicas.Isto inclui a avaliação de parâmetros tais como o impulso do motor, eficiência de combustível, integridade estrutural das asas e funcionalidade do trem de pouso.levando a uma redução do empuxo ou a um aumento do consumo de combustívelAo medir estes parâmetros, os fabricantes podem compreender como o desempenho dos componentes é afectado e fazer melhorias para melhorar o seu desempenho global.
• Teste de fiabilidade
  • As câmaras de ensaio personalizadas podem ser utilizadas para testar a fiabilidade dos componentes das aeronaves sob mudanças rápidas de temperatura.A exposição repetida a variações extremas de temperatura pode causar tensão nas estruturas internas dos componentes, tais como as pás de turbina do motor, os materiais compostos das asas e os sistemas hidráulicos do trem de pouso.Os fabricantes podem identificar potenciais pontos fracos e melhorar a durabilidade dos componentesIsto ajuda a garantir que estes componentes possam suportar os rigores do uso a longo prazo e de várias condições de voo sem falha.
• Análise da gestão térmica
  • Os motores, asas e trem de pouso das aeronaves geram ou são expostos a quantidades significativas de calor durante a operação.As câmaras de ensaio personalizadas permitem aos fabricantes analisar o comportamento térmico destes componentes sob diferentes cenários de mudança de temperatura- através do controlo da distribuição de temperatura nos componentes e das características de dissipação de calor, podem otimizar o sistema de gestão térmica,como melhorar o sistema de arrefecimento do motor, reforçando o isolamento das asas, ou assegurando uma adequada dissipação de calor no trem de aterragem.
• Avaliação da segurança
  • A segurança é a principal prioridade na indústria aeroespacial. As câmaras de ensaio personalizadas podem ser utilizadas para avaliar a segurança dos componentes de aeronaves sob rápidas alterações de temperatura.Simulando condições de temperatura extrema e cenários de falhas potenciais, os fabricantes podem identificar quaisquer riscos de segurança e desenvolver contra-medidas adequadas.e a capacidade de resistir a situações de emergência.

5- Produção e garantia da qualidade

• Processo de fabricação rigoroso
  • A fabricação de câmaras de ensaio personalizadas de taxa de mudança rápida segue procedimentos rigorosos de controlo de qualidade.Eletrónica de controlo, e sistemas de circulação de ar, é fornecido por fornecedores fiáveis e é submetido a inspecções e testes minuciosos.
  • O processo de montagem é realizado por técnicos altamente qualificados num ambiente limpo e controlado.A câmara é calibrada e verificada em várias fases durante a produção para garantir a sua precisão e desempenhoIsto inclui o teste do sistema de controlo de temperatura, do desempenho da circulação de ar e da funcionalidade de todos os dispositivos de segurança.
• Certificação e validação da qualidade
  • As nossas câmaras de ensaio personalizadas de taxa de mudança rápida obtiveram certificados de qualidade relevantes, tais como normas ISO para equipamentos de ensaio ambiental e normas específicas da indústria aeroespacial.Foram igualmente validados por laboratórios de ensaio independentes para garantir que cumprem as normas do sector e fornecem resultados de ensaio precisos e fiáveis..
  • Atualizamos e melhoramos continuamente o nosso produto com base nos mais recentes avanços tecnológicos e no feedback dos clientes.Isso garante que nossas câmaras de teste de taxa de mudança rápida personalizadas permaneçam na vanguarda da tecnologia de teste de componentes aeroespaciais.

6Áreas de aplicação e histórias de sucesso

• Desenvolvimento de motores de aeronaves
  • Uma importante fabricante de motores aeroespaciais estava desenvolvendo um novo motor de grande força.O motor foi testado na câmara de ensaio de taxa de mudança rápida personalizada para avaliar o seu desempenho sob mudanças rápidas de temperaturaOs testes revelaram que as pás da turbina estavam a sofrer de tensões excessivas a altas temperaturas, o que poderia conduzir a uma falha prematura.O fabricante melhorou a composição do material e o projeto das pás da turbinaO novo motor passou por todos os testes subsequentes e demonstrou um melhor desempenho e fiabilidade em várias condições de temperatura.
• Optimização do projeto da asa
  • Um fabricante de asas de avião estava trabalhando em um novo projeto de asa para um avião de longo alcance.As asas foram testadas na câmara de ensaio personalizada para avaliar a sua integridade estrutural sob mudanças rápidas de temperaturaOs ensaios revelaram que os materiais compósitos utilizados nas asas eram propensos à deslaminagem a baixas temperaturas.O fabricante desenvolveu então um novo material composto com melhor resistência à temperatura e melhorou o processo de ligação entre as camadasO design da asa atualizado passou todos os testes e proporcionou melhor desempenho e durabilidade em diferentes condições de voo.
• Melhoria da fiabilidade do trem de pouso
  • Um fabricante de trem de pouso procurava melhorar a fiabilidade dos seus sistemas de trem de pouso.Os componentes do trem de pouso foram testados na câmara de teste de taxa de mudança rápida personalizada para simular as mudanças de temperatura experimentadas durante a decolagemOs testes identificaram problemas com as vedações hidráulicas, que estavam vazando a altas temperaturas.O fabricante desenvolveu então um novo tipo de vedação hidráulica com melhor resistência ao calor e durabilidadeO sistema de engrenagem de aterragem actualizado passou todos os testes e proporcionou um desempenho mais fiável em várias condições de funcionamento.

7Serviços e Apoio

• Consulta técnica pré-venda
  • Our team of aerospace testing experts provides in - depth technical consultations to help customers understand the capabilities and suitability of the custom fast change rate test chamber for their specific testing needsOferecemos demonstrações e sessões de formação para familiarizar os clientes com o funcionamento e a funcionalidade da câmara antes da compra.Também ajudamos na selecção do modelo de câmara e dos parâmetros de ensaio adequados com base nos requisitos do cliente.
• Serviço pós-venda e manutenção
  • Oferecemos um serviço completo de pós-venda, incluindo instalação e comissionamento no local.e reparações de emergênciaNós fornecemos peças de reposição genuínas e atualizações oportunas para garantir o desempenho a longo prazo e a confiabilidade da câmara.
  • Também oferecemos contratos de serviços que incluem manutenção preventiva e apoio técnico prioritário.Nosso objetivo é garantir que os nossos clientes custom câmara de teste de taxa de mudança rápida estão sempre em ótima condição de trabalho, proporcionando resultados de ensaio precisos e fiáveis.
• Formação e apoio técnico
  • Realizamos programas de formação para novos utilizadores para garantir que eles possam operar eficazmente a câmara de teste de taxa de mudança rápida personalizada e interpretar os resultados dos testes.A nossa equipa de apoio técnico está disponível 24 horas por dia, 7 dias por semana para responder a perguntas., fornecer assistência para solução de problemas e oferecer orientações para a otimização do método de ensaio.
  • Também fornecemos atualizações de software e suporte para os sistemas de controle e monitoramento da câmara para mantê-la atualizada com as últimas características e tecnologias.
