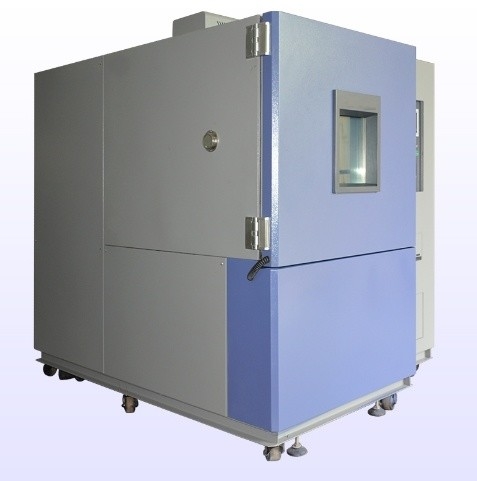

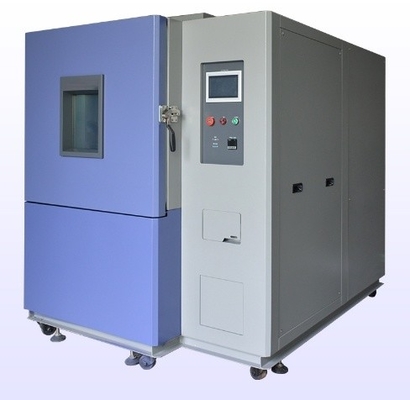

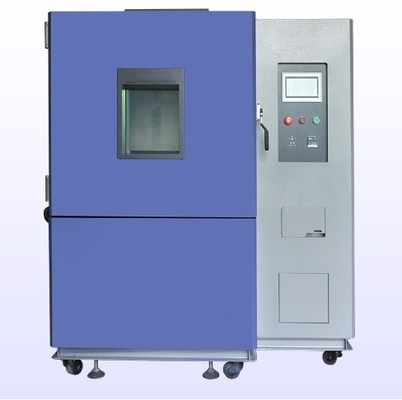

Câmaras de ensaio ambientais de taxa de mudança rápida para PLC e conversores de frequência

1Nome do produto e finalidade

2Características do produto

Ciclos de mudança rápida de temperatura

• Rampas de alta velocidade
  • A câmara personalizada pode atingir taxas de mudança de temperatura extremamente rápidas, normalmente entre 15°C/min e 100°C/min.Este aumento de velocidade é crucial para simular com precisão os cenários do mundo real em que estes componentes industriais experimentam flutuações repentinas de temperaturaPor exemplo, numa fábrica onde o processo de produção envolve ciclos rápidos de aquecimento e arrefecimento,ou quando o equipamento estiver exposto a alterações bruscas da temperatura ambiente devido à ventilação ou às condições meteorológicas.A capacidade de controlar com precisão a taxa de variação da temperatura permite testes fiáveis das respostas dos componentes a tais transientes térmicos.
• Ampla gama de temperaturas
  • A gama de temperaturas da câmara personalizada abrange de - 70°C a + 150°C. Esta ampla gama abrange as condições de temperatura extremas que os PLCs, conversores de frequência e servos podem encontrar.Em instalações de armazenagem a frio ou instalações ao ar livre em climas frios, estes componentes podem ser expostos a temperaturas abaixo de zero, enquanto em aplicações industriais de alta potência ou ambientes com ventilação deficiente, podem atingir temperaturas relativamente elevadas.A capacidade da câmara para atingir estas temperaturas extremas permite testes abrangentes do desempenho dos componentes em todo o espectro de condições térmicas relevantes.

Simulação de umidade

• Controle preciso da umidade
  • A humidade é outro fator crítico que pode afetar o desempenho dos componentes de automação industrial.com uma humidade relativa normalmente entre 10% e 95%Isto permite a simulação de diferentes condições de umidade ambiental, tais como a elevada umidade nas zonas costeiras ou as condições de umidade em alguns processos de fabrico.A precisão do controlo da umidade está dentro de ± 2% de umidade relativa, assegurando testes fiáveis da resistência dos componentes à umidade, tais como corrosão, curto-circuitos elétricos e degradação dos componentes.
• Capacidade de ciclo da umidade
  • A câmara pode realizar testes de ciclos de umidade, onde o nível de umidade é alterado repetidamente para imitar as variações reais de umidade que esses componentes podem experimentar.Em uma instalação em que ocorram alterações periódicas no processo de produção que afetam os níveis de umidadeEstes ensaios de ciclo de umidade ajudam a identificar eventuais falhas nos vedações dos componentes, nos materiais de isolamento, nose ligações eléctricas.

Ensaios de compatibilidade elétrica e eletromagnética

• Monitorização de parâmetros elétricos
  • A câmara personalizada está equipada com sistemas avançados de monitorização elétrica que podem medir parâmetros elétricos-chave de PLCs, conversores de frequência e servo-drives durante os testes ambientais.Isto inclui a tensão de monitorização, corrente, consumo de energia e eficiência elétrica. Através de um acompanhamento minucioso destes parâmetros, os fabricantes podem identificar quaisquer problemas elétricos que possam surgir devido a alterações ambientais,tais como flutuações de tensão ou ondas de energia.
• Simulação e ensaio EMC
  • Em ambientes industriais, estes componentes são frequentemente expostos a interferências eletromagnéticas (EMI) de outros dispositivos elétricos.Incluindo radiação electromagnética, descargas electrostáticas (ESD) e transientes rápidos elétricos (EFT).Os fabricantes podem assegurar que cumprem as normas EMC pertinentes e são imunes às interferências eletromagnéticas, que podem causar avarias ou erros no funcionamento destes dispositivos.

Perfis de teste personalizáveis

• Ciclos ambientais programáveis
  • Os operadores têm a flexibilidade de criar perfis de ensaio altamente personalizáveis que simulem cenários de transição ambiental complexos e realistas.Estes perfis podem incluir combinações de alterações de temperatura, variações de umidade e eventos EMC, todos programados para ocorrerem numa sequência e duração específicas.um perfil de ensaio pode ser projetado para imitar as condições ambientais que um PLC experimenta durante um dia típico em uma fábrica, incluindo a exposição a diferentes níveis de temperatura e umidade, bem como potenciais perturbações EMC.
• Componente - Personalização específica
  • A câmara pode ser personalizada para acomodar as dimensões específicas e os requisitos de diferentes PLCs, conversores de frequência e servo drives.Podem ser concebidos dispositivos e suportes especializados para manter os componentes em posição durante os ensaios, assegurando o adequado alinhamento e exposição às condições ambientais.A câmara pode ser equipada com interfaces concebidas sob medida para ligar os componentes e monitorizar os seus parâmetros de desempenho em tempo real durante os ensaios de ciclo ambiental..

Características de segurança

• Protecção contra a sobre-temperatura e a sobre-umidade
  • A câmara personalizada está equipada com sistemas avançados de protecção contra a sobre-temperatura e a sobre-umidade.O sistema desliga automaticamente o aquecimento, elementos de arrefecimento ou de umidificação/desumidificação para evitar danos aos componentes e à própria câmara.Esta característica garante a segurança do processo de ensaio e protege equipamentos industriais valiosos de serem destruídos devido a superaquecimento ou umidade excessiva..
• Medidas de segurança eléctrica
  • Dada a natureza elétrica destes componentes, a câmara foi concebida com medidas de segurança elétrica rigorosas, incluindo a fixação adequada à terra, protecção contra sobrecorrência, protecção contra curto-circuito,e isolamento elétricoEstes elementos de segurança protegem os operadores contra os riscos eléctricos e asseguram o funcionamento fiável da câmara de ensaio e dos componentes a ensaiar.

Operação e monitorização fáceis de utilizar

• Interface de controlo intuitiva
  • A câmara personalizada está equipada com uma interface de controlo intuitiva que simplifica o processo de operação, permitindo aos operadores definir e ajustar facilmente os parâmetros de ensaio,tais como as taxas de variação de temperatura, níveis de humidade, níveis de ensaio EMC e durações de ensaio.e tempo de ensaio decorridoO design fácil de usar garante que mesmo operadores com conhecimentos técnicos limitados possam efetivamente realizar testes nestes componentes de automação industrial.
• Monitorização e controlo remotos
  • Muitos modelos de câmara personalizada oferecem capacidades de monitorização e controlo remoto.uma vez que lhes permite monitorizar o progresso do ensaio e ajustar os parâmetros do ensaio a partir de um local remotoIsto é especialmente útil para testes de longo prazo ou quando vários testes estão a ser realizados simultaneamente.A monitorização e o controlo remotos permitem uma intervenção atempada em caso de problemas, assegurando o bom e eficiente funcionamento do processo de ensaio.

3Parâmetros específicos

• Modelo	FC-150	FC-270	FC-456	FC-1000
  Dimensões internas ((W x D x H) mm	50 x 75 x 60	60 x 90 x 50	80 x 95 x 60	100 x 100 x 100
  Dimensões externas ((W x D x H) mm	105 x 181 x 140	115 x 200 x 165	135 x 210 x 170	154 x 202 x 176
  Material interno	#304 Aço inoxidável
  Material externo	Revestidos em pó de aço inoxidável #304
  Intervalo de temperatura	+ 150°C ~ - 70 °C
  Resolução de temperatura °C	0.01
  Estabilidade de temperatura em °C	± 0.3
  Temperatura elevada °C	100	100	100	100
  Tempo de aquecimento (min)	20	30	30	30
  Baixa temperatura	0, -40, -70	0, -40, -70	0, -40, -70	0, -40, -70
  Tempo de arrefecimento (min)	20, 50, 70	20, 50, 70	20, 50, 70	20, 50, 70
  Sistema de circulação do ar	Sistema de convecção mecânica
  Sistema de arrefecimento	Compressores, evaporadores de barbatanas, condensadores de gás importados
  Sistema de aquecimento	Sus304 Aço inoxidável aquecedor de alta velocidade
  Controlador	Painel de toque
  Requisitos de energia elétrica	3 fases 380V ± 10% 50/60Hz
  Dispositivo de segurança	Janela de vidro, buraco de ensaio de 50 mm, lâmpada indicadora de ação, iluminação de caixa, rack interlayer* 2 unidades, protecção de carga do sistema de circuito, protecção de carga do compressor, protecção de carga do sistema de controlo,Proteção da carga do sistema de aquecimento, proteção contra sobrecarga de temperatura, lâmpada indicadora de falha

4. Funções do produto

• Avaliação do desempenho
  • Submetendo os PLCs, conversores de frequência e servos a ciclos ambientais de rápida mudança, a câmara personalizada ajuda a avaliar seu desempenho em condições dinâmicas.Isto inclui a avaliação de parâmetros como a velocidade de processamento, precisão de controlo, regulação da velocidade do motor e fiabilidade da comunicação.enquanto a umidade pode afetar o isolamento de componentes elétricos em conversores de frequência e servosAo medir estes parâmetros, os fabricantes podem compreender como o desempenho dos componentes é afectado e fazer melhorias para melhorar a sua funcionalidade global.
• Teste de fiabilidade
  • A câmara personalizada pode ser utilizada para testar a fiabilidade destes componentes de automação industrial em condições ambientais de taxa de mudança rápida.Exposição repetida a variações extremas de temperatura, alterações de umidade e eventos EMC podem causar tensão nas estruturas internas dos componentes e circuitos eletrónicos, levando a falhas potenciais ao longo do tempo.Submetendo os componentes a múltiplos ciclos destas condições ambientais, os fabricantes podem identificar potenciais pontos fracos e melhorar a durabilidade dos componentes.Isto ajuda a garantir que os componentes possam suportar os rigores de um uso a longo prazo em aplicações industriais sem falhas..
• Avaliação da durabilidade
  • Uma avaliação eficaz da durabilidade é crucial para estes componentes, uma vez que eles precisam ter uma longa vida útil em ambientes industriais.A câmara personalizada permite aos fabricantes simular os efeitos cumulativos do estresse ambiental durante um período prolongado. submetendo os componentes a testes de envelhecimento acelerado, quando as condições ambientais são mais severas do que as condições normais de funcionamento,Os fabricantes podem estimar a vida útil dos componentes e determinar sua adequação para uso a longo prazo em processos industriais.
• Teste de compatibilidade
  • Em um sistema de automação industrial, estes componentes precisam muitas vezes de trabalhar em conjunto com outros dispositivos e sistemas.Conversores de frequênciaOs componentes industriais, que são sujeitos aos mesmos ciclos ambientais, podem ser transformados em sistemas de transmissão de energia.Os fabricantes podem assegurar que podem manter um funcionamento estável e uma boa funcionalidade quando expostos a diferentes condições ambientais.Isto ajuda a evitar problemas de compatibilidade que possam levar a falhas do sistema ou a uma redução da eficiência nos sistemas de automação industrial.

5- Produção e garantia da qualidade

• Processo de fabricação rigoroso
  • A fabricação da câmara de ensaio ambiental personalizada de taxa de mudança rápida segue rigorosos procedimentos de controlo de qualidade.do corpo da câmara e dos materiais de isolamento para os sensores de temperatura, sensores de humidade, sistemas de monitorização elétrica e eletrónica de controlo, é proveniente de fornecedores fiáveis e é submetido a inspecções e testes minuciosos.
  • O processo de montagem é realizado por técnicos altamente qualificados num ambiente limpo e controlado.A câmara é calibrada e verificada em várias fases durante a produção para garantir a sua precisão e desempenhoInclui o teste do sistema de controlo de temperatura, do sistema de controlo de umidade, dos sistemas de simulação EMC e da funcionalidade de todos os dispositivos de segurança.
• Certificação e validação da qualidade
  • Nossa câmara de teste ambiental personalizada de taxa de mudança rápida obteve certificados de qualidade relevantes,tais como normas ISO para equipamentos de ensaio ambiental e normas específicas do setor de automação industrialFoi também validado por laboratórios de teste independentes para garantir que cumpre os rigorosos requisitos da indústria e fornece resultados de teste precisos e confiáveis.
  • Atualizamos e melhoramos continuamente o nosso produto com base nos mais recentes avanços tecnológicos e no feedback dos clientes.Isto garante que a nossa câmara de teste ambiental personalizada de taxa de mudança rápida permaneça na vanguarda da tecnologia de teste de componentes de automação industrial.

6Áreas de aplicação e histórias de sucesso

• Desenvolvimento de PLC
  • Uma fabricante líder de PLCs estava desenvolvendo uma nova geração de PLCs de alto desempenho.Os PLCs foram testados na câmara de ensaio ambiental personalizada de taxa de mudança rápida para avaliar seu desempenho sob mudanças rápidas de temperaturaOs testes revelaram que o módulo de comunicação do PLC era propenso a erros em níveis elevados de umidade e durante eventos EMC.O fabricante melhorou a blindagem e o isolamento do módulo de comunicação e otimizou seus algoritmos de softwareOs novos PLC passaram por todos os testes subsequentes e forneceram funções de comunicação e controlo fiáveis, mesmo em ambientes industriais adversos.
• Optimização do conversor de frequência
  • Um fornecedor de conversores de frequência procurava otimizar o desempenho e a durabilidade dos seus produtos.Os conversores de frequência foram testados na câmara personalizada para simular as condições ambientais que experimentariam em aplicações industriaisOs ensaios revelaram que os módulos de potência dos conversores de frequência estavam a sobreaquecer a altas temperaturas e sob cargas pesadas.O fornecedor então melhorou o projeto do dissipador de calor e adicionou ventiladores de resfriamento mais eficientes aos módulos de energiaOs conversores de frequência atualizados passaram todos os testes e forneceram um controlo estável e eficiente da velocidade do motor, mesmo em processos industriais de alta temperatura e alta carga.
• Ensaios de compatibilidade do servo-acionamento
  • Um integrador de sistemas de automação industrial estava a integrar um novo servo-acionamento num sistema de fabrico existente. The servo drive and the other components of the system were tested in the custom fast - change - rate environmental test chamber to evaluate their compatibility under different environmental conditionsOs ensaios identificaram alguns problemas de comunicação e interferências de sinal entre o servo-acionamento e o PLC a determinados níveis de temperatura e umidade.O integrador trabalhou com os fabricantes de componentes para ajustar os protocolos de comunicação e adicionar filtros EMCO sistema integrado passou todos os testes e proporcionou um controlo contínuo e fiável do processo de fabrico, mesmo em condições ambientais difíceis.

7Serviços e Apoio

• Consulta técnica pré-venda
  • A nossa equipa de especialistas em testes de componentes de automação industrial fornece consultoria técnica aprofundada para ajudar fabricantes industriais, fornecedores,e integradores de sistemas entendem as capacidades e a adequação da câmara de ensaio ambiental personalizada de taxa de mudança rápida para as suas necessidades específicas de ensaioOferecemos demonstrações e sessões de formação para familiarizar os clientes com o funcionamento e a funcionalidade da câmara antes da compra.Também ajudamos na selecção do modelo de câmara e dos parâmetros de ensaio adequados com base nos requisitos do cliente.
• Serviço pós-venda e manutenção
  • Oferecemos um serviço completo de pós-venda, incluindo instalação e comissionamento no local.e reparações de emergênciaNós fornecemos peças de reposição genuínas e atualizações oportunas para garantir o desempenho a longo prazo e a confiabilidade da câmara.
  • Também oferecemos contratos de serviços que incluem manutenção preventiva e apoio técnico prioritário.Nosso objetivo é garantir que a câmara de teste ambiental de mudança rápida customizada de nossos clientes esteja sempre em ótima condição de funcionamento, proporcionando resultados de ensaio precisos e fiáveis.
• Formação e apoio técnico
  • Realizamos programas de treinamento para novos utilizadores para garantir que eles possam operar eficazmente a câmara de teste ambiental personalizada de taxa de mudança rápida e interpretar os resultados do teste.A nossa equipa de apoio técnico está disponível 24 horas por dia, 7 dias por semana para responder a perguntas., fornecer assistência para solução de problemas e oferecer orientações para a otimização do método de ensaio.
  • Também fornecemos atualizações de software e suporte para os sistemas de controle e monitoramento da câmara para mantê-la atualizada com as últimas características e tecnologias.
