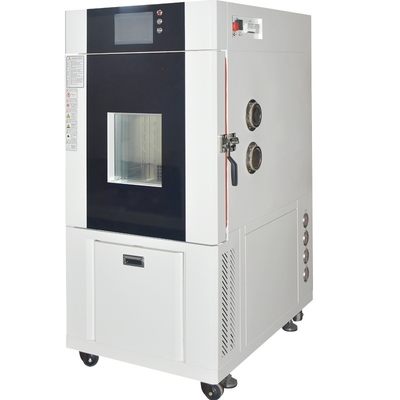

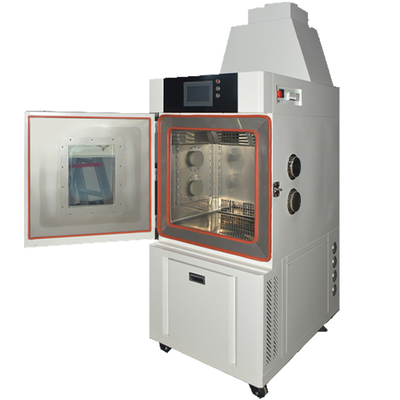

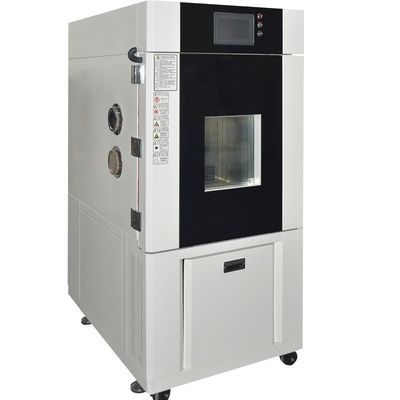

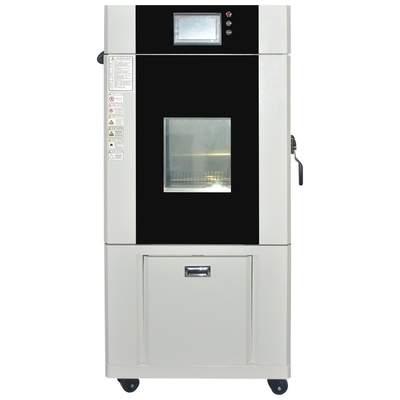

Câmara de ensaio climático de taxa de mudança rápida para unidade de controle eletrônico do carro e computador do carro

1Nome do produto e finalidade

2Características do produto

Capacidade de mudança de temperatura ultra-rápida

• Rampas de alta velocidade
  • Estas câmaras de ensaio personalizadas são capazes de atingir taxas de variação de temperatura extremamente rápidas, normalmente entre 20°C/min e 150°C/min.Este aumento de velocidade é crucial para simular com precisão as situações do mundo real em que os ECUs e computadores dos carros experimentam flutuações repentinas de temperaturaPor exemplo, quando um automóvel está estacionado ao sol e depois conduzido para uma zona sombreada e mais fria, a temperatura do ECU e do computador do automóvel pode mudar rapidamente.A capacidade de controlar com precisão a taxa de mudança de temperatura garante testes fiáveis das respostas dos componentes.
• Ampla gama de temperaturas
  • O intervalo de temperatura destas câmaras de ensaio personalizadas é tipicamente amplo, variando de - 70°C a + 125°C. Este amplo intervalo abrange as condições de temperatura extremas que estes componentes podem encontrar.Em climas frios, o ECU e o computador do automóvel poderão ter de funcionar a temperaturas abaixo de zero, em climas quentes ou durante uma condução intensa,Podem atingir temperaturas relativamente elevadas devido ao calor gerado pelo motor e ao funcionamento dos componentes.A capacidade da câmara de ensaio para atingir estas temperaturas extremas permite testes abrangentes do desempenho dos componentes num amplo espectro de condições.

Controle preciso da temperatura

• Regulação precisa da temperatura
  • Apesar das rápidas alterações de temperatura, as câmaras de ensaio personalizadas mantêm um elevado nível de precisão de temperatura.Esta precisão é vital, uma vez que mesmo a menor variação de temperatura pode afectar o desempenho e a fiabilidade dos ECUs e computadores dos automóveis.Por exemplo, uma pequena variação de temperatura pode afectar a microeletrónica destes componentes, levando a erros no processamento de dados ou na comunicação.Ao assegurar uma regulação precisa da temperatura, os resultados dos ensaios são fiáveis e consistentes, permitindo comparações e análises significativas do comportamento dos componentes em diferentes cenários de variação de temperatura.
• Distribuição de temperatura uniforme
  • O interior da câmara de ensaio personalizada foi concebido para proporcionar uma distribuição uniforme da temperatura em todo o volume de ensaio.e sensores de temperatura múltiplos funcionam em harmonia para garantir que a variação de temperatura dentro da câmara é tipicamente dentro de ±0Esta uniformidade é essencial para um ensaio preciso, pois garante que todas as partes do ECU e do computador do automóvel estejam expostas às mesmas condições de temperatura.eliminação de eventuais preconceitos nos resultados dos ensaios.

Perfis de teste personalizáveis

• Sequências de temperatura programáveis
  • Os operadores têm a flexibilidade de criar perfis de ensaio altamente personalizáveis que simulem cenários de transição de temperatura complexos e realistas.Estes perfis podem incluir múltiplos ciclos de mudanças rápidas de temperatura, saltos bruscos de temperatura ou aumento gradual, dependendo dos requisitos específicos do componente a ensaiar.um perfil de ensaio pode ser concebido para imitar as alterações de temperatura que uma ECU experimenta durante um dia de condução, incluindo um início frio pela manhã, exposição a condições de alta temperatura durante o trânsito de meio dia e um período de arrefecimento à noite.
  • A capacidade de programar esses perfis de teste personalizados permite uma avaliação mais abrangente do desempenho dos componentes sob condições do mundo real.Permite aos fabricantes identificar problemas potenciais que possam surgir durante a utilização real e desenvolver estratégias para os resolverA Comissão propõe, por exemplo, melhorar a gestão térmica da ECU ou otimizar o sistema de arrefecimento do computador do automóvel.
• Componente - Personalização específica
  • Estas câmaras de ensaio podem ser personalizadas para acomodar as dimensões e os requisitos específicos das ECUs e computadores dos automóveis.Podem ser concebidos dispositivos e suportes especializados para manter os componentes em posição durante os ensaiosAlém disso, a câmara de ensaio pode ser equipada com interfaces de ligação elétrica e sistemas de monitorização de dados concebidos sob medida..Estes permitem monitorizar em tempo real as propriedades elétricas dos componentes, tais como a tensão, a corrente e a integridade do sinal, durante os testes de mudança de temperatura.

Características de segurança

• Protecção contra a sobre-temperatura
  • As câmaras de ensaio personalizadas estão equipadas com sistemas avançados de protecção contra a sobre-temperatura.O sistema desliga automaticamente os elementos de aquecimento ou de arrefecimento para evitar danos aos componentes e à própria câmara de ensaio.Esta característica garante a segurança do processo de ensaio e protege ECUs e computadores de carros valiosos de serem destruídos devido ao sobreaquecimento.
• Medidas de segurança eléctrica e EMC
  • Dada a natureza elétrica e eletromagnética dos ECUs e computadores de automóveis, as câmaras de ensaio são concebidas com medidas de segurança de compatibilidade elétrica e eletromagnética (EMC) rigorosas.Isto inclui a colocação em terra adequada, protecção contra sobrecorrência, protecção contra curto-circuito e blindagem eletromagnética. These safety features protect the operators from electrical hazards and ensure that the test chamber and the components being tested do not interfere with each other's electrical and electromagnetic performance.

Operação e monitorização fáceis de utilizar

• Interface de controlo intuitiva
  • A câmara de ensaio personalizada está equipada com uma interface de controlo intuitiva que simplifica o processo de operação.tais como as taxas de variação de temperatura, temperaturas-alvo, duração do ensaio e perfis de ensaio.O design fácil de usar garante que mesmo os operadores com conhecimentos técnicos limitados podem efetivamente realizar testes em ECUs e computadores de automóveis.
• Monitorização e controlo remotos
  • Muitos modelos de câmaras de ensaio personalizadas oferecem capacidades de monitorização e controlo remoto.uma vez que lhes permite monitorizar o progresso do ensaio e ajustar os parâmetros do ensaio a partir de um local remotoIsto é especialmente útil para testes de longo prazo ou quando vários testes estão sendo realizados simultaneamente.A monitorização e o controlo remotos permitem uma intervenção atempada em caso de problemas, assegurando o bom e eficiente funcionamento do processo de ensaio.

3Parâmetros específicos

• Modelo	FC-150	FC-270	FC-456	FC-1000
  Dimensões internas ((W x D x H) mm	50 x 75 x 60	60 x 90 x 50	80 x 95 x 60	100 x 100 x 100
  Dimensões externas ((W x D x H) mm	105 x 181 x 140	115 x 200 x 165	135 x 210 x 170	154 x 202 x 176
  Material interno	#304 Aço inoxidável
  Material externo	Revestidos em pó de aço inoxidável #304
  Intervalo de temperatura	+ 150°C ~ - 70 °C
  Resolução de temperatura °C	0.01
  Estabilidade de temperatura em °C	± 0.3
  Temperatura elevada °C	100	100	100	100
  Tempo de aquecimento (min)	20	30	30	30
  Baixa temperatura	0, -40, -70	0, -40, -70	0, -40, -70	0, -40, -70
  Tempo de arrefecimento (min)	20, 50, 70	20, 50, 70	20, 50, 70	20, 50, 70
  Sistema de circulação do ar	Sistema de convecção mecânica
  Sistema de arrefecimento	Compressores, evaporadores de barbatanas, condensadores de gás importados
  Sistema de aquecimento	Sus304 Aço inoxidável aquecedor de alta velocidade
  Controlador	Painel de toque
  Requisitos de energia elétrica	3 fases 380V ± 10% 50/60Hz
  Dispositivo de segurança	Janela de vidro, buraco de ensaio de 50 mm, lâmpada indicadora de ação, iluminação de caixa, rack interlayer* 2 unidades, protecção de carga do sistema de circuito, protecção de carga do compressor, protecção de carga do sistema de controlo,Proteção da carga do sistema de aquecimento, proteção contra sobrecarga de temperatura, lâmpada indicadora de falha

4. Funções do produto

• Avaliação do desempenho
  • As câmaras de ensaio personalizadas ajudam a avaliar o seu desempenho em condições dinâmicas, sujeitando as ECUs e os computadores dos automóveis a rápidas transições de temperatura.Isto inclui a avaliação de parâmetros como a velocidade de processamento, precisão de armazenamento e recuperação de dados, conformidade com o protocolo de comunicação e capacidade de controlar várias funções do veículo.mudanças rápidas de temperatura podem afetar a velocidade do relógio do microprocessador, o que leva a atrasos no controlo das funções do motor ou dos sistemas de segurança.Os fabricantes podem compreender como o desempenho dos componentes é impactado e fazer melhorias para melhorar o seu desempenho geral.
• Teste de fiabilidade
  • As câmaras de ensaio personalizadas podem ser utilizadas para testar a fiabilidade dos ECUs e computadores dos automóveis sob mudanças rápidas de temperatura.A exposição repetida a variações extremas de temperatura pode causar tensão nas estruturas internas dos componentes, tais como placas de circuitos impressos, circuitos integrados e módulos de memória.Os fabricantes podem identificar potenciais pontos fracos e melhorar a durabilidade dos componentesIsto ajuda a garantir que estes componentes possam suportar os rigores do uso a longo prazo e de várias condições de condução sem falhas.
• Análise da gestão térmica
  • Os ECUs e os computadores dos automóveis geram calor durante o funcionamento e uma gestão térmica eficaz é crucial para o seu desempenho e vida útil.As câmaras de ensaio personalizadas permitem aos fabricantes analisar o comportamento térmico destes componentes sob diferentes cenários de mudança de temperatura. Ao monitorizar a distribuição de temperatura dentro dos componentes e as características de dissipação de calor, eles podem otimizar o sistema de gestão térmica, como melhorar o projeto do dissipador de calor,Aumentar o fluxo de ar em torno dos componentes, ou implementar algoritmos de arrefecimento mais eficientes.
• Teste de compatibilidade
  • Nos veículos modernos, os ECUs e os computadores dos automóveis precisam comunicar e funcionar em harmonia com uma variedade de outros componentes e sistemas.As câmaras de ensaio personalizadas podem ser utilizadas para realizar testes de compatibilidade entre estes componentes sob mudanças rápidas de temperaturaIsto ajuda a assegurar que os ECUs e os computadores do automóvel possam manter uma comunicação estável e uma boa funcionalidade quando expostos a diferentes condições de temperatura,Mesmo na presença de outros dispositivos eletrónicos no veículo.

5- Produção e garantia da qualidade

• Processo de fabricação rigoroso
  • A fabricação de câmaras de ensaio personalizadas de taxa de mudança rápida segue procedimentos rigorosos de controlo de qualidade.Eletrónica de controlo, e sistemas de circulação de ar, é fornecido por fornecedores fiáveis e é submetido a inspecções e testes minuciosos.
  • O processo de montagem é realizado por técnicos altamente qualificados num ambiente limpo e controlado.A câmara é calibrada e verificada em várias fases durante a produção para garantir a sua precisão e desempenhoIsto inclui o teste do sistema de controlo de temperatura, do desempenho da circulação de ar e da funcionalidade de todos os dispositivos de segurança.
• Certificação e validação da qualidade
  • As nossas câmaras de ensaio de taxa de mudança rápida personalizadas obtiveram certificados de qualidade relevantes, tais como normas ISO para equipamentos de ensaio ambiental e normas específicas da indústria automóvel.Foram igualmente validados por laboratórios de ensaio independentes para garantir que cumprem as normas do sector e fornecem resultados de ensaio precisos e fiáveis..
  • Atualizamos e melhoramos continuamente o nosso produto com base nos mais recentes avanços tecnológicos e no feedback dos clientes.Isso garante que nossas câmaras de teste de taxa de mudança rápida personalizadas permaneçam na vanguarda da tecnologia de teste de eletrônicos automotivos.

6Áreas de aplicação e histórias de sucesso

• ECU Desenvolvimento
  • Um fabricante de automóveis estava a desenvolver um novo ECU para um veículo híbrido, que foi testado na câmara de ensaio de taxa de mudança rápida personalizada para avaliar o seu desempenho sob mudanças rápidas de temperatura.Os testes revelaram que o módulo de comunicação da ECU apresentava erros a altas temperaturas, o que pode potencialmente perturbar o controlo do sistema híbrido do veículo.O fabricante melhorou a gestão térmica do módulo de comunicação e reforçou a sua blindagem eletromagnéticaO novo ECU passou todos os testes subsequentes e conseguiu manter uma comunicação estável mesmo em condições de temperatura extrema, garantindo assim o bom funcionamento do veículo híbrido.
• Atualização do computador do carro
  • Um fabricante de computadores de automóveis estava a melhorar o seu sistema de informação e entretenimento..Os testes mostraram que o disco rígido no computador do carro era propenso a corrupção de dados a baixas temperaturas.O fabricante então substituiu o disco rígido por um disco de estado sólido mais resistente à temperatura e otimizou os algoritmos de processamento de dados do softwareO computador do carro atualizado passou todos os testes e proporcionou uma experiência de infotainment mais estável e confiável para os ocupantes do veículo.
• Ensaios do ECU do sistema de segurança
  • Uma empresa especializada em sistemas de segurança de automóveis estava a testar uma ECU para um sistema avançado de assistência ao condutor (ADAS).O ECU foi submetido a rápidas alterações de temperatura na câmara de ensaio personalizada para simular condições de condução do mundo realOs ensaios identificaram problemas no algoritmo de fusão dos sensores da ECU a altas temperaturas, que poderiam conduzir a falsos alarmes ou falhas no ADAS.A empresa, em seguida, otimizou o algoritmo e melhorou o sistema de refrigeração da ECUO ECU actualizado passou todos os testes e proporcionou um desempenho preciso e fiável no ADAS, aumentando a segurança do veículo.

7Serviços e Apoio

• Consulta técnica pré-venda
  • Our team of automotive electronics testing experts provides in - depth technical consultations to help customers understand the capabilities and suitability of the custom fast change rate test chamber for their specific testing needsOferecemos demonstrações e sessões de formação para familiarizar os clientes com o funcionamento e a funcionalidade da câmara antes da compra.Também ajudamos na selecção do modelo de câmara e dos parâmetros de ensaio adequados com base nos requisitos do cliente.
• Serviço pós-venda e manutenção
  • Oferecemos um serviço completo de pós-venda, incluindo instalação e comissionamento no local.e reparações de emergênciaNós fornecemos peças de reposição genuínas e atualizações oportunas para garantir o desempenho a longo prazo e a confiabilidade da câmara.
  • Também oferecemos contratos de serviços que incluem manutenção preventiva e apoio técnico prioritário.Nosso objetivo é garantir que os nossos clientes custom câmara de teste de taxa de mudança rápida estão sempre em ótima condição de trabalho, proporcionando resultados de ensaio precisos e fiáveis.
• Formação e apoio técnico
  • Realizamos programas de formação para novos utilizadores para garantir que eles possam operar eficazmente a câmara de teste de taxa de mudança rápida personalizada e interpretar os resultados dos testes.A nossa equipa de apoio técnico está disponível 24 horas por dia, 7 dias por semana para responder a perguntas., fornecer assistência para solução de problemas e oferecer orientações para a otimização do método de ensaio.
  • Também fornecemos atualizações de software e suporte para os sistemas de controle e monitoramento da câmara para mantê-la atualizada com as últimas características e tecnologias.
