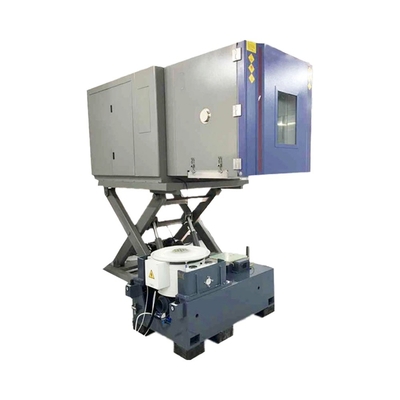

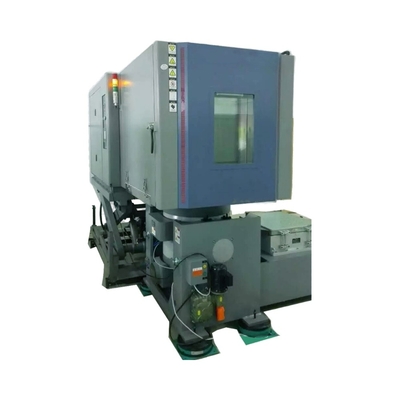

Máquina de ensaio de vibração de umidade vertical horizontal de duplo eixo para materiais aeroespaciais

1Nome do produto e finalidade

2Características do produto

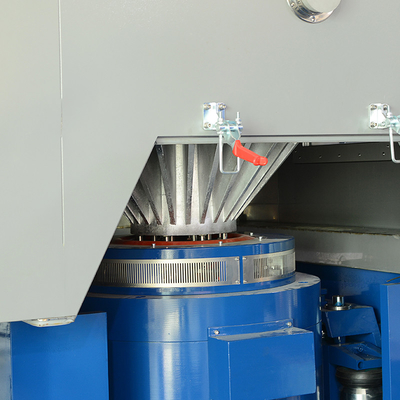

Máquina de ensaio de vibração

• Capacidade de vibração de dois eixos
  • A máquina de ensaio de vibração é capaz de gerar vibrações verticais e horizontais,fornecendo uma simulação mais realista das forças multidirecionais experimentadas pelos materiais aeroespaciais durante o vooEsta funcionalidade de duplo eixo é crucial, uma vez que os componentes aeroespaciais são frequentemente sujeitos a padrões de vibração complexos, tais como os causados por vibrações do motor, turbulência do ar,e ressonâncias estruturais.
  • As frequências de vibração podem ser controladas com precisão, variando tipicamente de 1 Hz a 2000 Hz. Esta ampla gama permite a simulação de diferentes tipos de vibrações,do barulho de baixa frequência durante a decolagem e aterragem às vibrações de alta frequência durante o voo supersônicoAs amplitudes de vibração são ajustáveis, com um intervalo de 0,1 mm a 100 mm (de pico a pico), permitindo a reprodução de vários níveis de intensidade de vibração.
• Perfis de vibração personalizáveis
  • Os operadores têm a flexibilidade de criar perfis de vibração personalizados com base em requisitos de ensaio específicos.ou sequências complexas que imitem os cenários reais de vibração experimentados por materiais aeroespaciaisPor exemplo, um perfil pode ser projetado para simular as vibrações durante uma missão espacial de longa duração, incluindo as vibrações durante o lançamento, manobras em órbita e reentrada.
• Alta capacidade de carga útil
  • A máquina de ensaio de vibração é concebida para lidar com uma ampla gama de materiais e componentes aeroespaciais, desde pequenas amostras e sensores até grandes partes estruturais.com um comprimento de diâmetro não superior a 50 mm,, garantindo que até os componentes aeroespaciais mais grandes e pesados possam ser testados com precisão.

Câmara de ensaio de temperatura e umidade

• Ampla gama de temperaturas e umidade
  • A câmara de ensaio de temperatura e umidade integrada com a máquina de ensaio de vibração pode atingir uma gama de temperaturas extremamente ampla, geralmente de - 100°C a + 150°C.Esta ampla gama é essencial para simular o frio extremo do espaço e as altas temperaturas experimentadas durante a reentrada ou nas proximidades dos motores.O controlo de umidade pode manter níveis de umidade relativa de 5% a 95%.Os testes em terra e certos cenários de voo (como durante a decolagem e a aterragem em condições úmidas) exigem a capacidade de testar em diferentes níveis de umidade..
  • O controlo da temperatura e da umidade é altamente preciso, com uma margem de erro de ±0,3°C para a temperatura e ±2% para a umidade.Esta precisão garante que as condições de ensaio se assemelhem de perto às condições ambientais reais, proporcionando resultados de ensaio fiáveis e coerentes.
• Transições rápidas de temperatura e umidade
  • A câmara é capaz de transições rápidas de temperatura e umidade, o que é crucial para simular mudanças repentinas no ambiente.Os materiais aeroespaciais experimentam um rápido aumento da temperaturaO sistema pode atingir taxas de transição de temperatura de até 10°C/min e taxas de transição de umidade de até 5%/min, permitindo testar a resposta dos materiais a estas mudanças abruptas.
• Grande volume de ensaio
  • A câmara de ensaio de temperatura e umidade oferece um volume de ensaio espaçoso, normalmente entre 3 m3 e 20 m3.Este grande volume pode acomodar várias amostras de material aeroespacial ou mesmo sub-componentes completos simultaneamente, permitindo testes eficientes e reduzindo a necessidade de várias ensaios.O interior da câmara é equipado com suportes e fixadores ajustáveis para facilitar o posicionamento adequado e a montagem segura dos materiais durante o ensaio..

Controlo e acompanhamento integrados

• Interface fácil de usar

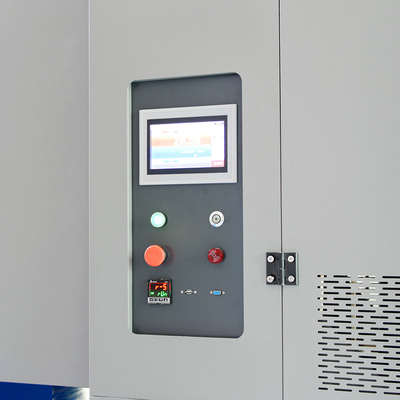

  • Todo o sistema de ensaio é controlado através de uma interface fácil de usar que simplifica o processo de operação.A interface permite aos operadores definir e ajustar facilmente os parâmetros de ensaio de vibração (frequência, amplitude e selecção do eixo) e condições ambientais (temperatura e umidade), fornecendo uma visualização clara do estado actual do ensaio, incluindo os valores de todos os parâmetros,Tempo de ensaio decorrido, e quaisquer alarmes ou avisos.
• Aquisição e análise abrangentes de dados
  • Equipado com um sistema de recolha de dados abrangente, o sistema de ensaio regista todos os dados relevantes durante o ensaio, incluindo as medições de vibrações nos eixos vertical e horizontal,Perfis de temperatura e umidadeOs dados podem ser armazenados em uma base de dados segura e analisados usando ferramentas de software avançadas.Incluindo gráficos, gráficos e análises estatísticas, para ajudar os engenheiros e investigadores a compreender os resultados dos ensaios e a tomar decisões informadas.
• Monitorização e controlo remotos
  • Muitos modelos deste sistema de ensaio combinado oferecem capacidades de monitorização e controlo remoto.Esta característica permite aos operadores monitorizar o progresso do ensaio e ajustar os parâmetros do ensaio a partir de um local remotoÉ particularmente útil para operações de teste em larga escala ou quando o acesso imediato ao sistema de teste não é possível.

3Parâmetros específicos

• Parâmetros de vibração

  Força senoidal nominal	300 kgf- 8000 kgf.
  Faixa de frequência	DC-3000Hz
  Max. deslocamento p-p	51-100 mm
  Aceleração máxima	100 g
  Velocidade máxima (m/s)	2.0
  Carga útil máxima.	300-5000 kg

• Parâmetros da câmara de ensaio de temperatura e umidade

  • Modelo	FC-150	FC-270	FC-456	FC-1000
    Dimensões internas ((W x D x H) mm	50 x 75 x 60	60 x 90 x 50	80 x 95 x 60	100 x 100 x 100
    Dimensões externas ((W x D x H) mm	105 x 181 x 140	115 x 200 x 165	135 x 210 x 170	154 x 202 x 176
    Material interno	#304 Aço inoxidável
    Material externo	Revestidos em pó de aço inoxidável #304
    Intervalo de temperatura	+ 150°C ~ - 70 °C
    Resolução de temperatura °C	0.01
    Estabilidade de temperatura em °C	± 0.3
    Temperatura elevada °C	100	100	100	100
    Tempo de aquecimento (min)	20	30	30	30
    Baixa temperatura	0, -40, -70	0, -40, -70	0, -40, -70	0, -40, -70
    Tempo de arrefecimento (min)	20, 50, 70	20, 50, 70	20, 50, 70	20, 50, 70
    Sistema de circulação do ar	Sistema de convecção mecânica
    Sistema de arrefecimento	Compressores, evaporadores de barbatanas, condensadores de gás importados
    Sistema de aquecimento	Sus304 Aço inoxidável aquecedor de alta velocidade
    Controlador	Painel de toque
    Requisitos de energia elétrica	3 fases 380V ± 10% 50/60Hz
    Dispositivo de segurança	Janela de vidro, buraco de ensaio de 50 mm, lâmpada indicadora de ação, iluminação de caixa, rack interlayer* 2 unidades, protecção de carga do sistema de circuito, protecção de carga do compressor, protecção de carga do sistema de controlo,Proteção da carga do sistema de aquecimento, proteção contra sobrecarga de temperatura, lâmpada indicadora de falha

4. Funções do produto

• Teste de fiabilidade
  • Ao submeter materiais aeroespaciais a vibrações verticais e horizontais combinadas, juntamente com variações de temperatura e umidade, o sistema ajuda a identificar possíveis fraquezas e pontos de falha.Isto permite melhorar as propriedades dos materiais e os desenhos dos componentes para aumentar a fiabilidade e a durabilidade, reduzindo o risco de falhas durante as fases críticas do voo.
• Optimização do projeto
  • Os dados recolhidos a partir dos testes fornecem informações valiosas sobre como os materiais aeroespaciais respondem a diferentes condições.melhorar os processos de fabricoPor exemplo, se um material composto apresentar sinais de delaminação sob certas condições de vibração e temperatura, o material composto pode ser utilizado para a fabricação de equipamentos de construção.O projeto pode ser modificado para melhorar a sua resistência.
• Controle de qualidade
  • O sistema serve como uma ferramenta crucial para o controlo de qualidade na indústria aeroespacial.Os fabricantes podem garantir que cumprem os padrões de qualidade exigidosIsto ajuda a evitar falhas dispendiosas e a garantir a segurança dos astronautas e o sucesso das missões espaciais.
• Verificação da conformidade
  • Muitos regulamentos e padrões aeroespaciais exigem que materiais e componentes sejam testados sob vibrações específicas e condições ambientais.A máquina de ensaio de vibrações verticais horizontais combinada com uma temperaturaA câmara de ensaio de humidade permite aos fabricantes realizar ensaios de conformidade para garantir que os seus produtos cumprem estes requisitos.

5- Produção e garantia da qualidade

• Processo de fabricação rigoroso
  • A fabricação deste sistema de ensaio combinado segue procedimentos rigorosos de controlo de qualidade.dos geradores de vibração e sensores de temperatura e umidade até à electrónica de controlo e estrutura estruturalO processo de montagem é realizado por técnicos altamente qualificados num ambiente limpo e controlado.O sistema é calibrado e verificado em várias fases durante a produção para garantir a sua precisão e desempenho..
• Certificação e validação da qualidade
  • O nosso sistema de ensaios obteve certificados de qualidade relevantes, tais como normas ISO para equipamentos de ensaios e certificações específicas do setor aeroespacial.Também foi validado por laboratórios de ensaio independentes para garantir que cumpre as normas do setor e fornece resultados de ensaio precisos e fiáveisAtualizamos e melhoramos continuamente o nosso produto com base nos mais recentes avanços tecnológicos e feedback dos clientes para manter a sua alta qualidade e desempenho.

6Áreas de aplicação e histórias de sucesso

• Ensaios de materiais compostos
  • Uma empresa aeroespacial usou o sistema para testar um novo tipo de material composto para asas de aeronaves.juntamente com condições extremas de temperatura e umidadeOs testes revelaram que a resistência e a durabilidade do material foram afectadas por condições de alta humidade e baixa temperatura.Modificando a formulação da resina do composto e o processo de fabrico, a empresa foi capaz de melhorar o desempenho do material, garantindo a fiabilidade das asas da aeronave.
• Ensaios de componentes eletrónicos
  • Um fabricante de componentes eletrônicos aeroespaciais utilizou o sistema para testar o desempenho de placas de circuito impresso (PCBs).Os PCBs foram expostos a uma variedade de vibrações e condições ambientais para simular o ambiente durante o voo.Os testes mostraram que as juntas de solda dos PCBs eram propensas a falhar sob vibrações de alta frequência e mudanças rápidas de temperatura.Melhorando o processo de solda e adicionando materiais de amortecimento de vibrações, o fabricante foi capaz de melhorar a fiabilidade dos PCB, reduzindo o risco de falhas eletrónicas durante o voo.
• Ensaios de selantes e adesivos
  • Uma empresa especializada em selantes e adesivos aeroespaciais utilizou o sistema para testar o desempenho dos seus produtos.e ciclos de umidade para simular as condições que encontrariam em aplicações aeroespaciaisOs testes identificaram que alguns selantes e adesivos perderam a sua eficácia em condições de alta umidade e vibração.Reformulação dos produtos e melhoria das suas propriedades de adesão, a empresa foi capaz de desenvolver selantes e adesivos mais confiáveis para uso aeroespacial.

7Serviços e Apoio

• Consulta técnica pré-venda
  • A nossa equipa de especialistas em testes aeroespaciais fornece consultas técnicas aprofundadas para ajudar os clientes a compreender as capacidades e a adequação do sistema às suas necessidades específicas de testes.Oferecemos demonstrações e sessões de formação para familiarizar os clientes com o funcionamento e funcionalidade do sistema antes da compraTambém ajudamos na selecção dos parâmetros de ensaio e dos acessórios adequados com base nos materiais aeroespaciais a testar.
• Serviço pós-venda e manutenção
  • Oferecemos um serviço completo de pós-venda, incluindo instalação e comissionamento no local.e reparações de emergênciaFornecemos peças sobressalentes genuínas e atualizações oportunas para garantir o desempenho a longo prazo e a confiabilidade do sistema de teste.Também oferecemos contratos de serviços que incluem manutenção preventiva e apoio técnico prioritário.
• Formação e apoio técnico
  • Nós realizamos programas de treinamento para novos usuários para garantir que eles possam efetivamente operar o sistema de teste e interpretar os resultados dos testes.fornecer assistência para solução de problemas, e oferecer orientações sobre a otimização do método de ensaio.Também fornecemos atualizações de software e suporte para os sistemas de aquisição e análise de dados para manter o sistema atualizado com as últimas características e tecnologias.
