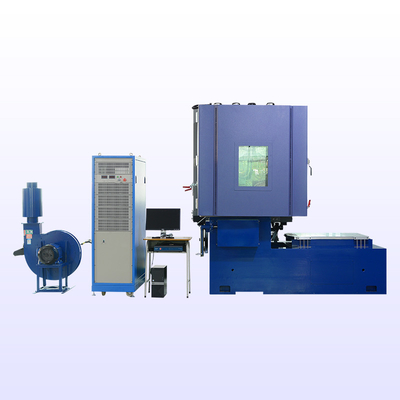

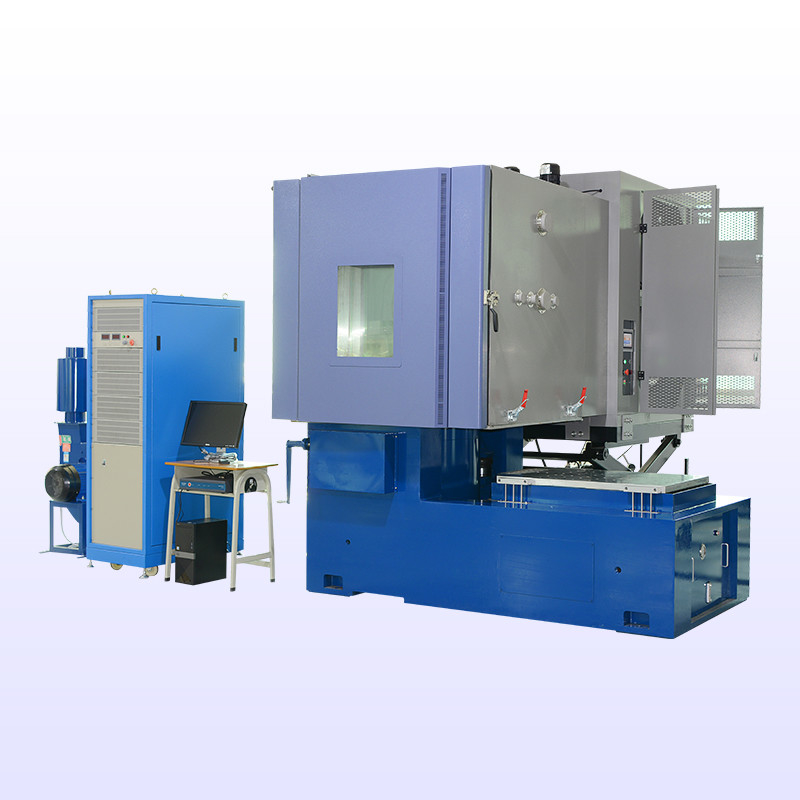

Câmaras de ensaio de vibração AGREE personalizadas para a fiabilidade dos componentes automotivos

3Parâmetros específicos

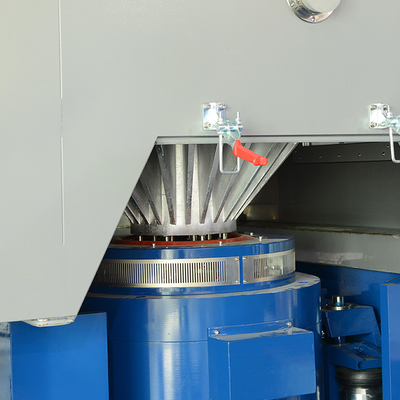

• Especificações do agitador



  Força nominal de sinusoide/ aleatória/ choque	1,100 kgf/1,100 kgf/2.200 kgf	Massa da armadura	11 kg
  Faixa de frequência	5-3.000 Hz	Tamanho das inserções (padrão)	M8
  Max./Deslocamento contínuo p-p	51 mm/ 51 mm	Pontos de fixação da carga (norma)	17
  Velocidade máxima	2.0 m/s	Eixo de Frequência-Impulso Natural	3 Hz
  Max.sinus/aceleração aleatória	100/60 g	Mac Suporte de carga vertical	300 kg
  Diâmetro da armadura	235 mm	Campo desviado @ 152 mm acima da mesa	≤ 1 mT (10 gauss)
  Frequência de ressonância fundamental	2,500 Hz (nom.) ± 5%	Dimensão LxWxH	940 mmx715 mmx780 mm
  Momento de inversão de blindagem admissível	300 Nm	Peso (não encastrado)	1.000 kg







  Especificações do amplificador de potência PA10K		Especificações do soprador
  Capacidade de produção nominal	10 kVA	B ewer Power	4 kW
  Relação sinal/ruído	≥ 65 dB	Fluxo de ar	0.38 m3/s
  Eficiência do amplificador	≥ 90%	Pressão do ar	0 048 kgf/cm2
  Proteção do sistema	Múltiplos	Diâmetro do ducto de ar/ comprimento	120/4000 mm
  Dimensão (não cratada) LxWxH	610 mmx900 mmx 1.550 mm	Dimensão (não cratada) LxWxH	610 mmx750 mmx 1.450 mm
  Peso (não encastrado)	400 kg	Peso (não encastrado)	120 kg

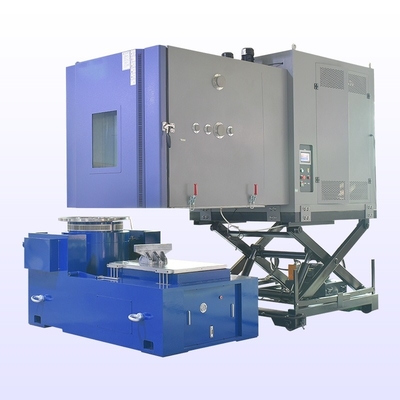

  Câmara	Dimensões (mm)
  Capacidade	512L
  Dimensões da câmara interna	800 × 800 × 800 mm (largura W × profundidade D × altura H mm)
  Intervalo de temperatura	-40°C+150°C
  Taxa de arrefecimento	+20°C-40°C Médio em toda a faixa: 2°C/min
  Intervalo de umidade	20%RH ∼98%RH

  •

Áreas de aplicação e histórias de sucesso

• Ensaios da unidade de controlo do motor (ECU)
  • Um importante fabricante de automóveis utilizou o sistema para testar a durabilidade das suas unidades de controlo do motor.temperaturas extremasOs ensaios revelaram que as placas de circuito da ECU eram propensas a falhas de solda de juntas em condições de vibração elevada e de baixa temperatura.Melhorando o processo de solda e adicionando materiais adicionais de amortecimento de vibraçãoO fabricante foi capaz de melhorar a fiabilidade dos ECUs, reduzindo o risco de problemas de desempenho do motor.
• Teste do sistema de infoentretenimento
  • Um fornecedor de eletrônicos automotivos usou o sistema para testar o desempenho de seus sistemas de infoentretenimento no carro.Os sistemas foram expostos a uma variedade de vibrações e condições ambientais para simular os cenários de uso do mundo real.Os testes mostraram que os ecrãs sensíveis ao toque eram propensos a falhar em condições de alta umidade e vibração intensa.Melhorando a vedação do ecrã sensível ao toque e adicionando componentes absorvedores de choque, o fornecedor foi capaz de melhorar o desempenho e a fiabilidade dos sistemas de infoentretenimento, melhorando a experiência geral do utilizador.
• Ensaios de sensores
  • Uma empresa que fabrica sensores automotivos usou o sistema para testar a precisão e durabilidade dos seus sensores.e variações de umidadeOs testes identificaram que alguns sensores tinham uma deriva nas suas leituras sob certas condições ambientais.a empresa foi capaz de melhorar o desempenho e precisão do sensor, assegurando a recolha fiável de dados para os sistemas de controlo do veículo.

Benefícios:

• Assegura a fiabilidade e a durabilidade dos componentes automotivos.
• Acelera os processos de desenvolvimento e validação de produtos.
• Reduz o risco de falhas no campo.
• Atende aos rigorosos padrões da indústria automóvel.
• Fornece soluções de ensaio abrangentes e integradas.

Porquê escolher-nos:

Somos um fornecedor líder de soluções de teste de vibração e ambiente personalizadas para a indústria automotiva.,Oferecemos suporte abrangente, incluindo design, instalação e manutenção contínua.

Entre em contato com a nossa equipa de especialistas hoje para discutir os seus requisitos específicos de teste de componentes automotivos e descobrir como as nossas câmaras de teste de vibração AGREE personalizadas podem otimizar os seus processos de teste.
