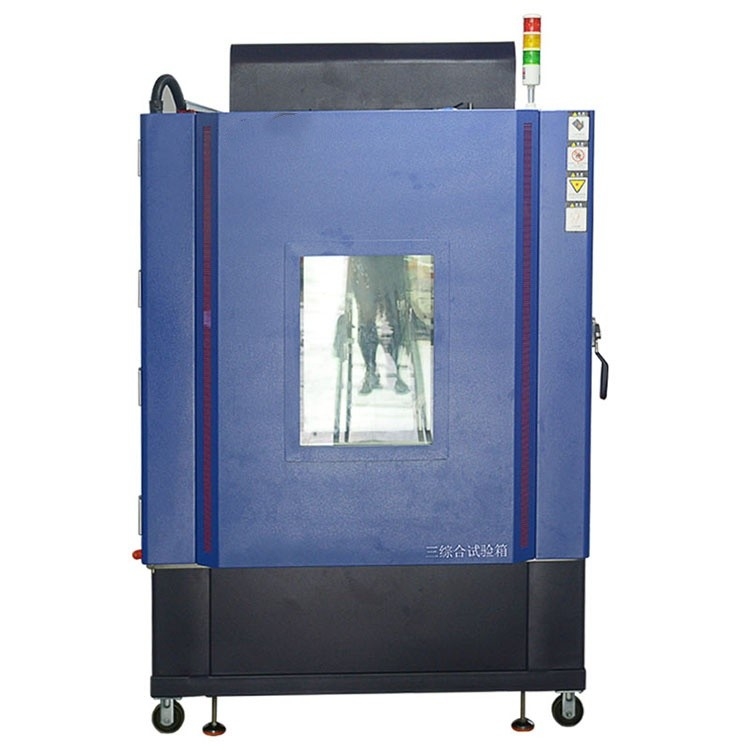

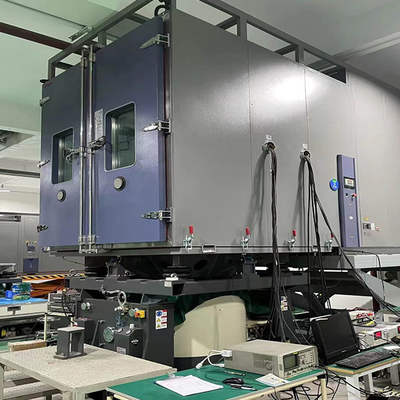

Teste combinado de vibração de temperatura e umidade em câmara climática de baixa manutenção

1Nome do produto e finalidade

2Características do produto

• Ambiente robusto e controlado:
  • Câmara resistente à corrosão e durável, com controlo preciso da temperatura (± 0,1 °C) e da umidade (± 2% RH).
  • Sistema de vibração de alto desempenho com uma ampla gama de frequências (5-2000 Hz) e amplitudes.
  • O projecto selado e isolado impede a condensação e garante resultados de ensaio precisos.
• Medidas e dados de precisão:
  • Sensores de temperatura, umidade e vibração de alta precisão.
  • Aquisição de dados em tempo real e elaboração de relatórios/gráficos pormenorizados.
  • Sistema de controlo programável para simulações ambientais complexas.
• Modos de ensaio flexíveis:
  • Ensaios de esforço ambientais de um único fator (temperatura, umidade, vibração) ou combinados.
  • Perfis de ensaio personalizáveis para simular diversas condições do mundo real.
  • Temperatura ajustável (-70°C a +150°C), umidade (10% a 98% RH) e parâmetros de vibração.

3Parâmetros específicos

• Força nominal de sinusoide/ aleatória/ choque	1,100 kgf/1,100 kgf/2.200 kgf	Massa da armadura	11 kg
  Faixa de frequência	5-3.000 Hz	Tamanho das inserções (padrão)	M8
  Max./Deslocamento contínuo p-p	51 mm/ 51 mm	Pontos de fixação da carga (norma)	17
  Velocidade máxima	2.0 m/s	Eixo de Frequência-Impulso Natural	3 Hz
  Max.sinus/aceleração aleatória	100/60 g	Mac Suporte de carga vertical	300 kg
  Diâmetro da armadura	235 mm	Campo desviado @ 152 mm acima da mesa	≤ 1 mT (10 gauss)
  Frequência de ressonância fundamental	2,500 Hz (nom.) ± 5%	Dimensão LxWxH	940 mmx715 mmx780 mm
  Momento de inversão de blindagem admissível	300 Nm	Peso (não encastrado)	1.000 kg







  Especificações do amplificador de potência PA10K		Especificações do soprador
  Capacidade de produção nominal	10 kVA	B ewer Power	4 kW
  Relação sinal/ruído	≥ 65 dB	Fluxo de ar	0.38 m3/s
  Eficiência do amplificador	≥ 90%	Pressão do ar	0 048 kgf/cm2
  Proteção do sistema	Múltiplos	Diâmetro do ducto de ar/ comprimento	120/4000 mm
  Dimensão (não cratada) LxWxH	610 mmx900 mmx 1.550 mm	Dimensão (não cratada) LxWxH	610 mmx750 mmx 1.450 mm
  Peso (não encastrado)	400 kg	Peso (não encastrado)	120 kg



  Especificações da câmara



  Câmara	Dimensões (mm)
  Capacidade	512L
  Dimensões da câmara interna	800 × 800 × 800 mm (largura W × profundidade D × altura H mm)
  Intervalo de temperatura	-40°C+150°C
  Taxa de arrefecimento	+20°C-40°C Médio em toda a faixa: 2°C/min
  Intervalo de umidade	20%RH ∼98%RH
  Dimensões globais	1200×2500×1500 (largura W × profundidade D × altura H mm), excluindo as dimensões da mesa de elevação
  Peso	1500 kg



4. Funções do produto

• Avaliação precisa do stress ambiental:
  • Simula com precisão a temperatura combinada, a umidade e as tensões de vibração.
  • Identifica mecanismos de falha e otimiza o design do produto para uma maior durabilidade.
  • Fornece dados pormenorizados para melhorar a qualidade e a fiabilidade dos produtos.
• Conformidade com as normas do sector:
  • Assegura a adesão às normas ISO, IEC e específicas do setor automóvel.
  • Facilitar o acesso ao mercado e aumentar a confiança dos consumidores.
  • Apoia a aplicação regulamentar das normas de segurança e qualidade.
• Apoio à investigação e desenvolvimento:
  • Permite a avaliação de novos materiais e protótipos em diversas condições ambientais.
  • Fornece dados para inovação e desenvolvimento de produtos avançados e fiáveis.

• • Fabricação e garantia da qualidade:

  • Processo de Fabricação rigoroso:
    • Componentes de alta qualidade e inspecção.
    • Montagem precisa por técnicos treinados num ambiente controlado.
    • Calibração regular com normas de referência rastreáveis.
    • Rigorosas auditorias e inspecções de qualidade.
  • Certificação e validação da qualidade:
    • Certificado e validado por laboratórios de ensaio independentes.
    • Conformidade com as normas internacionais e nacionais.
    • Melhoria contínua do produto com base na tecnologia e no feedback dos clientes.

5Áreas de aplicação e histórias de sucesso

• Indústria Eletrónica
  • Um fabricante líder de eletrônicos usou a câmara de teste climático combinado de vibração de temperatura e umidade para testar uma nova geração de componentes de smartphones.Os resultados dos ensaios mostraram que um determinado tipo de conector tinha tendência a afrouxar sob uma combinação de alta temperatura e vibração.Ao redesenhar o conector e utilizar materiais mais adequados, foram capazes de melhorar a fiabilidade do produto e reduzir o número de falhas de campo.A reputação da empresa pela qualidade foi reforçada, e ganharam uma vantagem competitiva no mercado.
  • Uma instituição de pesquisa eletrônica utilizou a câmara para estudar a estabilidade a longo prazo de novos materiais semicondutores.Os dados obtidos ajudaram a desenvolver um novo processo de fabricação que melhorou a resistência do material ao estresse ambiental, levando à produção de semicondutores mais duráveis e eficientes.
• Indústria automóvel
  • Um fabricante de peças de automóveis utilizou a câmara de ensaio para avaliar o desempenho de uma nova unidade de controlo do motor (ECU).Os testes ambientais combinados revelaram que o ECU tinha problemas com os seus circuitos num ambiente de elevada umidade e vibraçãoForam capazes de fazer alterações de projecto e de melhorar a vedação e a disposição dos componentes, o que resultou num ECU mais fiável que cumpriu os rigorosos padrões da indústria automóvel.
  • Um grande fabricante de automóveis usou a câmara para testar a durabilidade dos interiores dos seus veículos.foram capazes de selecionar tecidos e plásticos mais adequados que pudessem suportar os rigores do uso diário e diferentes condições climáticas, aumentando a satisfação do cliente.
• Indústria aeroespacial
  • Um fornecedor de componentes aeroespaciais usou a câmara de teste climático combinado de vibração de temperatura e umidade para testar um novo tipo de caixa de aviônica.Os ensaios ajudaram a identificar possíveis falhas no projeto e no material da carcaça em condições de temperatura e vibração extremasForam capazes de fazer melhorias e garantir que a habitação cumprisse os rigorosos requisitos da indústria aeroespacial, contribuindo para a segurança e confiabilidade dos sistemas de aeronaves.
  • Um centro de pesquisa focado em materiais aeroespaciais usou a câmara para estudar o comportamento de materiais compostos em ambientes espaciais.Os dados recolhidos levaram ao desenvolvimento de novas formulações compostas com maior resistência às flutuações de temperatura e à radiação, avançando a tecnologia para futuras naves espaciais.

7Serviços e Apoio

• Consulta pré-venda:

• • Consultoria técnica especializada, demonstrações e formação.
  • Auxílio no método de ensaio e na selecção de acessórios.
• Serviço pós-venda:
  • Instalação, comissionamento e manutenção no local.
  • Peças sobressalentes, atualizações e contratos de serviço para suporte contínuo.
• Formação e apoio técnico:
  • Programas de formação dos utilizadores para uma operação e interpretação eficazes dos dados.
  • Suporte técnico 24 horas por dia e assistência para solução de problemas.
  • Atualizações de software e suporte a sistemas de análise de dados.
